钣金加工工艺教程（4）——成形
文/凤巢
5 成形
5.1 加强筋
在板状金属零件上压筋，有助于增加结构刚性，加强筋结构及其尺寸选择参见表6。

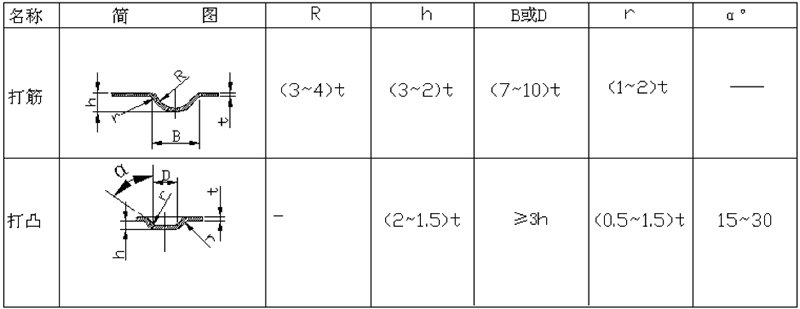

表7 加强筋结构及尺寸选择
5.2 打凸间距和凸边距的极限尺寸
打凸间距和凸边距的极限尺寸按下表选取。

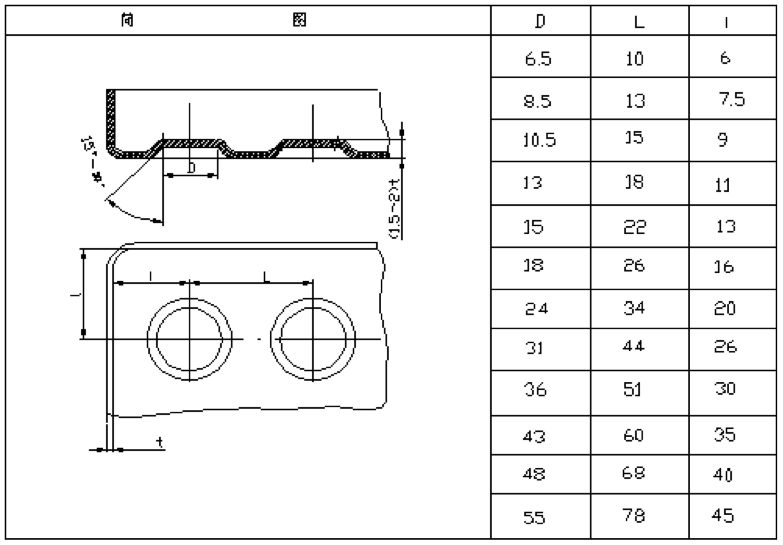

表8 打凸间距和凸边距的极限尺寸
5.3 百叶窗
百叶窗通常用于各种罩壳或机壳上起通风散热作用，其成型方法是借凸模的一边刃口将材料切开，而凸模的其余部分将材料同时作拉伸变形，形成一边开口的起伏形状。
百叶窗的典型结构参见图6.3.1。

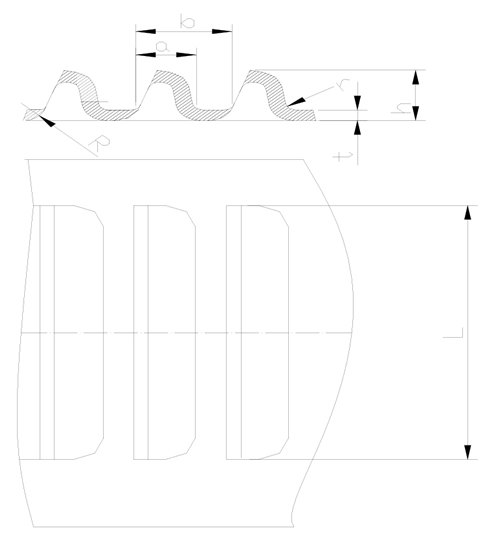

图6.3.1 百叶窗的结构
百叶窗尺寸要求：a≥4t；b≥6t；h≤5t；L≥24t；r≥0.5t。
5.4 孔翻边
孔翻边型式较多，本规范只关注要加工螺纹的内孔翻边，如图6.4.1所示。

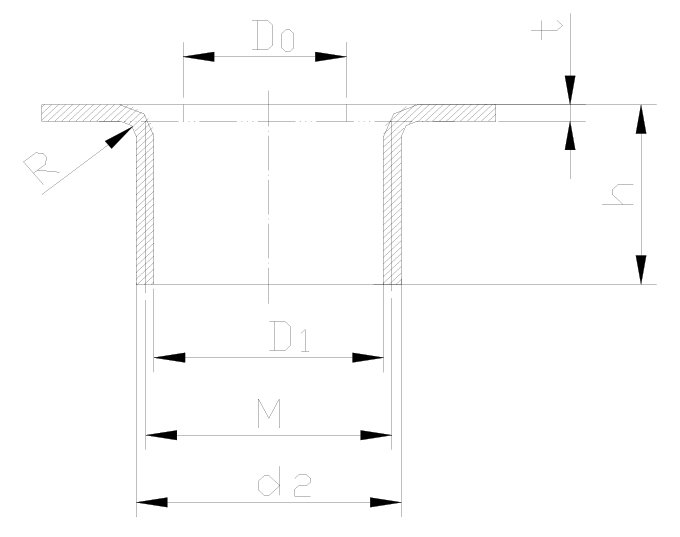

图6.4.1 带螺纹孔的内孔翻边结构示意图
表9 带螺纹孔的内孔翻边尺寸参数
| 螺 纹 |
材料厚度t |
翻边内孔D1 |
翻边外孔d2 |
凸缘高度h |
预冲孔直径D0 |
凸缘圆角半径R |
M3 |
0.8 |
2.55 |
3.38 |
1.6 |
1.9 |
0.6 |
1 |
3.25 |
1.6 |
2.2 |
0.5 |
3.38 |
1.8 |
1.9 |
3.5 |
2 |
2 |
1.2 |
3.38 |
1.92 |
2 |
0.6 |
3.5 |
2.16 |
1.5 |
1.5 |
3.5 |
2.4 |
1.7 |
0.75 |
M4 |
1 |
3.35 |
4.46 |
2 |
2.3 |
0.5 |
1.2 |
4.35 |
1.92 |
2.7 |
0.6 |
4.5 |
2.16 |
2.3 |
4.65 |
2.4 |
1.5 |
1.5 |
4.46 |
2.4 |
2.5 |
0.75 |
4.65 |
2.7 |
1.8 |
2 |
4.56 |
2.2 |
2.4 |
1 |
M5 |
1.2 |
4.25 |
5.6 |
2.4 |
3 |
0.6 |
1.5 |
5.46 |
2.4 |
2.5 |
0.75 |
5.6 |
2.7 |
3 |
5.75 |
3 |
2.5 |
2 |
5.53 |
3.2 |
2.4 |
1 |
5.75 |
3.6 |
2.7 |
2.5 |
5.75 |
4 |
3.1 |
1.25 |
M6 |
1.5 |
5.1 |
7.0 |
3 |
3.6 |
0.75 |
2 |
6.7 |
3.2 |
4.2 |
1 |
7.0 |
3.6 |
3.6 |
7.3 |
4 |
2.5 |
2.5 |
7.0 |
4 |
2.8 |
1.25 |
7.3 |
4.5 |
3 |
3 |
7.0 |
4.8 |
3.4 |
1.5 |
6 焊接
6.1 焊接方法的分类
焊接方法主要有电弧焊、电渣焊、气焊、等离子弧焊、熔化焊、压力焊、钎焊，钣金产品焊接主要为电弧焊、气焊。
6.2 电弧焊具有灵活、机动，适用性广泛，可进行全位置焊接；所用设备简单、耐用性好、维护费用低等优点。但劳动强度大，质量不够稳定，决定于操作者水平。
适用焊接3mm以上的碳钢、低合金钢、不锈钢和铜、铝等非铁合金
6.3 气焊火焰温度和性质可以调节，于弧焊热源比热影响区宽，热量不如电弧集中，生产率低
应用于薄壁结构和小件的焊接，可焊钢，铸铁，铝，铜及其合金，硬质合金等。
