材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。当材料厚度一定时，内r越小，材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲零件的结构设计，应避免过小的弯曲圆角半径。公司常用材料的最小弯曲半径见下表。
- 弯曲半径是指弯曲件的内侧半径,t是材料的壁厚。
- t为材料壁厚，M为退火状态，Y为硬状态，Y2为1/2硬状态。
3.2 弯曲件的直边高度
3.2.1 一般情况下的最小直边高度要求

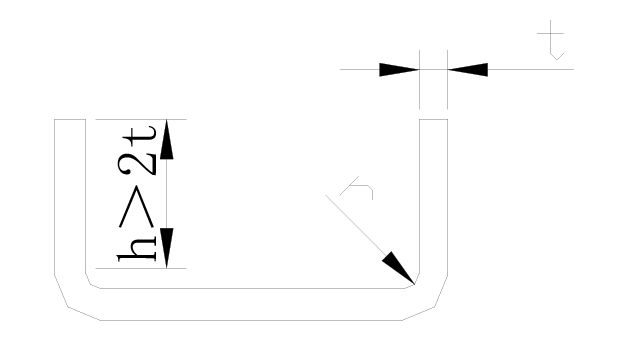

弯曲件的直边高度不宜太小，最小高度按（图4.2.1）要求：h＞2t。
图4.2.1.1 弯曲件的直边高度最小值
3.2.2特殊要求的直边高度

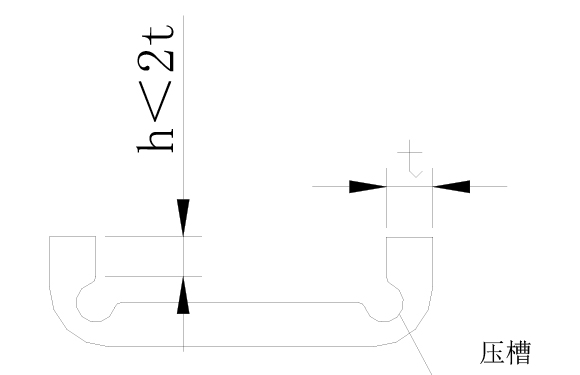

如果设计需要弯曲件的直边高度h≤2t,，则首先要加大弯边高度，弯好后再加工到需要尺寸；或者在弯曲变形区内加工浅槽后，再折弯（如下图所示）。
图4.2.2.1 特殊情况下的直边高度要求
3.2.3 弯边侧边带有斜角的直边高度

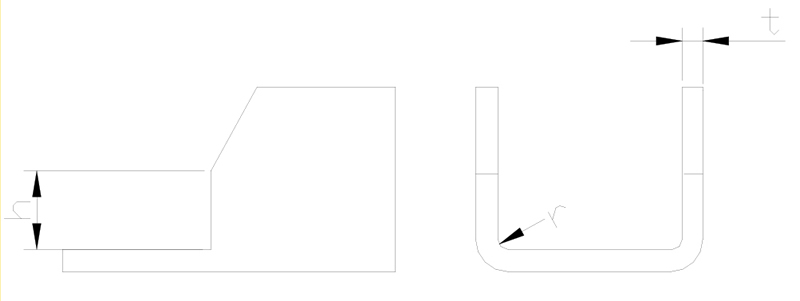

当弯边侧边带有斜角的弯曲件时（图4.2.3），侧面的最小高度为：h=（2～4）t＞3mm
图4.2.3.1 弯边侧边带有斜角的直边高度
3.3 折弯件上的孔边距

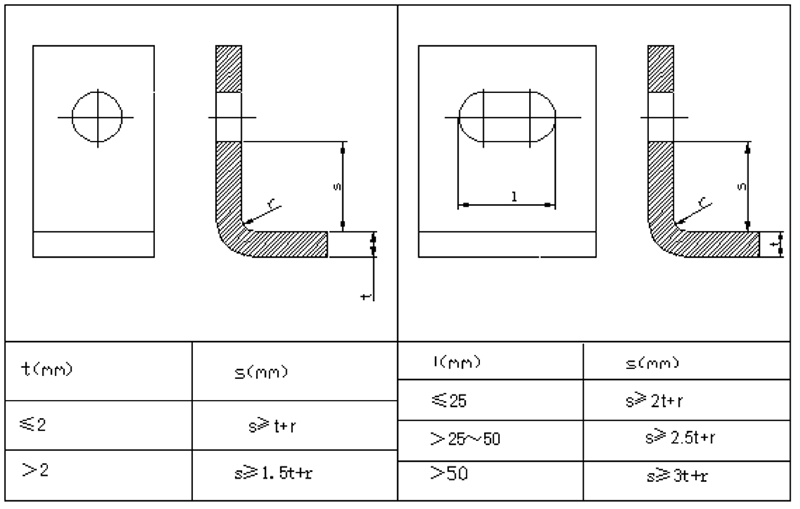

孔边距：先冲孔后折弯，孔的位置应处于弯曲变形区外，避免弯曲时孔会产生变形。孔壁至弯边的距离见表下表。
表6 折弯件上的孔边距
3.4 局部弯曲的工艺切口
3.4.1折弯件的弯曲线应避开尺寸突变的位置

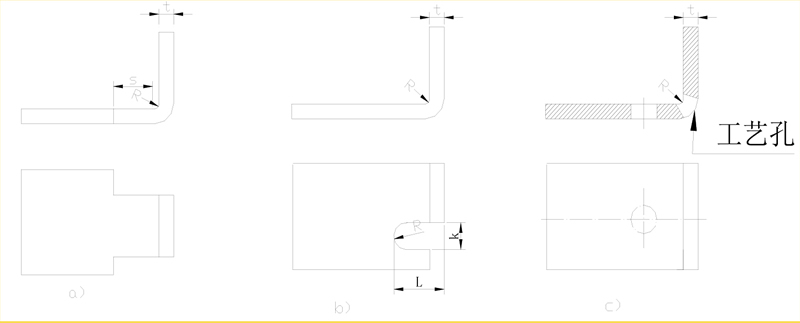

局部弯曲某一段边缘时，为了防止尖角处应力集中产生弯裂，可将弯曲线移动一定距离，以离开尺寸突变处（图4.4.1.1 a)，或开工艺槽（图4.4.1.1b)，或冲工艺孔（图4.4.1.1c)。注意图中的尺寸要求：S≥R；槽宽k≥t；槽深L≥t+R+k/2。
图4.4.1.1 局部弯曲的设计处理方法
3.4.2 当孔位于折弯变形区内，所采取的切口形式

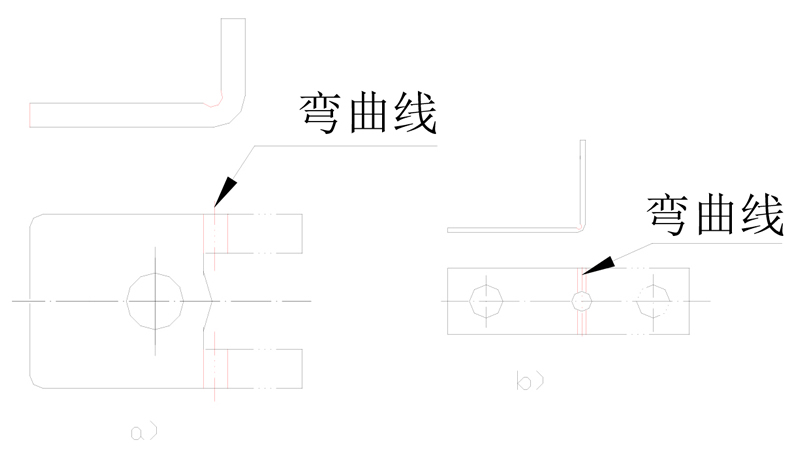

当孔在折弯变形区内时，采用的切口形式示例（图4.4.2.1）
图4.4.2.1 切口形式示例

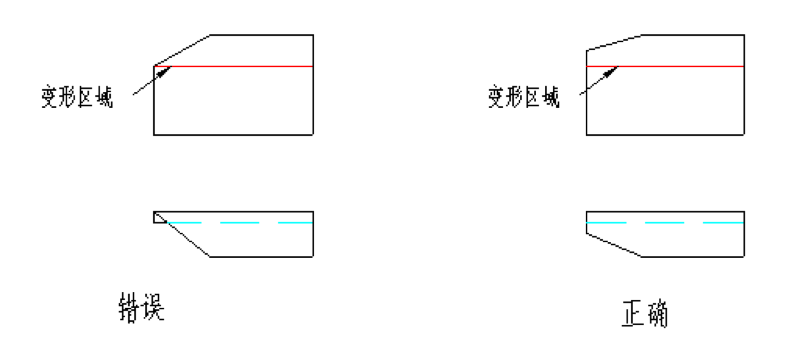

3.5 带斜边的折弯边应避开变形区
图4.5.1 带斜边的折弯边应避开变形区
3.6 打死边的设计要求

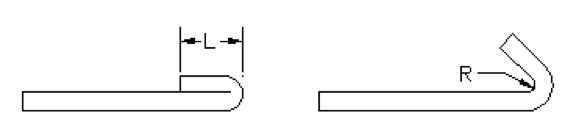

打死边的死边长度与材料的厚度有关。如下图所示，一般死边最小长度L≥3.5t+R。
其中t为材料壁厚，R为打死边前道工序（如下图右所示）的最小内折弯半径。
图4.6.1 死边的最小长度L
3.7 设计时添加的工艺定位孔

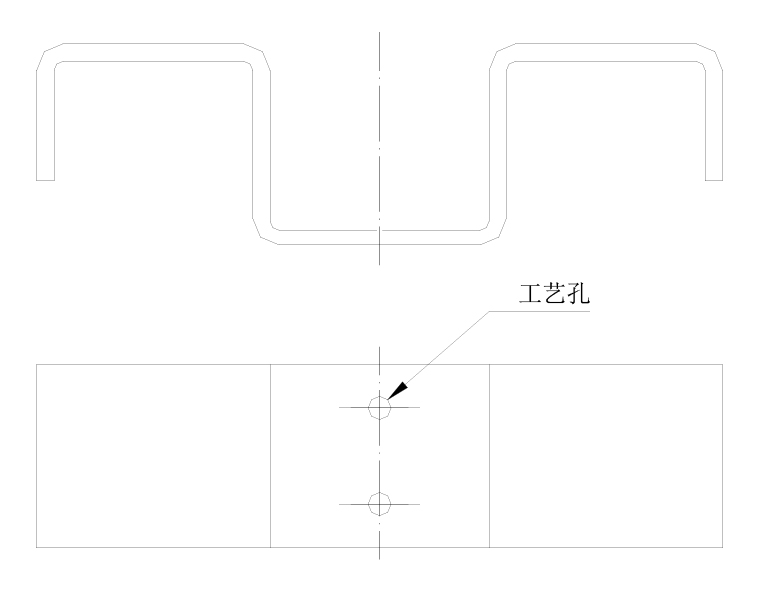

为保证毛坯在模具中准确定位，防止弯曲时毛坯偏移而产生废品，应预先在设计时添加工艺定位孔，如下图所示。特别是多次弯曲成形的零件，均必须以工艺孔为定位基准，以减少累计误差，保证产品质量。
图4.7.1 多次折弯时添加的工艺定位孔
3.8 标注弯曲件相关尺寸时，要考虑工艺性

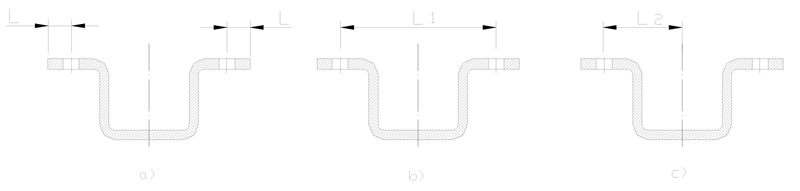

图4.8.1 弯曲件标注示例
如上图所示所示， a）先冲孔后折弯，L尺寸精度容易保证，加工方便。b）和c)如果尺寸L精度要求高，则需要先折弯后加工孔，加工麻烦。
3.9 弯曲件的回弹
影响回弹的因素很多，包括：材料的机械性能、壁厚、弯曲半径以及弯曲时的正压力等。
3.9.1 折弯件的内圆角半径与板厚之比越大，回弹就越大。
3.9.2 从设计上抑制回弹的方法示例

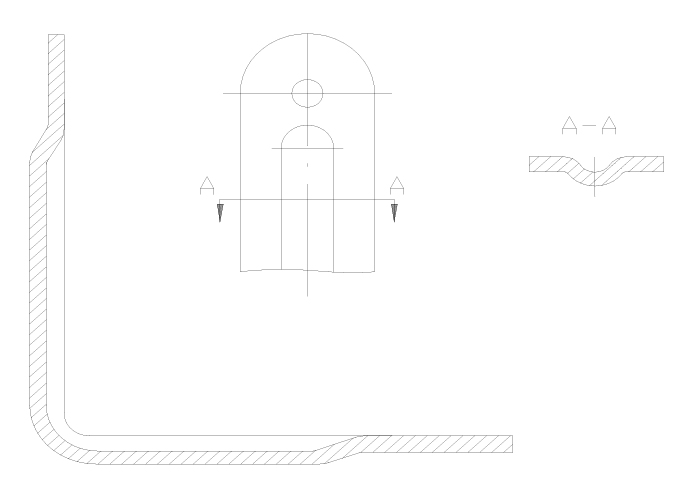

弯曲件的回弹，目前主要是由生产厂家在模具设计时，采取一定的措施进行规避。同时，从设计上改进某些结构促使回弹角简少如下图所示：在弯曲区压制加强筋，不仅可以提高工件的刚度，也有利于抑制回弹。
图4.9.2.1 设计上抑制回弹的方法示例
