覆膜铁的研究与产业进展（2）

文/殷宜国

（上海联净复合材料技术有限公司）

七、高温热熔复合设备集成开发

1、高温加热设备

高温加热设备采用联净专利产品——电磁感应加热辊作为核心部件，并设计专业保温装置，能稳定、高效地提供热量，确保TFS加热后温度始终保持在±1℃之内，加热单元结构如图12所示。

图12 加热关键设备-电磁感应加热辊及保温箱结构示意图

2、复合设备

复合设备的主要部件为复合胶辊、均温冷却辊，其中复合胶辊同时具备加热与冷却功能。开机预热时，复合辊的加热功能启动，让辊面过到工艺所需的温度；当复合辊温度达到设定上限时，冷却辊开始工作，让辊面温度维持在工艺范围内。复合设备的结构示意图如图13所示。

图13 高压复合结构示意图

3、覆膜铁试验线

在关键设备研发取得突破后，建设了一条试验线，并成功地开发出了覆膜铁样品，试验线的结构分布如图14所示。

图14 覆膜铁试验线结构组成示意图

八、高速覆膜铁生产线设备与工艺集成开发

2013年，公司着手设备高速覆膜铁生产线设备，于2014年底建设完成了联净第一条高温高速热熔法覆膜铁生产线。生产线的工艺流程和设备如图15和图16所示，生产的覆膜铁产品如图17和图18所示。

图15 生产线工艺流程示意图

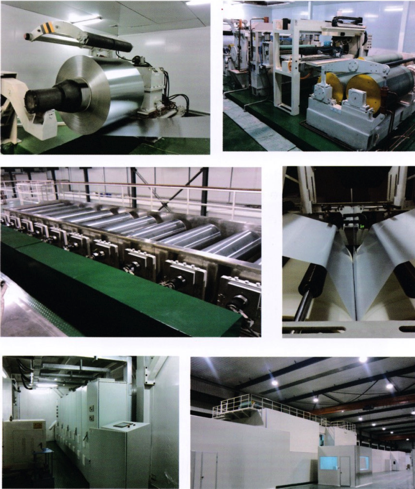

图16 生产线照片

图17双面覆合透明膜覆膜铁卷

图18 双面覆合白膜覆膜铁卷

九、覆膜铁的应用开发

1、食品罐底盖开发

目前已完成食品、饮料罐底盖的开发，产品已通过实罐保温试验，产品如图19所示。

图19 覆膜铁制食品饮料罐底盖产品

2、食品罐开发

目前已完成5#、6#和8#浅冲DRD覆膜铁食品罐的开发，并已通过实罐保温试验，产品实物照片如图20所示。

图20 覆膜铁制多种罐型DRD浅冲食品两片罐产品

迄今为止，公司已申请多项覆膜铁材料及设备开发技术专利，目前已授权发明专利2项和4项实用新型专利。
