中华人民共和国国家标准
GB/T 13251-2008
包装 钢桶 嵌入式法兰封闭器
Packing-Steel drums-Iinserted flange-type closur
（ISO 15750-3:2002,NEQ）
中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会2008－07－18发布，2009－01－01实施
附录A
（资数性附录）
桶塞扳手示意图
A.1 用于封闭器的桶塞扳手

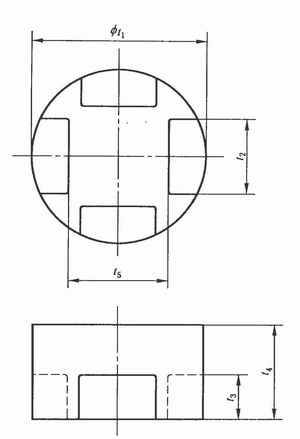

用于封闭器的桶塞扳手的示例见图A.1、图A.2，规格尺寸见表A.1；G4.1/2桶塞扳手按供需双方的要求。
图A.2 桶塞扳手（用于G3/4）示意图
图A.2 桶塞扳手（用于G3/4）示意图
表A.1 桶塞扳手规格、尺寸
规格 |
尺寸 |
t1±0.3 |
t2±0.2 |
t3±0.3 |
t4±0.2 |
t5±0.3 |
t6±0.3 |
G3/4 |
- |
15.8 |
- |
8.5 |
- |
10 |
G2 |
52 |
23 |
13 |
(28) |
30 |
28 |
A.2 在桶塞旋入法兰过程中，桶塞扳手与标定合格的扭力扳手配合，桶塞装配钢桶扭力值见表A.2。
表A.2 桶塞装配钢桶扭力值
项目 |
桶塞垫圈 |
G2/Nm |
G3/4/(Nm) |
G4.1/2/(Nm) |
钢桶制造出厂标准 |
合成橡胶 |
10-20 |
10-20 |
15-25 |
热塑性塑料 |
15-25 |
15-25 |
20-30 |
钢桶灌装出厂标准 |
合成橡胶 |
20-30 |
10-20 |
30-40 |
热塑性塑料 |
20-30 |
15-25 |
30-40 |
附录B
（规范性附录）
封闭器螺纹工作量规制造尺寸和允许偏差
B.1 封闭器G型螺纹工作量规制造尺寸和允许偏差见表B.1。
表B.1 螺纹工作量规制造尺寸与允许偏差（单位为微米）
名称 |
螺纹
代号 |
螺距
/mm |
牙型
角 |
25.4
mm
牙数 |
半角
偏差 |
量规
代号 |
大径 |
中径 |
小径 |
基本
尺寸
/mm |
上
偏差 |
下
偏差 |
磨损 |
基本
尺寸
/mm |
上
偏差 |
下
偏差 |
磨损 |
基本
尺寸
/mm |
上
偏差 |
下
偏差 |
磨损 |
环规 |
G2 |
2.309 |
55° |
11 |
±15′ |
T |
59.000 |
- |
+80 |
- |
57.740 |
-6 |
-21 |
+24 |
56.260 |
+10 |
-10 |
+20 |
Z |
59.000 |
- |
+80 |
- |
57.380 |
0 |
-14 |
+8 |
56.260 |
+90 |
+30 |
- |
G3/4 |
1.814 |
55° |
14
|
±15′ |
T |
26.000 |
- |
+72 |
- |
24.900 |
-5 |
-15 |
+20 |
23.740 |
+8 |
-8 |
+16 |
Z |
26.000 |
- |
+72 |
- |
24.630 |
0 |
-10 |
+7 |
23.740 |
+69 |
+24 |
- |
塞规 |
G2 |
2.309 |
55° |
11 |
±15′ |
T |
59.620 |
+27 |
+9 |
-24 |
58.140 |
+18 |
+7 |
-24 |
57.546 |
0 |
- |
- |
Z |
59.620 |
-34 |
-94 |
- |
58.510 |
+12 |
0 |
-8 |
57.546 |
0 |
- |
- |
G3/4 |
1.814 |
55° |
14 |
±15′ |
T |
26.440 |
+24 |
+8 |
-20 |
25.280 |
+15 |
+5 |
-20 |
24.546 |
0 |
- |
- |
Z |
26.440 |
-28 |
-73 |
- |
25.540 |
+10 |
0 |
-7 |
24.546 |
0 |
- |
- |
B.2 封闭器G4.1/2型按供需双方的要求。
