钢桶包装用户手册

杨文亮辛巧娟编著

第一章钢桶概述

第四节钢桶的结构和基本尺寸

一、钢桶的基本结构要求

钢桶的基本结构要求如表1-12所示。

表1-12 钢桶的基本结构要求

项目	要求
材料结构	桶身、桶顶和桶底均由整张薄钢板制成，不允许拼接。
桶身接缝	桶身接缝采用电阻焊焊接。
桶身型式	（1）具有2道环筋；（2）两端具有3～7道波纹；（3）具有2道环筋，环筋至桶顶、环筋至桶底之间具有3～7道波纹。
卷边型式	桶身与桶顶、桶底的卷封按需要充填密封填料，其型式可采用下列规定的一种：（1）二重卷边；（2）三重卷边。
封闭器型式	小开口钢桶	（1）螺旋式注入口封闭器一个；（2）螺旋式注入口和透气口封闭器各一个。
	中开口钢桶	（1）揿压式封闭器；（2）螺栓压紧式封闭器；（3）螺旋顶压式封闭器。
	开口钢桶	（1）螺栓型封闭器；（2）杠杆型封闭器。
表面保护层	镀锌钢桶	（1）采用镀锌薄钢板制造。（2）采用冷轧薄钢板制造后，进行电镀。
	外涂钢桶	（1）外表采用油漆进行涂装或油墨印刷。（2）外表采用塑料粉末进行涂装。
	内涂钢桶	内壁采用与货物性质相适应的涂料进行涂装或油墨印刷。
	覆膜钢桶	采用表面覆膜（塑料薄膜）的钢板制造。

二、闭口钢桶的结构和尺寸

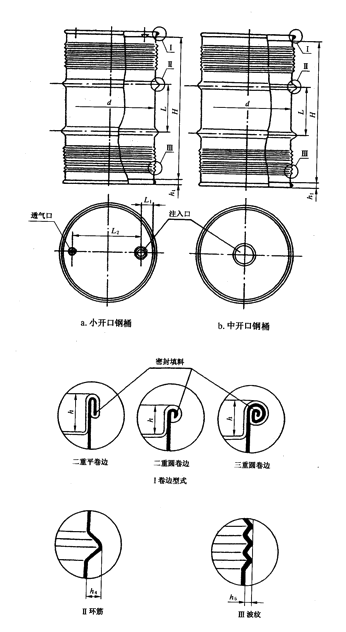

● 国家标准闭口钢桶结构和尺寸。如图1-11为国家标准闭口钢桶结构图，表1-13为国家标准闭口钢桶的尺寸系列。目前国内钢桶结构中的传统环筋形式正在逐步被“W”筋结构所取代。

图1-11 国家标准闭口钢桶结构

表1-13 国家标准闭口钢桶尺寸系列（单位：mm）

● 国际标准闭口钢桶结构和尺寸。图1-12为国际标准闭口钢桶的结构图，表1-14为国际标准闭口钢桶的尺寸系列。现在这个标准已被国家标准修改采用。

图1-12 国际标准闭口钢桶结构

表1-14 国际标准闭口钢桶尺寸系列（单位：mm）

三、开口钢桶的结构和尺寸

● 国家标准开口钢桶的结构和尺寸。图1-13为国家标准开口钢桶的结构图。表1-15为国家标准开口钢桶的尺寸系列。表1-16为开口缩颈钢桶的尺寸系列。目前国内钢桶结构中的传统环筋形式正在逐步被“W”筋结构所取代。

图 1-13 国家标准开口钢桶结构

表1-15 国家标准直开口钢桶尺寸系列（单位：mm）

表1-16 国家标准开口缩颈钢桶的尺寸系列（单位：mm）

● 国际标准开口钢桶的结构和尺寸。图1-14为国际标准开口钢桶结构图。表1-17为国际标准开口钢桶尺寸系列。

图1-14 国际标准开口钢桶结构

表1-17 国际标准开口钢桶尺寸系列（单位：mm）

尺寸符号	项目说明	A型桶		B型桶		C型桶	D型桶
尺寸符号	公称容量	210L	216.5L	210L	216.5L	208L	208L
D1	内径	571.5±2	571.5±2	571.5±2	571.5±2	566±2	566±2
D2	环筋外径	≤585	≤585	≤596	≤596	≤585	≤585
D3	桶底外径	≤585	≤585	≤593	≤593	≤585	≤585
D4	封闭箍外径	≤585a	≤585a	≤610	≤610	≤585a	≤620
H1	桶全高	878±5	888±5	878±5	888±5	890±5	890±5
H5	去盖桶高	868±5	878±5	868±5	878±5	880±5	880±5
h2	桶盖深	b	b	b	b	b	b
h3	桶底间隙	≥4	≥4	≥4	≥4	≥4	≥4
h4	环筋间距	280±3	280±3	280±3	280±3	300±3	300±3
p1	注入口中心至透气口中心的距离	444±6 (或451±1)	444±6 (或451±1)	444±6 (或451±1)	444±6 (或451±1)	400±6	400±6
P2	注入口G2（50mm）中心至桶外壁的距离，离桶顶约50mm处测量	72±3	72±3	72±3	72±3	94±3	94±3
a 通常情况下，顶盖外径最大为585mm，但如果测量部位含封闭箍销钉，则此值可能稍大些。 b 如果桶盖装有封闭器，桶盖深应满足封闭器不高于封闭箍
