《包装设计制作工艺与检测技术标准实用手册》

第九篇 中国包装技术标准选录

第五章　运输包装件试验方法

第一节　包装 运输包装件 试验时各部位的标示方法

（GB/T 4857.1-1992）

本标准等效采用ISO2206—1997《包装—完整、满装的运输包装件———试验时各部位的标示方法》。

1　主题内容与适用范围

本标准规定了运输包装件（以下简称包装件）在进行试验时标示部位的方法。

本标准适用于标示包装件，标示包装容器亦可参照使用。

2　标示方法

2．1　平行六面体包装件

包装件应按照运输时的状态放置，使它一端的表面对着标注人员，如遇运输状态不明确，而包装件上又有接缝时，则应将其中任意一条接缝垂直立于标注人员右侧。标示方法如下（参见图1）。

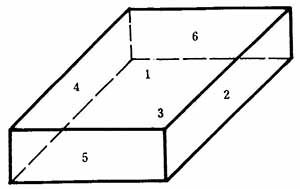

图1

a．面

上表面标示为1，右侧面为2，底面为3，左侧面为4，近端面为5，远端面为6。

b．棱

棱是由组成该棱的两个面的号码表示（如包装件表面上1和右侧面2相交形成的棱用1－2表示）。

c．角

角是由组成该角的三个面的号码表示（如1－2－5是指包装件上表面1、右侧面2和近端面5相交组成的角）。

2．2　圆柱体包装件

包装件按直立状态放置，标示方法如下（参见图2）。

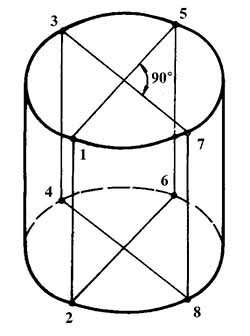

图2

圆柱体的顶面两个相互垂直直径的四个端点用1，3，5，7表示，圆柱体底面相对应的四个端点，用2，4，6，8表示。这些端点分别联成与圆柱体轴线相平行的四条直线，各以1－2，3－4，5－6，7－8表示。

如果圆柱体上有接缝时，要把其中的一个接缝放在5－6线位置上，其余按上述方法顺序进行标示。

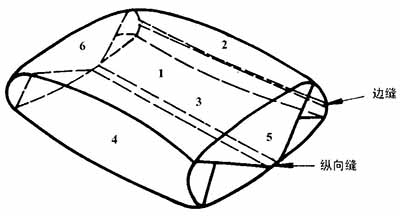

图3

2．3　袋

袋应卧放，标注人员面对袋的底部。

如包装件上有边缝或纵向缝时，应将其中一条边缝置于标注人员的右侧，或将纵向缝朝下。标示方法如下（参见图3）。

袋的上面表标示为1，右侧面为2，下面为3，左侧面为4，袋底（即面对标注人员的端面）为5，袋口（装填端）为6。

2．4　其他形状的包装件

其他形状包装件，可根据包装件的特性和形状，按本标准第2．1，2．2，2．3条所述的方法之一进行标示。
