《包装设计制作工艺与检测技术标准实用手册》

第九篇 中国包装技术标准选录

第四章　包装尺寸

第六节　集装袋运输包装尺寸系列

（GB/T 17448-1998）

1　范围

本标准规定了方形和圆形集装袋运输包装满装平面尺寸系列。

本标准适用于公路、铁路和水路运输。

2　引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB／T1413—1998　系列1集装箱　分类、尺寸和额定质量

GB／T10454—1989　柔性集装袋

GB／T16471—1996　运输包装件尺寸界限

3　原则

以GB／T1413规定的6m（20′）、12m（40′）国际标准通用集装箱最小内部尺寸和GB／T16471规定的公路、铁路典型货车车厢尺寸为基础，采用排列的方法，计算并规定出集装袋运输包装满装平面尺寸。方形、圆形集装袋满装后均可视为圆形，用直径D表示。

4　集装袋运输包装尺寸系列

4．1　集装袋运输包装空袋

集装袋运输包装空袋应符合GB／T10454的要求。

4．2　集装袋运输包装满装平面尺寸

集装袋运输包装满装平面尺寸见表1，其典型堆码图谱见附录A（提示的附录）。

4．3　集装袋运输包装满装平面尺寸的极限偏差

集装袋运输包装满装平面尺寸的极限偏差为－4％。

4．4　集装袋运输包装高度尺寸

集装袋运输包装高度尺寸可根据内装物特性及运载工具的具体情况自行选定。

表1 集装袋运输包装满装平面尺寸

附录A　满装集装袋典型堆码图谱
（提示的附录）　

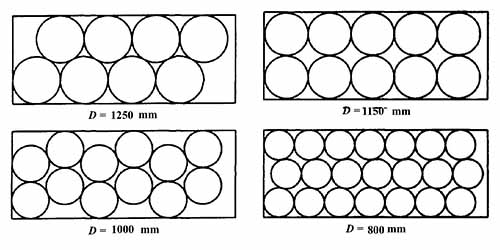

A1　满装集装袋在6m（20′）通用集装箱内的堆码图谱

6m（20′）通用集装箱的内部尺寸为5867mm×2330mm。

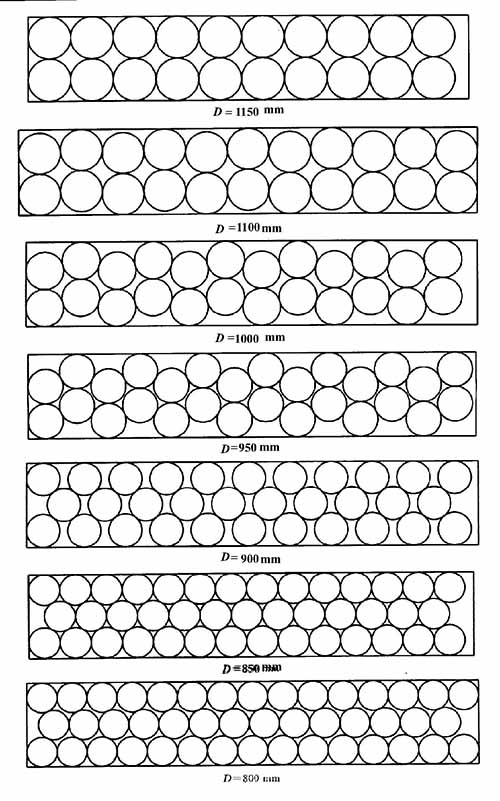

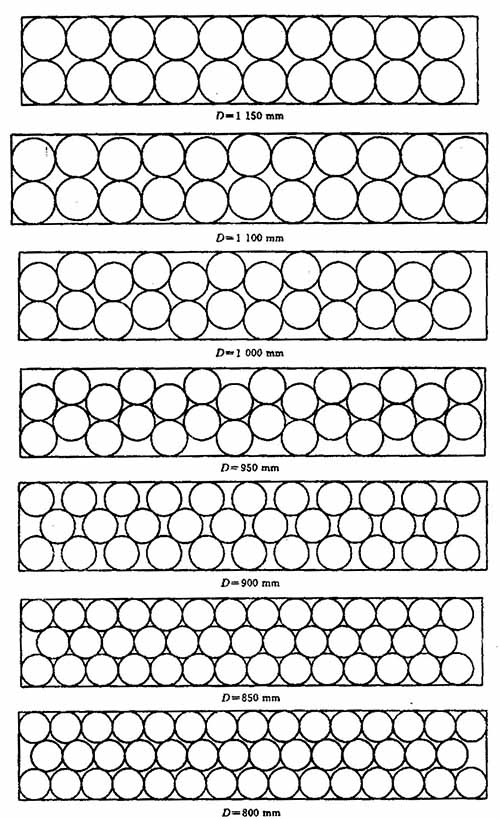

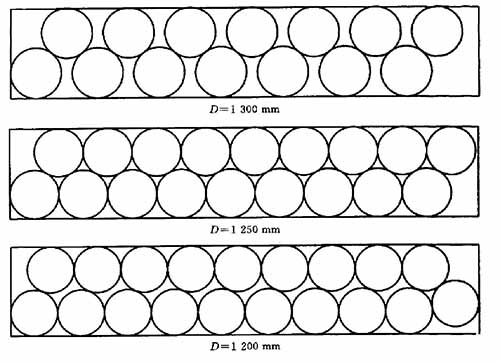

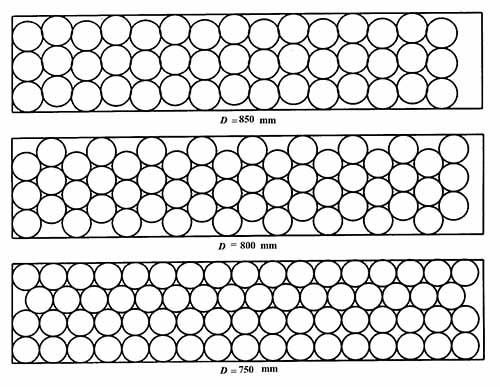

A2　满装集装袋在12m（40′）通用集装箱内的堆码图谱

12m（40′）通用集装箱的内部尺寸为11998mm×2330mm。

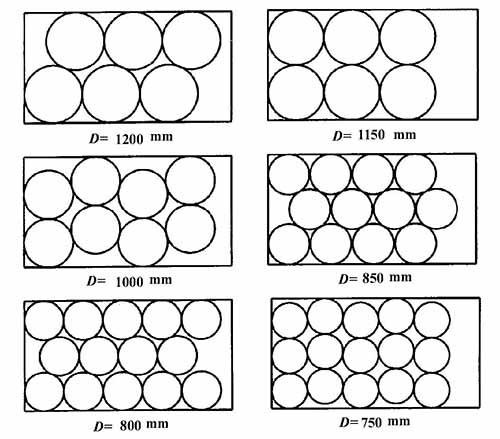

A3　满装集装袋在公路中型货车CA1091上的堆码图谱中型货车CA1091的车厢尺寸为4200mm×2300mm。

D＝750mm

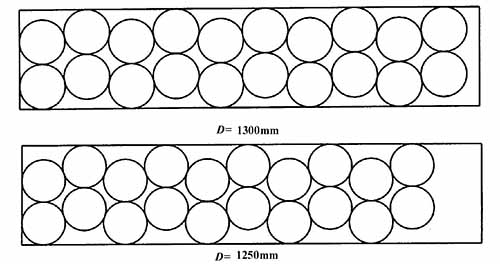

A4　满装集装袋在铁路敞车C60上的堆码图谱

铁路敞车C60的车厢尺寸为12930mm×2820mm。
