《包装设计制作工艺与检测技术标准实用手册》

第九篇 中国包装技术标准选录

第四章　包装尺寸

第五节　运输包装件尺寸界限

（GB/T 16471-1996）

1　范围

本标准规定了公路、铁路、水路、航空等运输方式的运输包装件外廓尺寸界限。

本标准适用于运输包装件的设计和装载运输等。

2　引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB1413—85　集装箱类型、尺寸和额定质量

3　定义

本标准采用下列定义。

3．1　通用尺寸　general dimension

适用于运输工具各种载货空间的运输包装件最大外廓尺寸。

3．2　允许尺寸　anmitted dimenson

适用于运输工具某种载货空间的运输包装件最大外廓尺寸。

4　运输包装件尺寸界限

4．1　一般要求

运输包装件长、宽、高最大分别不应超过5639mm、2134mm、1981mm（航空运输除外）。

4．2　具体要求

4．2．1　公路运输

运输包装件通用尺寸长、宽、高应分别小于3540mm、1600mm、1650mm。

运输包装件允许尺寸长、宽应分别小于12160mm、2500mm，装车后运输包装件最高离地不得超过4000mm。超出此界限时，应作为特殊运输。

根据不同的货车车型，其运输包装件的长、宽、高应分别小于该车型车厢的最小长、宽、高（厢式车高、宽取厢门高、厢门宽），最大应分别小于车型车厢的最大长、宽、高（厢式车高、宽取厢门高、厢门宽），见表1。具体尺寸按公路运输尺寸确定，见附录A（提示的附录）。

表1 公路主要货车车厢尺寸范围（mm）

4．2．2　铁路运输

运输包装件通用尺寸长、宽、高应分别小于2300mm、700mm、1782mm。

运输包装件允许尺寸长应小于13020mm，装车后运输包装件宽、高不得超过机车车辆界限，见图1，超出此界限时，应作为特殊运输。

根据不同的货车车型，其运输包装件的长、宽、高应分别小于该车型车厢的最小长、宽、高（棚车、保温车应考虑门的宽与高），最大应分别小于车型车厢的最大长、宽、高（棚车、保温车应考虑门的高与宽；平车、敞车运输包装件高度按机车车辆界限减去承载面高度确定）（见表2和图1）。具体尺寸按铁路运输尺寸确定，见附录B（提示的附录）。

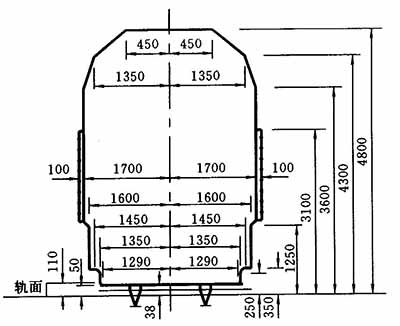

图1　机车车辆界限

表2 铁路主要货车车厢尺寸范围(mm)

4．2．3　水路运输

运输包装件通用尺寸长、宽、高应分别小于5000mm、3740mm、1100mm。

运输包装件允许尺寸长、宽、高应分别小于32200mm、10500mm、5390mm。超出此界限时，应作为特殊运输。

根据不同的船型，其运输包装件的长、宽、高应分别小于该船型货舱的最小长、宽、高，最大应分别小于货舱的最大长、宽、高，见表3。具体尺寸按水路运输尺寸确定，见附录C（提示的附录）。

表3 水路主要船舶货舱尺寸范围(mm)

4．2．4　航空运输

集装运输包装件通用尺寸长、宽、高应分别小于1514mm、1000mm、1400mm。

集装运输包装件允许尺寸长、宽、高应分别小于3175mm、2438mm、1626mm，超出此界限时，应作为特殊运输。

根据不同的航空集装箱或集装板单元，其运输包装件长、宽、高应分别小于该航空集装箱或集装板单元尺寸，见表4，表5。具体尺寸按航空运输尺寸确定，见附录D（提示的附录）。

表4 航空集装箱尺寸（mm）

表5 航空集装板单元尺寸（mm）

4．2．5　集装箱运输（航空运输除外）

运输包装件通用尺寸长、宽、高应分别小于5867mm、2286mm、2134mm。

运输包装件允许尺寸长、宽、高应分别小于11989mm、2286mm、2566mm。

根据不同的箱型，其运输包装件长、宽、高应分别小于该箱型最小内部长、最小箱门开口宽、高，具体尺寸按GB1413确定，见附录E（提示的附录）。

附录A　公路运输尺寸（提示的附录）

A1　表A1中给出的公路运输典型货车车厢尺寸是在实际中常用的车型货厢尺寸。

表A1 公路典型货车车厢尺寸（mm）

A2　公路运输长大货物尺寸规定

长大货物尺寸为长度超过6m，或高度超过2．7m，或宽度超过2．5m。长大货物按长高分为三级：

1）货物长度为6m～10m的为一级长大货物；

2）货物长度为10m～14m（含10m）的为二级长大货物；

3）货物长度在14m以上的为三级长大货物。

附录B 铁路运输尺寸（提示的附录）-略

附录C 水路运输尺寸（提示的附录）-略

附录D 航空运输尺寸（提示的附录）-略

附录E 集装箱最小内部尺寸和箱门开口尺寸（提示的附录）

E1　表E1中给出的集装箱最小内部尺寸和箱门开口尺寸是GB1413中规定的尺寸。

表E1 集装箱最小内部尺寸和箱门开口尺寸
