《包装设计制作工艺与检测技术标准实用手册》

第九篇 中国包装技术标准选录

第四章　包装尺寸

第三节　袋类运输包装尺寸系列

（GB/T 13757-1992）

1　主题内容与适用范围

本标准规定了纸、麻、布和塑编等材质的袋类运输包装满装平卧时的底平面最大外廓尺寸。

本标准适用于单元货物的袋类运输包装。

2　引用标准

GB4892　硬质直方体运输包装尺寸系列

GB13201　圆柱体运输包装尺寸系列

3　袋类运输包装尺寸系列

3．1 袋类运输包装满装尺寸

袋类运输包装满装尺寸见表。其典型堆码图谱见附录A（补充件）。

袋类运输包装满装尺寸

注：1）单元货物中相邻两层的堆码方式，S为顺列堆码，J为交错堆码。

3．2　袋类运输包装满装尺寸的极限偏差

袋类运输包装满装尺寸的极限偏差为±5％。

3．3　袋类运输包装扁平尺寸

袋类运输包装扁平尺寸可根据3．1条规定的尺寸和换算公式求得，见附录B（参考件）。

附录A　典型堆码图谱
（补充件）

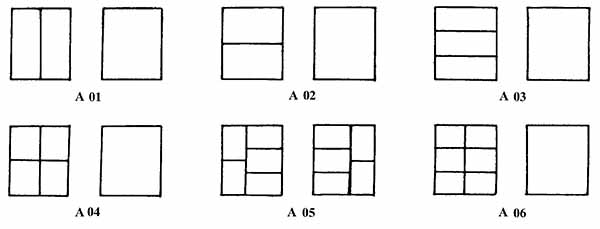

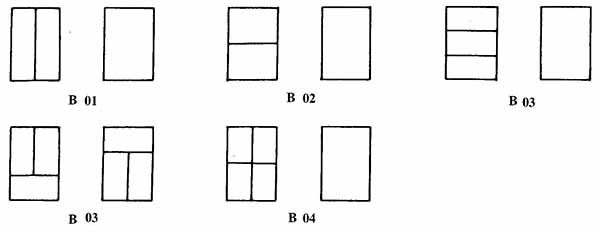

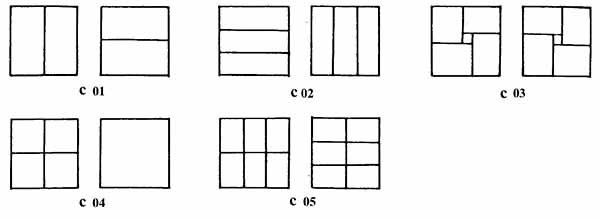

典型堆码图谱表示包装件在单元货物中的堆码方式。每个包装尺寸有两图，表示相邻两层包装件的堆码方式。顺列堆码即上下两层堆码方式一致时，右图不再重绘。见图谱A、B、C。

典型堆码图谱

附录B　袋类运输包装尺寸换算公式
（参考件）

B1　袋类运输包装扁平尺寸经过装载形成满装尺寸过程中受多种因素影响，如：内装物种类、装填方法、缝口形式以及装填后的堆码方法等。一般情况下可按材质经换算公式计算得出。

B2　换算公式

B2．1　纸袋

B2．1．1　由满装尺寸换算扁平尺寸

a＝1/0．937（A＋0．0016c2＋67．6）　　…………………（B1）

b＝1/0．913（B＋0．0094c2＋28．2）－c　　………………（B2）

式中：A、B———满装尺寸的长、宽mm；

a、b———扁平尺寸的长、宽，mm；

c———折边宽，mm。

注：以下换算公式符号意义相同。

B2．1．2　由扁平尺寸换算满装尺寸

A＝0．937a－0．001c2－67．6　　……………………（B3）

B＝0．913（c＋b）－0．00094c2－28．2　　………………（B4）

B2．2　麻袋

B2．2．1　由满装尺寸换算扁平尺寸

a＝315．6978＋0．3216A＋0．7600B　　…………………（B5）

b＝95．3102＋0．3647A＋0．4673B　　…………………（B6）

B2．2．2　由扁平尺寸换算满装尺寸

A＝－195．7950＋0．0061a＋1．5691b　　………………（B7）

B＝－48．7076＋0．1060a＋0．7242B　　………………（B8）

B2．3　布袋（面粉袋）

B2．3．1　由满装尺寸换算扁平尺寸

a＝748．9262＋0．3356A－0．3859B　　…………………（B9）

b＝287．0251＋0．4432A－0．4706B　　………………（B10）

B2．3．2　由扁平尺寸换算满装尺寸

A＝635．8892－0．9500a＋2．200b　　…………………（B11）

B＝691．8888－0．2167a－0．200b　　…………………（B12）

B2．4　塑编袋

B2．4．1　由满装尺寸换算扁平尺寸

a＝－412．2480＋1．6590A＋0．1031B　　………………（B13）

b＝－157．8624＋0．3579A＋0．9873B　　………………（B14）

B2．4．2　由扁平尺寸换算满装尺寸

A＝368．0329＋0．4982a－0．1040b　　………………（B15）

B＝171．5420＋0．2237a－0．8477b　　………………（B16）
