《包装设计制作工艺与检测技术标准实用手册》
第九篇 中国包装技术标准选录
第四章 包装尺寸
第二节 圆柱体运输包装尺寸系列
（GB/T 13201-1997）
1 范围
本标准规定了钢、纸、塑料等各种材质圆柱体运输包装的最大外廓直径。
本标准适用于圆柱体运输包装。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB／T 15233—1994 包装 单元货物尺寸
3 包装单元货物尺寸系列代号
包装单元货物尺寸见GB／T15233，其系列代号见表1。
表1 包装单元货物尺寸系列代号
| 系列代号 |
包装单元货物尺寸（长×宽），mm |
| A |
1200×1000 |
| B |
1200×800 |
| C |
1140×1140 |
4 圆柱体运输包装尺寸系列
4．1 圆柱体运输包装尺寸系列见表2。
4．2 圆柱体运输包装尺寸系列的包装单元排列实例图谱见附录A（标准的附录）。
4．3 圆柱体运输包装最大外廓直径的极限偏差为—4％。
表2 圆柱体运输包装尺寸系列
| 序号 |
最大外廓直径
mm |
系列代号 |
单层件数 |
包装单元排列
实例图谱代号 |
| 1 |
667 |
C |
2 |
C01 |
| 2 |
650 |
A |
2 |
A01 |
| 3 |
614 |
B |
2 |
B01 |
| 4 |
570 |
C |
4 |
C02 |
| 5 |
552 |
A |
3 |
A02 |
| 6 |
514 |
A |
4 |
A03 |
| 7 |
480 |
B |
3 |
B02 |
| 8 |
472 |
C |
5 |
C03 |
| 9 |
458 |
A |
5 |
A04 |
| 10 |
440 |
B |
4 |
B03 |
| 11 |
427 |
C |
6 |
C04 |
| 12 |
400 |
B |
6 |
B04 |
| 13 |
380 |
C |
9 |
C05 |
| 14 |
374 |
A |
8 |
A05 |
| 15 |
357 |
B |
6 |
B05 |
| 16 |
352 |
A |
9 |
A06 |
| 17 |
323 |
B |
8 |
B06 |
| 18 |
307 |
A |
12 |
A07 |
| 19 |
294 |
B |
11 |
B07 |
| 20 |
285 |
C |
16 |
C06 |
| 21 |
277 |
B |
12 |
B08 |
| 22 |
270 |
A |
16 |
A08 |
| 23 |
246 |
B |
15 |
B09 |
| 24 |
219 |
A、B |
25、20 |
A09、B10 |
| 25 |
200 |
A、B |
30、24 |
A10、B11 |
| 26 |
190 |
C |
36 |
C07 |
5 圆柱体运输包装的高度尺寸
5．1 圆柱体运输包装的高度尺寸按产品特点和有关标准确定。
附录A 包装单元排列实例图谱
（标准的附录）

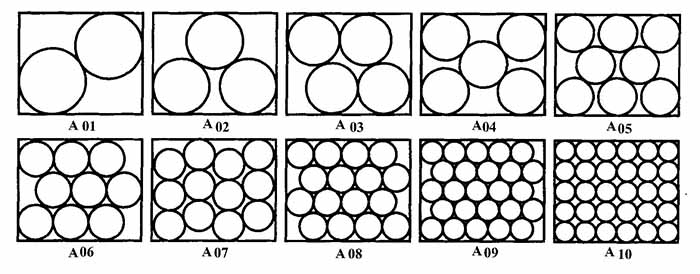

A1 A1200mm×1000mm

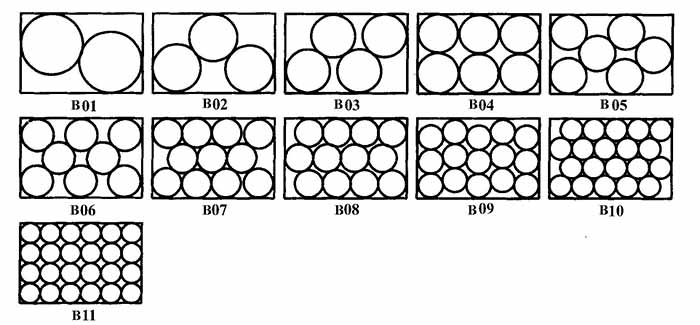

A2 B1200mm×800mm

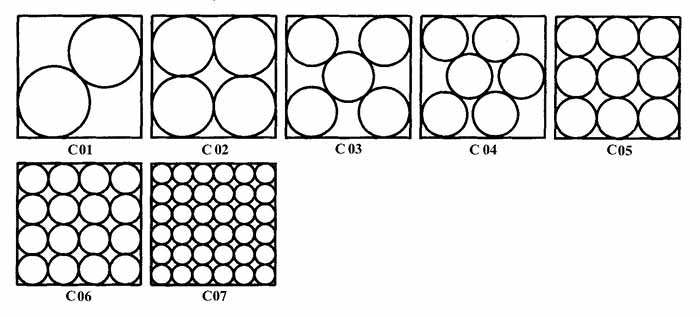

A3 C1140mm×1140mm
