《包装设计制作工艺与检测技术标准实用手册》

第九篇 中国包装技术标准选录

第四章　包装尺寸

第一节　硬质直方体运输包装尺寸系列

（GB/T 4893-1996）

1　范围

本标准规定了纸、木、塑、金属等各种材质的硬质直方体运输包装件的平面尺寸，用长度和宽度表示，适用于单元货物运输的运输包装件。非单元货物运输的运输包装件可参照采用。

2　引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB／T15233—1994　包装　单元货物尺寸

3　定义

本标准采用下列定义。

平面尺寸plan dimension

由水平面上四个相互垂直相交的竖直平面在该水平面上所围成的矩形尺寸（见图1）。

图1　平面尺寸

4　原理

运输包装件的平面尺寸，可通过用整数去乘或除以模数尺寸600mm×400mm而得到；或以包装单元货物尺寸为基础，用分割的方法，排列计算出。

5　尺寸

5．1　单元货物尺寸

单元货物尺寸应符合GB／T15233的规定，为1200mm×1000mm、1200mm×800mm、1140mm×1140mm。

5．2　平面尺寸

5．2．1　由模数尺寸计算出的平面尺寸及实例见表1和图2。

表1 硬质直方体运输包装尺寸系列

5．2．2　以1140mm×1140mm为基础，用分割的方法得出的平面尺寸及典型堆码图见附录A（提示的附录）。

5．3　高度

运输包装件的高度尺寸可自行选定。

5．4　允许偏差

运输包装件平面尺寸的偏差范围是0～－4％。

单位：mm×mm

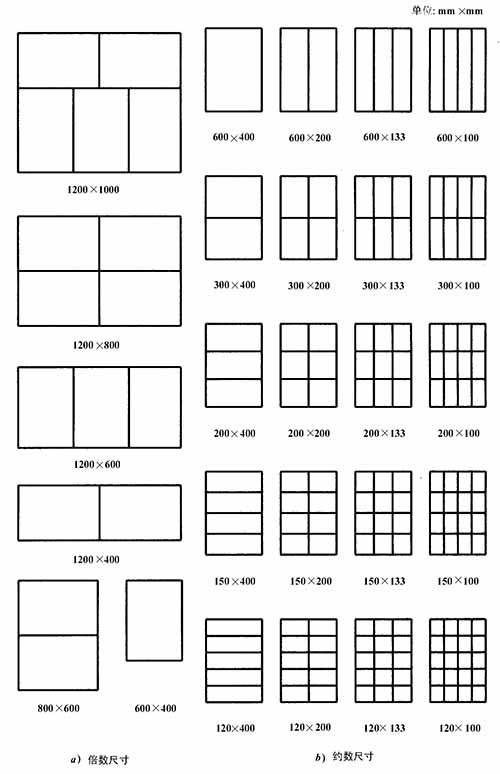

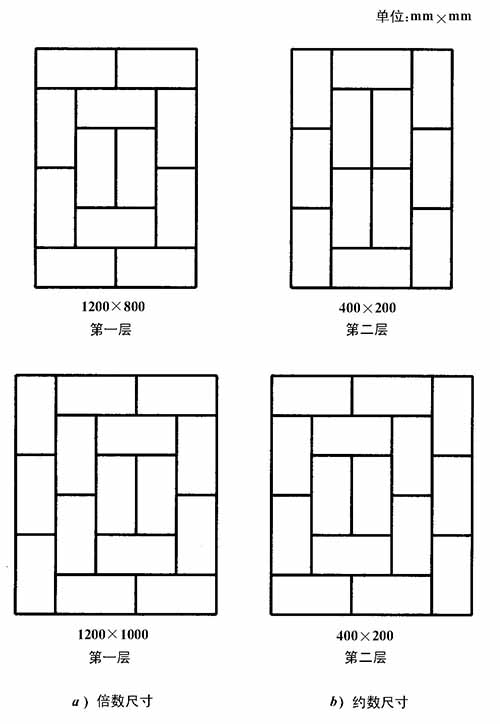

图2　倍数尺寸与约数尺寸组合交错排列

附录A　单元货物尺寸1140mm×1140mm
硬质直方体的运输包装分割尺寸系列
及典型堆码图谱（提示的附录）

A1　硬质直方体运输包装分割尺寸系列见表A1。

表A1 单元货物尺寸1140mm×1140mm的硬质直方体
运输包装分割尺寸系列

A2　典型堆码图谱

堆码图谱为包装件在包装单元中的堆码方式。每个包装尺寸列出一组图谱，表示相邻两堆叠层的包装件的堆码方式。顺码因两图相同，右图不再重绘，典型堆码图谱见图A1。

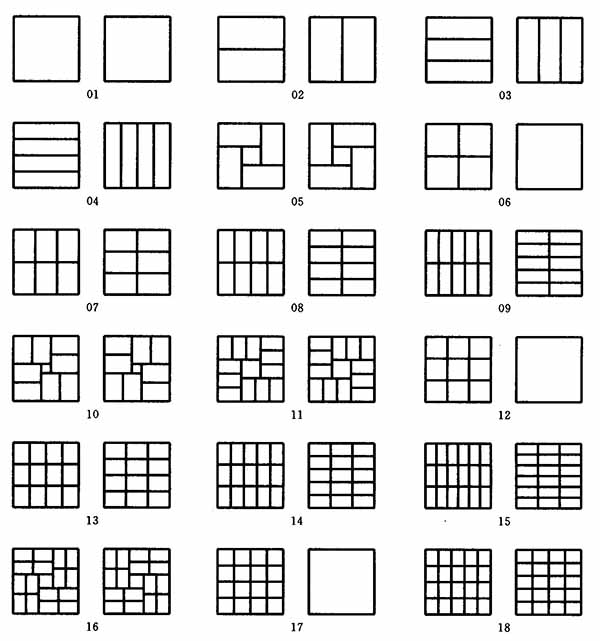

图A1　典型堆码图谱
