《包装设计制作工艺与检测技术标准实用手册》
第九篇 中国包装技术标准选录
第三章 包装标志及代码
第三节 运输包装收发货标志
（GB 6388-1986）
本标准规定了铁路、公路、水路和空运的货物外包装上的分类标志及其他标志和文字说明的事项及其排列的格式。
1 含义
外包装件上的商品分类图示标志及其他标志和其他的文字说明排列格式的总称为收发标志。
2 内容
内容详见表1。
表1
| 序号 |
项目 |
含义 |
| 代号 |
中文 |
英文 |
| 1 |
FL |
商品分类
图示标志 |
CLASSIFICATION
MARKS |
表明商品类别的特定符号。见
本标准第3章。 |
| 2 |
GH |
供货号 |
CONTRACT NO |
供应该批货物的供货清单号码
（出口商品用合同号码） |
| 3 |
HH |
货号 |
ART NO |
商品顺序编号。以便出入库、
收发货登记和核定商品价格 |
| 4 |
PG |
品名规格 |
SPECIFICA TIONS |
商品名称或代号；标明单一商
品的规格、型号、尺寸、花色等 |
| 5 |
SL |
数量 |
QUANTITY |
包装容器内含商品的数量 |
| 6 |
ZL |
重量（毛重）
（净重） |
GBOSS WT
NET WT |
包装件的重量（kg）包括
毛重和净重 |
| 7 |
CQ |
生产日期 |
DATE OF
PRODUCTION |
产品生产的年、月、日 |
| 8 |
CC |
生产工厂 |
MANUFACTURER |
生产该产品的工厂名称 |
| 9 |
TJ |
体积 |
VOLUME |
包装件的外径尺寸长×宽×高
（cm）＝体积（m3） |
| 10 |
XQ |
有效期限 |
TERM OF
VALIDITY |
商品有效期至×年×月 |
| 11 |
SH |
收货地点和单位 |
PLACE OF
DESTINATION
ANDCONSIGNEE |
货物到达站、港和某单位（人）
收（可用贴签或涂写） |
| 12 |
FH |
发货单位 |
CONSIGNOR |
发货单位（人） |
| 13 |
YH |
运输号码 |
SHIPPING No |
运输单号码 |
| 14 |
JS |
发运件数 |
SHIPPINGPIECES |
发运的件数 |
| 说明 |
①分类标志一定要有，其他各项合理选用。
②外贸出口商品根据国外客户要求，以中、外文对照，印制相应的标志和附加标志。
③国内销售的商品包装上不填英文项目。 |
3 商品分类图示标志
3．1 图示标志尺寸见表2。
表2（mm）
包装件高度
（袋按长度） |
分类图案
尺 寸 |
图形的具体参数 |
备注 |
| 外框线宽 |
内框线宽 |
| 500及以下 |
50×50 |
1 |
2 |
平视距离5m，包装标志清晰可见 |
| 500～1000 |
80×80 |
1 |
2 |
| 1000以上 |
100×100 |
1 |
2 |
平视距离10m，包装标志清晰可见 |
3．2 图示标志图形
12类图形，见图1－1～图1－12。
图1－1
图1－2
图1－3
图1－4
图1－5
图1－6 R＝8．5mm
图1－7
图1－8 R＝1cm
图1－9 R＝1．6cm
图1－10
图1－11
图1－12
4 收发货标志的字体
标志的全部内容，中文都用仿宋体字，代号用汉语拼音大写字母；数码用阿拉伯数码；英文用大写的拉丁文字母。标志必须清晰、醒目，不脱落，不退色。
5 收发货标志的颜色
5．1 纸箱、纸袋、塑料袋、钙塑箱，按商品类别以表3规定的颜色用单色印刷。
表3
| 商品类别 |
颜色 |
商品类别 |
颜色 |
| 百货类 |
红色 |
医药类 |
红色 |
| 文化用品类 |
红色 |
食品类 |
绿色 |
| 五金类 |
黑色 |
农副产品类 |
绿色 |
| 交电类 |
黑色 |
农药 |
黑色 |
| 化工类 |
黑色 |
化肥 |
黑色 |
| 针纺类 |
绿色 |
机械 |
黑色 |
参考色样见表4。
表4
5．2 麻袋、布袋用绿色或黑色印刷；木箱、木桶不分类别，一律用黑色印刷；铁桶用黑、红、绿、蓝底印白字，灰底印黑字；表内未包括的其他商品，包装标志的颜色按其属性归类。
6 收发货标志的方式
6．1 印刷
适用于纸箱、纸袋、钙塑箱、塑料袋。在包装容器制造过程中，将需要的项目按5．1规定印刷在包装容器上。有些不固定的文字和数字在商品出厂和发运时填写。
6．2 刷写
适用于木箱、桶、麻袋、布袋、塑料编织袋。利用印模、镂模，按5．2规定涂写在包装容器上。要求醒目、牢固。
6．3 粘贴
对于不固定的标志，如收货单位和到达站需要临时确定，所以先将而要的项目印刷在60g／m2以上的白纸或牛皮纸上，然后粘贴在包装件有关栏目内。
6．4 栓挂
对于不便印刷、刷写的运输包装件筐、篓、捆扎件，将需要的项目印刷在不低于120g／m2的牛皮纸或布、塑料薄膜、金属片上，拴挂包装件上（不得用于出口商品包装）。
7 标志位置

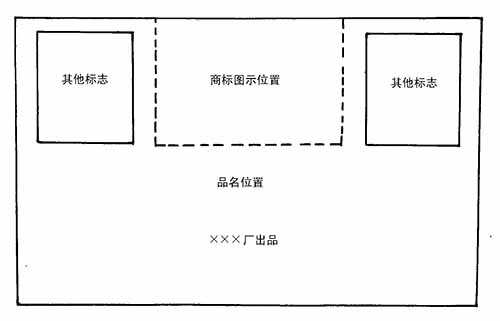

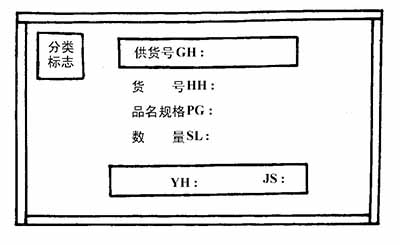

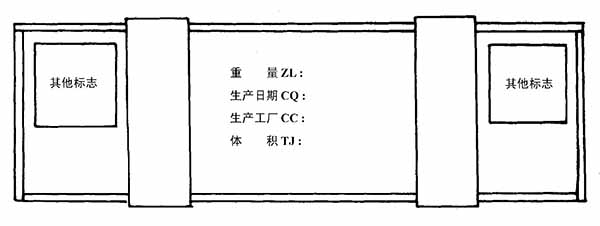

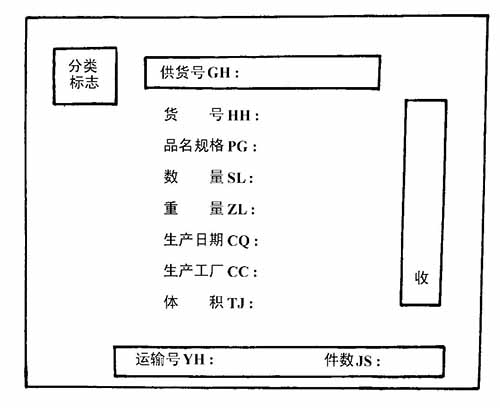

7．1 六面体包装件的分类图示标志位置，按GB3538—83《运输包装件各部位的标志方法》标志部位，放在包装件5、6两面的左上角。收发贷标志的其他各项，见图2－1，2－2；3－1，3－2。
图2－1
图2－2
图3－1
图3－2

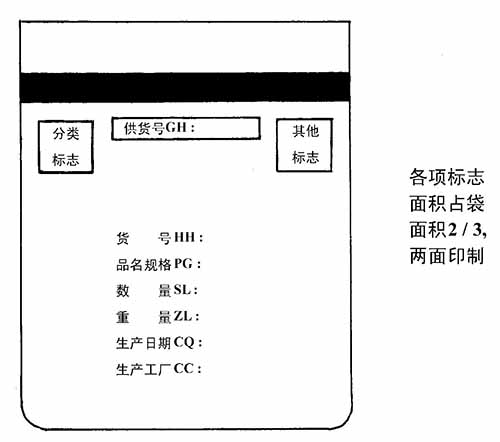

7．2 袋类包装件的分类图示标志放在两大面的左上角，收发货标志的其他各项，见图4。
图4
图5

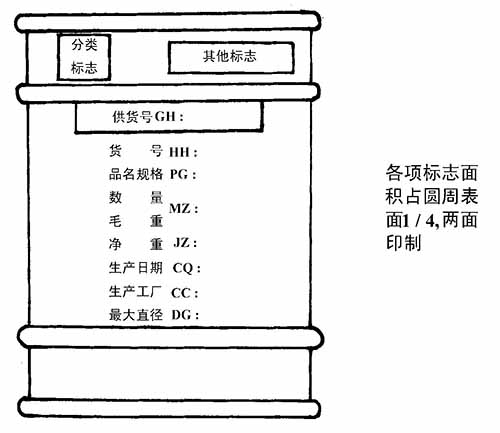

7．3 桶类包装的分类图示标志放在左上方，收发货标志的其他各项，见图5。

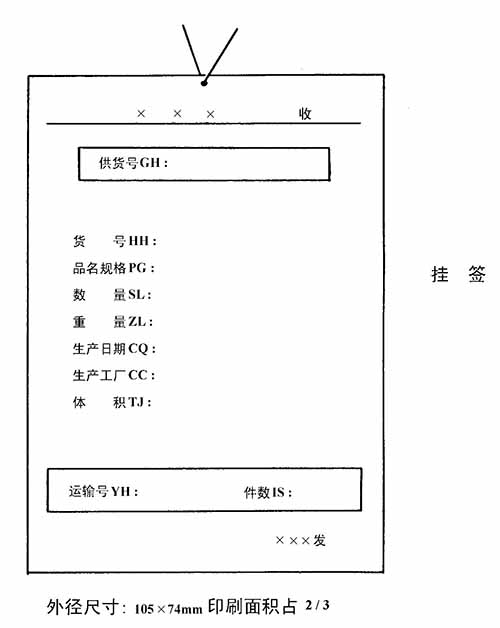

7．4 筐、篓捆扎件等拴挂式收发货标志，应拴挂在包装件的两端；草包、麻袋拴挂在包装件的两上角，见图6。
7．5 粘贴标志应贴在包装件的5、6两个面的有关栏目内。
7．6 其他的标志按GB190—85《危险货物包装标志》、GB191—85《包装储运图示标志》等的规定执行。
外径尺寸：105×74mm印刷面积占2／3
图6
