《包装设计制作工艺与检测技术标准实用手册》

第九篇 中国包装技术标准选录

第二章　包装术语

第八节　包装术语 工业包装袋 纸袋

（GB/T 17858.1-1999）

1　范围

本标准规定了工业包装用纸袋的术语和类型。

本标准适用于由纸加工制成的单层或多层工业包装袋，不适用于零售商品包装用袋。

注：GB／T17858．2规定了与热塑性塑料软质薄膜袋相关的术语。

2　一般术语

2．1　纸袋　paper sack

由一层或者多层扁平纸筒制成的至少有一端封闭的包装容器，也可与其他韧性材料复合以达到填装及货物流通环节所要求的性能。

注

1　以下简称“袋”。

2　为满足某些特定要求，有必要对纸袋的尺寸加以限制。袋筒周长不宜小于550mm。

2．2　层　ply

构成袋壁的一层纸或一层其他韧性材料，或者是这些材料复合后的一层。

2．3　边褶　gusset

夹在袋筒或袋子纵向边缘里的折叠部分。

2．4　袋筒　tube

裁成预定长度的一层或多层扁平筒。

2．4．1　平边袋筒　flat tube

无折叠部分夹入，而仅由扁平筒构成的袋筒。

2．4．2　边褶袋筒　gusseted tube

纵向边缘中夹入折叠部分的袋筒。

2．4．3　平切口袋筒（平边袋筒或边褶袋筒）　flush cut tube（flat or gusseted）

将各层全部裁成预定长度的袋筒，见图1。

2．4．4　阶梯形切口袋筒（平边袋筒或边褶袋筒）　stepped end tube（flat or gusseted）

裁成预定长度并使切口处各层依次呈阶梯排列的袋筒，见图2。

2．4．5　半槽形切口袋筒（平边袋筒或边褶袋筒）　notched end tube（flat or gusseted）

将各层全部裁成预定长度并使一端为半槽形的袋筒，见图3。

图1　平切口袋筒

图2　阶梯形切口袋筒

图3　半槽形切口袋筒

2．5　缝合　sewing；钉合　stitching

用针线将数层包装材料结合在一起的方法。

注：袋子加工中通常指的是底部缝合，即通过缝合后再使用封底胶带（亦可不用）使袋筒的一端或两端封闭（见4．2．2）。

2．6　粘合　adhesivebonding；糊合　pasting

用粘结剂将相邻两层包装材料表面结合在一起的方法。

2．6．1　纵向合缝　longitudinal seam

使用粘结剂使每层的纵向搭接部分粘合在一起。

注：这种粘合可以是连续的，也可以是非连续的。

2．6．2　横向粘合　transverse pasting

在袋筒的一端或两端使用粘结剂使层之间粘合在一起。

注：横向粘合有助于袋子的前片和后片在加工及最终使用时易于打开，并能增加某些类型袋子的强度。

2．6．3　底部粘合　bottom pasting

使用粘结剂使袋筒的一端或两端封闭起来。

注：在袋筒封闭之前，端部应折叠和／或形成适当的形状。

2．7　热封合　heat sealing；熔合　welding

通过加热使接合在一起。

2．8　搭接　overlap

袋筒或层重叠的部分。

2．8．1　纵向搭接　longitudinal overlap

每层的纵向边缘重叠的部分。

2．8．2　底部搭接　bottom overlap

形成底部时，袋筒横向边缘重叠的部分。

2．9　阀口　valve

用以填装袋子、并在填装之后内装物不易倒流的开口，通常位于袋子的一角。

3　袋型

袋型分类见表1。

表1 袋型分类

3．1　平边袋　flat sack

以平边袋筒加工成的袋子。

3．2　边褶袋　gusseted sack

以边褶袋筒加工成的袋子。

3．3　缝合袋　sewn sack

用线连续横向缝合使一端或两端封闭的袋子。

3．4　粘合袋　pasted sack

通过粘合使一端或两端封闭的袋子。

3．5　开口袋　open mouth sack

经加工仅使一端封闭的袋筒。

3．5．1　平边缝合开口袋　open mouth－sewn－flat sack

用线连续横向缝合，使一端封闭的平边袋筒，见图4。

3．5．2　边褶缝合开口袋　open mouth－sewn－gusseted sack

用线连续横向缝合，使一端封闭的边褶袋筒，见图5。

3．5．3　六角形底平边粘合开口袋　open mouth－pasted－flat hexagonal bottom sack

经折叠、粘合使一端封闭并呈六角形的平边袋筒，见图6。

图4　平边缝合开口袋

图5　边褶缝合开口袋

图6　六角形底平边粘合开口袋

3．5．4　翻转底平边粘合开口袋　open mouth－pasted－flat turnover bottom sack

将端部翻转后进行粘合，从而使一端封闭的平边袋筒（通常称做挤压型），见图7。

3．5．5　矩形底边褶粘合开口袋　open mouth－pasted－gusseted rectangular bottom sack

经折叠、粘合使一端封闭并呈矩形的边褶袋筒（通常称作自开启型），见图8。

3．5．6　翻转底边褶粘合开口袋　open mouth－pasted－gusseted turnover bottom sack

将端部翻转后进行粘合，从而使一端封闭的边褶袋筒（通常称做挤压型），见图9。

图7 翻转底平边粘合开口袋

图8 矩形底边褶粘合开口袋

图9 翻转底边褶粘合开口袋

3．6　阀口袋　valvedsack

除了配备的阀口之外，两端均封闭的袋筒。

3．6．1　平边缝合阀口袋　valved－sewn flat sack

用线连续横向缝合，使两端封闭的平边袋筒，见图10。

3．6．2　边褶缝合阀口袋　valved－sewn－gusseted sack

用线连续横向缝合，使两端封闭的边褶袋筒，见图11。

3．6．3　六角形端部平边粘合阀口袋　valved－pasted－flat hexagonal ends sack

经折叠、粘合，使两端封闭并呈六角形的平边袋筒，见图12。

图10　平边缝合阀口袋

图11　边褶缝合阀口袋

图12　六角形端部平边缝合阀口袋

注：可以加工端部由粘合与缝合相组合的各种型式，例如，一端为六角形的平边粘合－缝合阀口袋（valved－pasted－sewn flat sack with one hexagonal end）：即用线连续横向缝合使一端封闭，而含有阀口的另一端经折叠、粘合呈六角形的平边袋筒，见图13。

图13　一端为六角形的平边粘合－缝合阀口袋

图14　矩形端部边褶粘合阀口袋

3．6．4　矩形端部边褶粘合阀口袋　valved－pasted－gusseted rectangular ends sack

经折叠、成形及粘合，使两端封闭并呈矩形的边褶袋筒（通常称作自开启型），见图14。

4　结构说明

可以使用不同的制袋工艺生产加工袋子。

4．1　基本缝制型式

4．1．1　链缝合－单线缝合　chain stitch－single thread

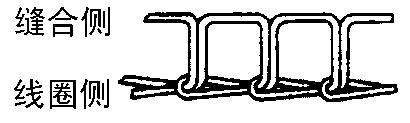

用一根线缝合的方法。这种方法是使针穿过袋筒形成环圈，且每一个环圈被前一个环圈锁住，见图15。

4．1．2　双锁缝合－双线缝合　doublelockedstitch－doublethreadsewing

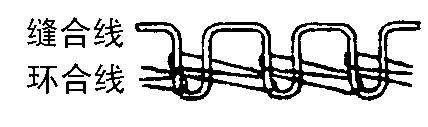

用二根线缝合的方法，这种方法是使针穿过袋筒形成环圈，每一个环圈被另一根线形成的横向环圈锁住，见图16。

图15　链缝合－单线缝合

图16　双锁缝合－双线缝合

4．2　缝合封闭及相应的辅助材料

4．2．1　衬（填充）绳　filter（filler）cord

诸如黄麻绳类的一段适宜材料，插入缝合线中以密封及缓冲针孔。

4．2．2　封底胶带（缝合袋中）　capping tape（in sewn sacks）

用于袋筒横向边缘的纸或其他韧性材料的胶带，穿过其或在其之下可以进行缝合。

4．2．3　简单缝合封闭　simpl esewn closure

袋筒仅以缝合线封闭，见图17。

4．2．4　胶带粘贴－缝合封闭（胶带位于缝合之下）taped and sewn closure（tape under sewing）

附带（或不附带）衬绳的封底胶带使用粘结剂（或不使用粘结剂）粘贴在袋筒端部，再穿过该胶带进行缝合，见图18。

图17　简单缝合封闭

1—缝合；2—袋壁

图18　胶带粘贴－缝合封闭

1—缝合；2—袋壁；3—胶带；4—衬绳；5—粘结剂

4．2．5　缝合－胶带粘贴封闭（胶带位于缝合之上）　sewn and taped closure（tape over sewing）

附带（或不附带）衬绳的缝合线以封底胶带覆盖，并使用粘结剂或利用加热使其固定，见图19。

图19　缝合－胶带粘贴封闭

1—缝合；2—袋壁；3—胶带；5—粘结剂

4．2．6　胶带粘贴－缝合－胶带粘贴封闭（增强型）　taped and sewn and taped closure（reinforced）

将封底胶带粘贴在袋筒端部，然后穿过胶带使用（或不使用）衬绳进行缝合，再用另一张封底胶带粘贴在缝合处，并以粘结剂或热封合固定，见图20。

图20　胶带－缝合－胶带封闭（增强型）

1—缝合；2—袋壁；3—胶带；5—粘结剂

4．2．7　热封合－缝合－胶带粘贴封闭　hea tsealed and sewn and taped closure

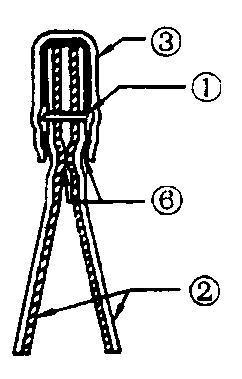

加热使袋筒内层的塑料薄膜封合在一起，然后对热封合后的两部分或仅外侧部分进行缝合，再用封底胶带覆盖，并以粘结剂或热封合固定，见图21。

图21　热封合－缝合－胶带封闭

1—缝合；2—袋壁；3—胶带；6—热封合

4．3　粘合封闭及相应的辅助材料

4．3．1　底盖　bottom cap

粘贴在袋子底部的纸条。

4．3．2　底衬板　bottom patch

粘贴在袋子里面底部的纸条。

4．3．3　粘合封闭　pasted closure

袋筒仅用粘结剂封闭。

4．3．4　带（或不带）底盖的平切底　flush cut bottom with or without bottom cap

平边切口袋筒的一端或两端，将其各层折叠后使其全部向下粘贴，然后用（或不用）底盖覆盖，见图22。

图22　带（或不带）底盖的平切底

2—袋壁；5—热封合；7—底盖

4．3．5　带（或不带）底盖的阶梯形底　stepped bottom with or without bottom cap

切梯形切口袋筒的一端或两端，将其各层折叠后使其向下在阶梯处粘合，然后用（或不用）底盖覆盖，见图23。

4．4　阀口类型

4．4．1　阀套　valve sleeve

由纸、其他韧性材料或者是这些材料的复合材料制成的衬套，插入阀口中可改善其性能。

图23　带（或不带）底盖的阶梯形底

2—袋壁；5—热封合；7—底盖

4．4．2　缝合袋中的阀口

4．4．2．1　简单阀口　simple valve

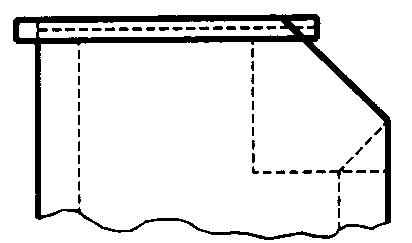

将袋筒的一角折入袋中，这样便使缝合后的袋子形成一个阀口，见图24。

4．4．2．2　内套式阀口　internal sleeve valve

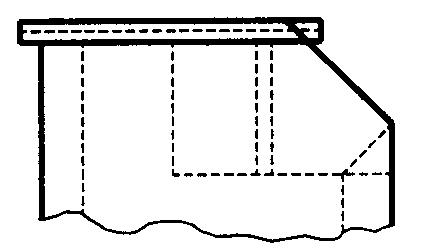

阀套伸入袋子里的阀口，见图25。

4．4．2．3　外套式阀口　external sleeve valve

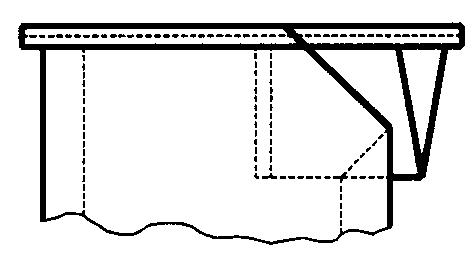

阀套向袋外凸出的阀口，见图26。

图24　简单阀口

图25　内套式阀口

图26　外套式阀口口袋

4．4．3　糊合袋中的阀口

注：在某些情况下，阀套的宽度应小于袋底宽度。

4．4．3．1　简单阀口　simple valve

没有阀套或增强结构的阀口，见图27。

4．4．3．2　增强型阀口　reinforced valve

在阀口的里侧上部粘合一块合适材料的板以增强其强度而形成的阀口，见图28。

4．4．3．3　内套式阀口　internal sleeve valve

阀套伸入袋子里的阀口，见图29。

4．4．3．4　外套式阀口　external sleeve valve

阀套向袋外凸出的阀口，通常配备一小袋，见图30。

图27　简单阀口

图28　增强型阀口

图29　内套式阀口

图30　外套式阀口

4．5　其他结构说明

4．5．1　揿口　thumb cut

在开口袋顶端一侧（或者在外部阀套内）穿透所有层的小口，有助于填装前打开袋子。

4．5．2　关闭装置　closing device

袋子上设置的有助于填装后封闭的特殊装置。

4．5．3　开口装置　opening device

袋子上设置的有助于填装及封闭后再开启的特殊装置。

4．5．4　运载装置　carrying device

袋子上设置的有助于运输的特殊装置。

4．5．5　观察装置（观察窗）　viewing device（window）

在袋子正面设置的透明区域，有助于观察内装物。

4．5．6　气孔　perforation

穿透袋壁或个别层的孔，有助于袋子填装时空气由此逸出。

4．5．7　防滑处理　anti－slip treatment

为增加袋子间的摩擦系数，加入袋子薄膜或在袋子外表面涂覆某种材料的处理措施。

4．5．8　减少空隙率处理　porosity reduction treatment

在袋子外表面某指定部位涂覆某种材料，以限制空气通过，从而促使真空袋子开启装置进行运作的处理措施。

5　材料

可以使用各种不同类型的原材料生产纸袋，这主要取决于袋子的性能要求。

5．1　制袋纸　sack paper

在袋子加工中作为基本原材料并具有较高机械强度的纸。

目前的生产工艺使用的是牛皮纸。制袋纸可以同时由几种纸（不同的原材料、伸缩率、颜色及湿强度等）进行生产。

5．2　制袋纸类型

可以赋予制袋纸不同的性能，例如：

5．2．1　普通（平滑）纸袋纸　normal（flat）sack paper

基本上未经任何有关改善伸缩性能的附加处理而生产的纸袋纸。

5．2．2　伸性纸袋纸　extensible sack paper

对纸的伸缩性加以改善后的纸袋纸。

5．2．2．1　微皱纹纸袋纸　microcreped sack paper

已进行纵向压缩处理，不再有可见皱纹的纸袋纸。

5．2．2．2　低伸性皱纹（少量皱纹）纸袋纸　low stretch creped sack paper（light creped）

将纸进行轻微的浸湿皱缩后所生产的纸袋纸，该操作通常在造纸机上进行。

5．2．2．3　皱纹纸袋纸　creped sack paper

将纸进行浸湿皱缩后的纸袋纸，该操作通常不在造纸机上进行。

5．3　纸袋颜色

纸袋的颜色随生产纸时所用的纸浆的色泽及加入的着色剂有如下变化。

5．3．1　未漂白　unbleached

5．3．2　半漂白　semi－bleached

5．3．3　全漂白　fully bleached

5．3．4　彩色　coloured

5．4　湿强度纸袋纸　wet strength sack paper

为减少纸在浸湿时的强度损失而对其进行处理后所生产的纸袋纸。

5．5　其他韧性材料

除纸之外，如下材料亦能构成纸袋的一部分。

5．5．1　塑料薄膜　plastics films

薄片状或卷状形式的塑料。

5．5．2　其他材料　other materials

适于作为纸袋中某一层的纺织物、非纺织物、箔片及其他网状材料。

5．6　改性材料　converted materials

为获得所需要的特殊性能，经过诸如涂覆、层压等使纸或其他韧性材料性能得以改变后的材料。

5．6．1　阻隔性涂覆纸　barrier coated papers

纸的一面或两面涂有阻隔材料（例如聚丙烯）。

5．6．2　隔离涂覆纸　release coated papers

纸的一面或两面涂有隔离材料（例如硅化物）。

5．6．3　浸润纸　impregnated papers

以某种可被纸所吸收的材料（如石蜡）对其进行处理后所生产的纸。

5．6．4　层合材料　laminated materials

两层或多层纸与／或其他材料（如塑料）结合在一起，基本构成一连续层。

5．6．5　增强材料　reinforced materials

为改善纸的机械强度用线或布等对其进行增强。

5．7　辅助材料

在纸袋的加工中，一些材料可用来作为辅助材料。

5．7．1　缝合线　sewing thread

用于缝合袋中进行封闭的线，这些线可由天然或合成纤维材料制成，亦可由两者的复合材料所制成。

5．7．2　粘结剂　adhesive

袋中加工中使用的粘结材料。可由天然或合成材料制成，亦可以由两者混合制成。

例如：淀粉粘结剂、冷用的聚氨酯和热用的以聚乙烯为基础的热熔材料。

6　袋子各部分的名称

下面的表述有助于识别袋子的各个部位：

6．1　填装端　filling end

开口或带阀口的一端。

6．2　封闭端　closed end

接合在一起或无阀口的一端。

6．3　正面　face side

没有纵向接缝的一面。

6．4　背面　back side

有纵向接缝的一面。

袋子的左侧和右侧的规定是：背面朝下放置且上端离观察者最远。
