《包装设计制作工艺与检测技术标准实用手册》
第九篇 中国包装技术标准选录
第二章 包装术语
第四节 包装术语 木容器
（GB/T 7285-1993）
1 主题内容与适用范围
本标准规定了以木质和竹质等材料制成的包装容器的术语。
本标准适用于生产、科研及流通等各个领域。
2 木包装容器型式术语
2．1 木箱 wooden case，wooden boxes
用木材或竹材等制成的有一定刚性的包装容器，通常为长方体。
2．2 普通木箱 common wooden case
用箱板、箱档等构件制成的木箱。
2．3 滑木箱 skiden wooden case
由带滑木的底座和带箱板、箱档的侧面和端面等构件制成的木箱。
2．4 框架木箱 wooden framed case
由框架、箱板、底座等构件制成的木箱。
2．5 可拆卸木箱 dismountable wooden case
箱体可多次拆装使用的木箱。
2．6 底盘 skid assembly
供敞开式货物包装用的整体木构件。
2．7 封闭箱 fully sheathed case
箱面用木板等钉成封闭状的木箱。
2．8 花格箱 crate
箱面用木板等钉合成栅栏状的木箱。
2．9 外框架木箱 external wooden framed case
侧面、端面的框架结构位于箱体外侧的木箱。
2．10 钢丝捆扎箱 wire bound case
用钢丝将箱板连接组合各箱面，并用箱档加固的木箱。
2．11 胶合板箱 plywood case
用木材作框架或箱档，胶合板作箱面制成的木箱。
2．12 竹胶合板箱 case with plybamboo
用木材作框架或箱档，用竹胶合板作箱面制成的木箱。
2．13 木盒 wooden box
用木板或胶合板制成的容量较小，通常无箱档的木箱。
2．14 木桶 wooden barrel，wooden drum，plywood drum
周围是用胶合板或木板组成的圆筒形或腰鼓形的包装容器。
3 木包装容器构件术语
3．1 端面 end
包装容器端面的整体构件。
3．2 侧面 side
包装容器侧面的整体构件。
3．3 顶盖 top
包装容器顶面的整体构件。
3．4 底面 bottom
小型包装容器底面的整体构件。
3．5 箱板 board
构成箱面的板材，根据所安装的部位不同可分为顶板、侧板、端板、底板等。
3．6 箱档 cleat
箱面上起加固作用的板材。
3．7 横档 horizontal cheat
箱面上水平方向的箱档。
3．8 立档 vertical cleat
箱面上垂直方向的箱档。
3．9 斜档 diagonal cleat
箱面上倾斜方向的箱档。
3．10 中档 middle cleat
横档或立档之间并与其相平行的箱档。
3．11 内档 inner cleat
箱面内侧的箱档。
3．12 横梁 cross beam
支撑顶盖载荷和承受起吊挤压负荷，构成顶盖的主要承载构件之一。
3．13 梁撑 bridging
垂直于横梁之间，加强顶盖和稳固横梁的构件。
3．14 连接梁 connecting beam
连接顶盖与侧面的构件。
3．15 框架 frame
由上、下框木、立柱、斜撑、平撑等组成的构件。
3．16 上框木 upper frame member
侧面或端面上，框架上部水平方向的构件。
3．17 下框木 lower frame member
侧面或端面上，框架下部水平方向的构件。
3．18 梁承 joist support
水平安装于侧面内侧上方，支撑横梁的构件。
3．19 平撑 horizpntal brace
水平安装在两立柱之间的构件。
3．20 斜撑 diagonal brace
倾斜安装在两立柱之间的构件。
3．21 立柱 strut
上、下框木之间的垂直构件。
3．22 辅助立柱 auxiliary strut
侧面的内侧，加强立柱和支撑梁承的构件。
3．23 连接板 connecting board
连接底座与侧面、端面的构件。
3．24 底座 skidbase
由滑木、端木、枕木、底板等组成的滑木箱及框架木箱的底部构件。
3．25 滑木 skid
底座或底盘的纵向承载构件。
3．26 辅助滑木 rubbing strip
安装于滑木下面，调整起吊位置及叉车孔位置的构件。
3．27 枕木 load bearing，floor member
横向安装于底座或底盘上，承受内装物载荷的构件。
3．28 端木 header
安装于底座或底盘的端部，用于横向连接滑木及安装端面的构件。
3．29 框架结构型式 type of framing
木箱设计时对侧面、端面的各种框架结构型式给予特定的代号，例如：N型、HK型、2X型等，其总称为框架结构型式。
4 木包装容器用材料及辅助构件术语
4．1 压条 preess strip
为固定防水材料，在包装箱侧面、端面或顶盖上设置的薄板条。
4．2 箱柄 case stem
为便于人工搬运而装于木箱端面上的构件。
4．3 隔板 lining board
将木箱内部分隔成几个空间或将内装物分隔开所使用的板材。
4．4 压杠 tie down bolck
防止内装物向上方运动的加固用构件。
4．5 档块 tie base block，nest block
防止内装水平方向运动的加固用构件。
4．6 撑木 bracing
为固定内装物而沿某一方向安装的支撑构件。
4．7 垫木 filler piece
横向安装于滑木下面，用于调整起吊及叉车进叉方向和位置或垫于内装物下面以调整包装箱受力状态的构件。
4．8 顶盖护铁 sling fiting
为承受起吊负荷安装在起吊绳索与包装箱侧面上部和顶盖接触部位的金属构件。
4．9 起吊护铁 sling protector
为保护滑木安装在起吊绳索与滑木接触部位的金属构件。
4．10 护角 corner protector
为加强顶盖、侧面和端面结合处的组合强度而安装的金属构件。
4．11 护棱 dege protector
为加强两箱面之间的组合强度而安装的金属构件。
4．12 通风窗 ventilation cover
为防止雨水侵入包装容器安装在箱面通风孔处的金属构件。
4．13 包装钢带（铁腰子） steel strapping
用来捆扎运输包装件和固定内装物的钢带。
4．14 U型钉 staple
U字形的钢钉。
4．15 装箱单罩 list cover
安装于包装箱箱面外侧，用来放置装箱单的构件。
4．16 胶合板 plywood
由奇数层木质薄片单板经粘合热压而成，相邻单板的纤维方向互相垂直的木制板材。
4．17 竹胶合板 plybamboo
用竹材横篾加工成竹片，经数层粘合、热压成型的竹制板材。
4．18 硬质纤维板 hard board
用植物纤维和添加剂经热压制成的板材。
5 木包装容器设计术语
5．1 堆码载荷 superimposed load
作用于包装容器顶部，由容器整体承受的载荷。
5．2 顶盖载荷 top load
作用于包装容器顶盖，主要由顶盖承受的载荷。
5．3 花格率 lattice content
花格箱箱板间空隙总长度与箱面总长（或总宽）度的比率。
5．4 叉孔 fork lift voids
为便于叉车搬运作业，在包装容器底部设置的开口。
5．5 重心位置 centre of gravity place
包装容器侧面或端面上标示内装物沿水平方向重心所在位置的标志。
5．6 起吊位置 sling place
在包装容器侧面的下部标示起吊绳索设置位置的标志。
5．7 木包装容器材积 gather up of woodenc ontainers
制作木包装容器所使用木材的净材积。
5．8 载荷类型 load type
综合考虑内装物的几何形状和密度等因素予以区分的类型，主要分为均布载荷和集中载荷。
5．9 净重 net weight
内装物自身的质量。
5．10 毛重 gross weight
包装件的总质量，即包装物的质量与内装物质量的总和。
5．11 含水率 moisture content
木材中水分的含量，水分的质量与木材全干质量比率。
6 木包装容器制作用术语
6．1 对口拼接 butt joint
木板之间平面对接的形式。
6．2 压边拼接 ship－lap，rabbet joint
木板之间各载口板厚二分之一对接的形式。
6．3 榫槽拼接 tongue and groove joint
将两木板分别加工成凸榫及凹榫再对接的形式。
附录A 木包装容器术语图示
（补充件）

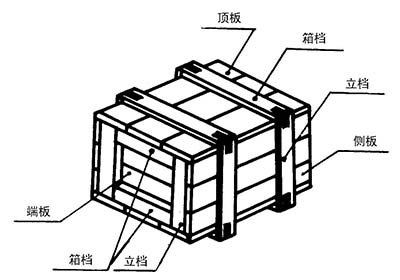

A1 普通木箱
普通木箱所用主要构件术语如图A1所示。
图A1

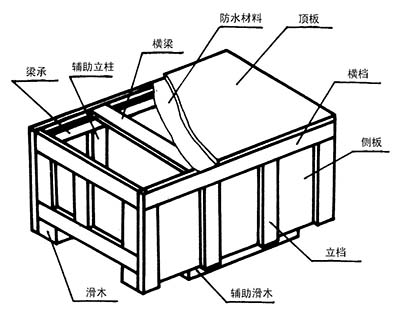

A2 滑木箱
滑木箱所用主要构件术语如图A2所示。
图A2

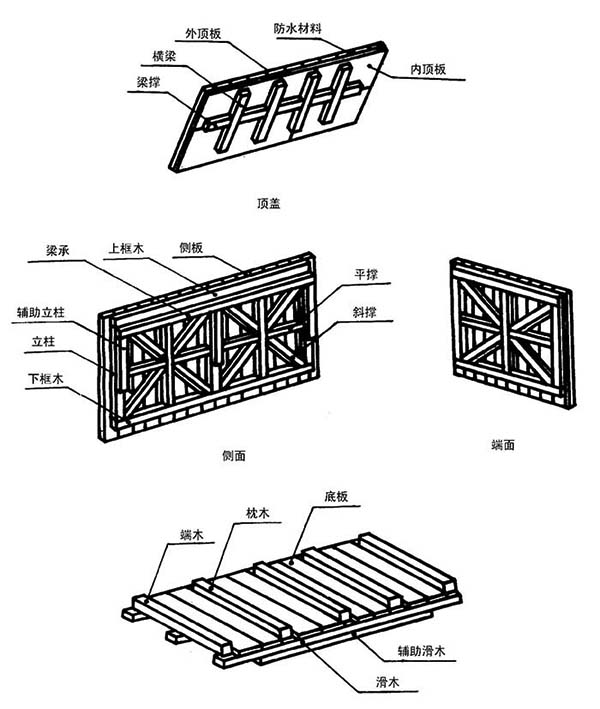

A3 框架木箱
框架木箱所用主要构件术语如图A3所示。
图A3

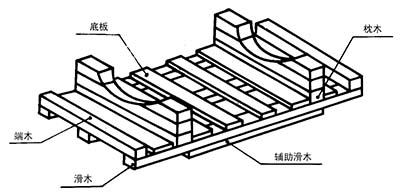

A4 底盘
底盘所用主要构件术语如图A4所示。
图A4

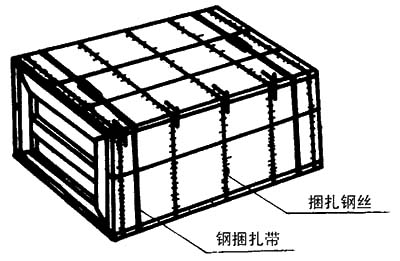

A5 钢丝捆扎箱
钢丝捆扎箱所用主要构件术语如图A5所示。
图A5
