《包装设计制作工艺与检测技术标准实用手册》

第六篇 包装机械

第十章　瓦楞纸板及纸箱加工装备

第四节　半自动纸箱成型装备

在生产线上制作完成的瓦楞纸板只是纸箱的坯子，要使其成为可容纳包装品的纸箱，还需经过印刷、切角开槽以及钉箱或粘合等多道工序才能成为真正的成品箱子。把瓦楞纸板按照一定的工序加工成纸箱所需的设备则称为纸箱成型装备。

用半自动纸箱成型装备可完成双色印刷、分切压痕、纸箱成型、半自动粘箱、订箱等工序。其关键设备如下。

一、双色印刷分切压痕机（图6－9－19）

双色印刷分切压痕机集纸箱生产过程中的印刷、分切、压痕三种功能于一机，能在一次传送中完成三道工序。印刷部分能适合单张面纸，3层和5层瓦楞纸板的商标、标记的文字及图案的双色印刷、套印作业。分切压痕部分用于纸板滚压线痕和分裁、切边。该机采用水可选油墨凸版印刷。采用链式送料、无级调速、滚动式切纸压纸。

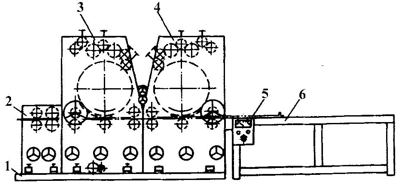

图6－10－19　双色印刷分切压痕机示意图

1—导轨；2—分切压痕装置；3—后印刷装置；4—前印刷装置；5—电控箱；6—输送台

二、纸箱成形机

纸箱成形机是用于纸箱加工中的一种联动组合加工设备，能对3层、5层、7层瓦楞纸板同时进行切角、开槽、分纸、压纸、打扣手，一机同时完成5道工序。该机采用链式送料，无级调速，滚动式切纸和压线，操作安全简单，维修方便。

三、半自动粘箱机（图6－10－20）

半自动粘箱机是替代钉子订箱的一种新型无钉胶粘成箱机。它通过手工送纸、自动胶粘、自动校正并输送、堆积的一系列工序，完成纸箱的粘合、成箱。效率较传统订箱机高3～4倍，箱型规整美观。机器运转平稳，噪音小，操作方便，灵活。

图6－10－20　半自动粘箱机

1—接纸台；2—输送部；3—粘合部；4—升降台
