《包装设计制作工艺与检测技术标准实用手册》

第四篇　包装设计基础

第三章　包装容器结构设计

第三节　玻璃陶瓷包装容器结构设计

（二）玻璃容器的结构特点

从结构看，有细口瓶、大口瓶、罐头瓶、普通瓶之分。

1．细口瓶

瓶适用于贮存和输送一定量的液体。设计以前，首先必须了解瓶内内装物的性质（以便正确地选定瓶型），玻璃料的颜色及化学成分。还必须考虑能否适合生产条件。例如小口长颈瓶难于用自动制瓶机进行生产；而短颈溜肩瓶难于进行灌装作业；高瓶（相对瓶身直径而言）的稳定性差。

由此可见，为便于自动化制瓶，特别是半自动化制瓶，应把瓶子设计成介于长颈瓶与溜肩瓶之间的瓶型。如图4－3－95所示。

a．短颈溜肩瓶；b．适合自动化或半自动化制瓶的瓶型

图4－3－95　细口瓶瓶型

2．大口瓶

大口瓶是介于细口瓶和广口瓶（如罐头瓶）之间的一种瓶型，其瓶口内径大于20mm。它可以用压吹法生产，生产率高，适合半自动化和自动化生产。如图4－3－96所示。

3．罐头玻璃瓶

罐头玻璃瓶用于贮藏食品等内装物。密封后必须加热到85℃～100℃进行灭菌，冷却以后在瓶内形成真空。因此它的结构应能承受热作用和压力。其瓶型如图4－3－97所示。

4．普通包装玻璃瓶普通包装玻璃瓶通常用于装各种各样的内装物，因而玻璃瓶本身的形状及封口也是多种多样的。如图4－3－98所示。

a．装奶用大口瓶；b．小容量（0．51）啤酒瓶

图4－3－96　大口瓶瓶型

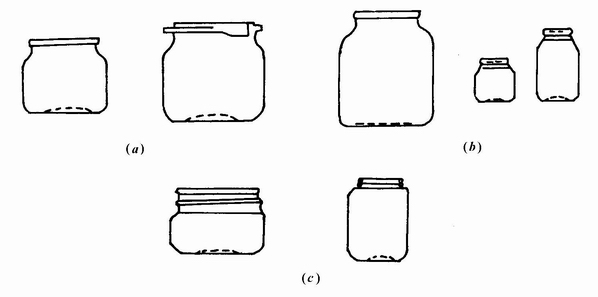

a．扎劲封口罐头瓶；b．瓶容一样尺寸不同罐头瓶；c．便于自动化生产的罐头瓶型

图4－3－97　罐头瓶瓶型

（三）玻璃容器封口类型及瓶口设计

1．冠形封口

冠形封口常用于啤酒、清凉饮料以及启封后不再需要塞封的各种瓶子。结构如图4－3－99所示，尺寸如表4－3－24所示。

表4－3－24　冠形瓶口主要尺寸（mm）

注：紧靠封口面的瓶口内径d0也不得超过其最大值，以保证封合面还具有一定的宽度。

图4－3－98　普通包装瓶瓶型

图4－3－99　冠形瓶口各部结构及名称
