《包装设计制作工艺与检测技术标准实用手册》

第四篇　包装设计基础

第三章　包装容器结构设计

第一节　纸包装容器结构设计

（三）折叠纸盒的局部功能性结构设计

1．异型

从广义上来说，除了直角六面体以外，其它形状都可以看成是异型。纸盒的变化可以是纸盒的上部或下部，也可以是盒体的侧面或者局部部位。对纸盒上部或下部一般通过斜线压痕进行变化，纸盒盒体侧面通过斜线或曲线压痕进行变化。

2．间壁

间壁式折叠纸盒除了间壁封底式之外，还有壁衬格式，壁衬格式是利用纸盒的上摇翼或盒体侧板的延长部分来设计的，见图4－3－53。

3．组合

与间壁相反，它是将单个商品的包装组合为纸盒主体，组合有两件组合和多件组合两类，结构见图4－3－54。

4．提手

提手是为方便提取和携带而在包装纸盒上设置的一个功能性结构。提手的结构和材料应根据被包装商品的质量和形状确定。提手和纸盒材料可以相同，也可以不相同，当提手和盒体材料相同时，提手和盒体通常设计成整体结构。提手的提手孔位置一般位于盒盖上或摇翼的延伸部分，也有位于盒体上的。

图4－3－55是常见的带提手纸盒结构。

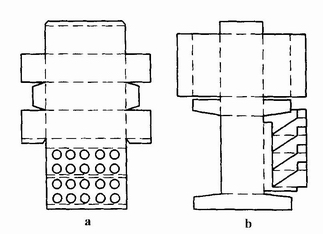

图4－3－53　利用上板或侧板设计的间壁结构

图4－3－54　组合盒
a．两件组合；b．多件组合

图4－3－55　带提手的纸盒结构

5．开窗

开窗即是在基本盒型的基础上，在纸盒的一面、二面或三面切去一定面积纸板（图4－3－56），切去面积大小视需要而定，而位置则应选最能表现商品特征或全貌的部位。在开窗的部位还可以蒙上一层透明塑料或玻璃纸。开窗的目的在于部分展示商品，促进销售。

开窗可与展示相结合，或与固定结构相结合应用。

图4－3－56　纸盒的开窗
a．一面开窗；b．二面开窗；c．三面开窗

6．展示

展示结构的功能在于打开盒盖或包装后可起到展示、宣传被包装商品的作用。展示式折叠纸盒的设计要求为：具有良好的生产性能，便于机械化生产；结构简单，便于折叠成型和折叠展示；便于运输且具有一定的强度和刚度。

展示式折叠纸盒结构有如下几种。

（1）展示牌。见图4－3－57，一般把盒盖中间进行折线或曲线切割，或在纸盒面上进行切割，并使之对折成为展示牌。

图4－3－57　展示牌纸盒结构

（2）展销台。图4－3－58a是将盒盖折回作为展销台，使盒面倾斜，以利于展示；图4－3－58b则是另用一块纸板设计成展销台。

（3）陈列台。陈列台与展销台的结构不同，展销台是一种支承结构，展出时纸盒必须倾斜，而陈列台是以整个纸盒折叠后作为支架，将商品放置在支架上进行展示，见图4－3－59。

此外，对于展示式折叠纸盒在结构上还可实现运输、展示一体化结构，运输时为包装纸盒，而展示时作一些必要的折叠变化可作为陈列台使用。

图4－3－58　展销台纸盒结构

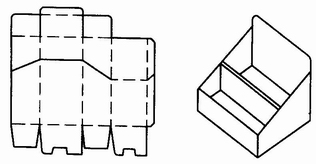

图4－3－59　陈列台纸盒结构

7．易开结构

在纸盒上设计易开结构，可以方便消费者的开启使用。在设计上应注意以下几个方面：第一必须使对包装保护功能的影响控制在允许范围之内；第二是开启方法简单易行，且符合人们的使用习惯；第三适合机械化生产要求；第四对于纸盒表面应利于装潢设计。

易开结构可以设在纸盒的上面、侧面、三面或四面。

易开结构的开启方式有4种：第一种是撕裂，多设计在纸盒上面，见图4－3－60a；第二种是半开槽，即在密封纸盒板内侧半开槽，槽深只及纸板厚度的一半，利用对纸板的剥离进行开封，见图4－3－60b；第三种是缝纫线，这是一种简单开启方式，可根据需要选择缝纫线的位置和线形图案，见图4－3－60c；第四种是引开结构，见图4－3－60d，多用于快餐食品的包装。

8．倒出口结构

具有倒出口纸包装纸盒多用于液体、粉末、颗粒状等商品的包装。此类纸盒多在纸盒的一面或延长盒壁上开口。倒出口结构类型多种多样，有采用一块纸板成型盒体和倒出口结构，也有采用不同材料成型盒体和倒出口结构。一般倒出口结构多采用以某点为轴的旋转滑动结构，见图4－3－61。

图4－3－60　易开结构的四种开启方法

图4－3－61　具有倒出口结构的纸盒
