《包装设计制作工艺与检测技术标准实用手册》

第二篇 包装技术与工艺

第十一章　热收缩包装与拉伸包装技术

第一节　热收缩包装技术

二、收缩包装的方法

收缩包装有手工热收缩和机械热收缩包装两种方法，手工热收缩通常是用手工对被包装物品进行裹包，然后用热风喷枪等工具对被包装物吹热风，完成热收缩包装。这种方法简单迅速主要是对不适合用机械包装的包装件，如大型托盘集装的产品或体积较大的单件异形产品的热收缩包装用热功率为1．5×108J／h的喷枪，包装一件体积2m2的产品，热收缩只需约2min。所用设备除喷枪外，只需一个液化气罐即可。这种方法方便而且经济，值得在国内推广。

机械热收缩包装作业工序一般分两步进行，首先是用机械的方式对产品和包装件进行预裹包，即用收缩薄膜将产品包装起来，热封必要的口与缝，然后是热收缩，将预裹包的产品放到热收缩设备中加热。这种方法是我们最常用的，因此也是我们重点讲述的内容。

热收缩包装中，热收缩薄膜对物品进行裹包所用的包装薄膜有筒状膜、平膜和对折膜三种形式，对折膜可用筒状膜剖割而成，也可以用平膜对折制成。用筒状膜裹包物品，制袋封口接缝少，但机械裹包效率低，结构复杂。

（一）预裹包作业

预包装时，薄膜尺寸应比商品尺寸大10％～20％。如果尺寸过小则充填物品不便，收缩张力过大，可能将薄膜拉破；尺寸过大，则收缩张力不够，包不紧或不平整。所用收缩薄膜厚度可根据商品大小、重量以及所要求的收缩张力来决定。

常用的热收缩包装方法有以下几种：

（1）两端开放式：当采用筒状膜时，需将筒膜开口扩展，再借助滑槽把物品送入筒状膜中，筒膜的尺寸比物品的尺寸大10％左右，如图2－11－2所示。这种方式比较适合于对圆柱体形物品裹包，如电池、纸卷、酒瓶的封口等。用筒状膜包装的优点是减少了1～2道封缝，外形美观，缺点是不能适应产品的多样化，通常用于单一品种大批量产品的包装。

图2－11－2　两端开放式包装法（用筒状薄膜）

1—薄膜卷筒（筒状）；2—产品；3—包装件A—开口；B—将产品推入筒状薄膜；C—切断

用平膜裹包物品，有用单张平膜和双张平膜裹包两种方式。薄膜要宽于物品，用单张平膜裹包物品时，先将平膜展开，将被裹包物品对着平膜中部送进，形成马蹄形裹包，之后折成封闭的套筒，经热熔封口。双张平膜裹包，即用上、下两张薄膜，在前一个包装件完成封口剪断之后，两片膜就被封接起来，然后将产品用机器或手工推向直立的薄膜，到位后封剪机构下落，将产品的另一个侧边接封并同时剪断，经热收缩后包装件两端收缩形成椭圆形开口，其操作过程见图2－11－3，用平膜包装就不受产品品种变化的限制，平膜多用于形状方整的单一或多件产品的包装，如多件盒装产品。

（2）四面密封式：将产品四周（用平膜时）或两端（用筒膜时）均包裹起来，用于要求密封性好的产品包装。

如果用筒状膜裹包，则只需在筒状膜切断时同时进行封口，刺孔，然后进行热收缩。见图2－11－2的C处切断同时进行封口。如果用对折膜可采用L型封口方式。这种方式是用卷筒对折膜，将膜拉出一定长度置于水平位置，用机构或手工将开口端撑开，把产品推到折缝处，在此之前，上一次热封剪断后留下一个横缝，加上折缝共两个缝不必再封。然后用一个“L”型剪断器从产品后部与薄膜连接处压下并热封剪断，一次完成一个横缝一个纵缝。操作简便，手动或半自动均可。适合包装异形及尺寸变化多的产品。操作过程见图2－11－4。

用单卷平膜可采用枕形袋式。这种方式是用单卷平膜，先封纵缝形成筒状，将产品裹于其中，然后封横缝并切断制成枕型包装。其原理与制袋充填包装相似，操作过程见图2－11－5。

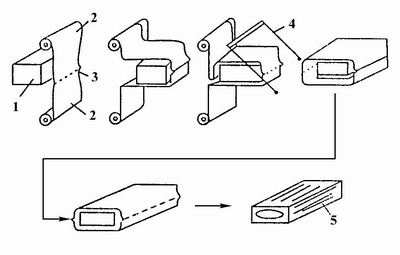

图2－11－3　两端开放式包装法（用平膜）

1—产品；2—薄膜卷筒；3—封缝；4—封切刀；5—包装件

图2－11－4　四面密封式L型封口（用对折膜）

1—薄膜卷筒（对折膜）；2—产品；3—封缝；4—L型封切刀；5—包装件

图2－11－5　四面密封枕形袋式（用单卷平膜）

1—薄膜卷筒（平膜）；2—产品；3—包装件A—纵封缝；B—将产品推入；C—封横缝切断

四面密封方式预封后，内部残留的空气在热收缩时会膨胀，使薄膜收缩困难，影响包装质量，因此在封口器旁常装有刺针，热封时刺针在薄膜上刺出放气孔。在热收缩后封缝处的小孔常能自行封闭。

（3）一端开放式裹包：一端开放式的收缩包装，将物品堆积于托盘上，作运输包装用。它的工艺方法大多采用将收缩包装薄膜（管状膜或平膜），经制袋装置预制成收缩包装所用的包装袋（收缩包装袋比所要包装的托盘堆积物尺寸约大15％～20％）。裹包时，先将包装袋撑开，而后套入托盘和堆积物，无特殊密封要求时，下端开放不封合，然后带托盘进行热收缩。如图2－11－6所示。

图2－11－6　托盘收缩包装过程

1—集装货物；2—收缩薄膜套；3—热收缩通道；4—包装件；5—运输带；6—托盘

用托盘收缩包装是运输包装中发展较快的一种方法，主要特点是产品可以以一定数量为单位牢固地捆包起来，在运输中不会松散，能在露天堆放。
