《钢桶制造技术》
杨文亮 辛巧娟 编著
第十二章 钢桶封闭器制造工艺
第三节 特种钢桶封闭器
除了最常用的旋塞型封闭器和封闭箍式封闭器外，用于其它一些特殊钢桶的封闭器有很多种，包括旋盖型封闭器、揿盖型封闭器、压塞型封闭器、螺栓顶压式封闭器、压盖型封闭器等。
一、螺旋式旋塞型压铸桶塞
压铸桶塞结构、尺寸见图12-20、表12-9。
图12-20压铸桶塞结构
表12-9 压铸桶塞尺寸（mm）
| 名称代号 |
D |
D1 |
d1 |
b |
δ |
H |
h |
S |
b1 |
d |
G2桶塞 |
61.0±0.3 |
56.0±0.3 |
52.5±0.3 |
3.0±0.2 |
3.0±0.2 |
15.0±0.3 |
1.5 |
38.0 |
8.0 |
G2 |
G3/4桶塞 |
28.2±0.2 |
22.7±0.2 |
17.6±0.2 |
2.7±0.2 |
3.0±0.2 |
13.8±0.3 |
1.0 |
11.8 |
4.0 |
D3/4 |
注：螺纹尺寸G2、G3/4见表13-5。 |
二、旋盖型封闭器
旋盖型封闭器由螺纹盖、颈口和塑料内垫组成，其结构、尺寸见图12-21、表12-10。
图12-21旋盖型封闭器结构
表12-10 旋盖型封闭器尺寸(mm)
| 螺纹盖 |
颈口 |
25.4mm牙数 |
螺距 |
D |
d |
H |
D |
d |
d1 |
45.0±0.3 |
43.3±0.3 |
13.0±0.3 |
44.1±0.3 |
42.0±0.3 |
38.5±0.3 |
7 |
3.63 |
55.0±0.3 |
53.3±0.3 |
13.5±0.3 |
54.1±0.3 |
52.1±0.3 |
42.0±0.3 |
三、揿盖型封闭器
揿盖型封闭器由按盖和颈口组成，其结构、尺寸见图12-22、表12-11、表12-12。
图12-22 揿盖型封闭器
表12-11 揿盖型封闭器按盖尺寸（mm）
| d1 |
d2 |
H1 |
H2 |
42.7±0.10 |
39.7±0.10 |
8.6±0.10 |
7.7±0.10 |
50.5±0.10 |
47.6±0.10 |
9±0.10 |
8±0.10 |
53.2±0.10 |
50±0.10 |
9.8±0.10 |
8.2±0.10 |
表12-12揿盖型封闭器颈口尺寸（mm）
| d1 |
d2 |
d3 |
H1 |
H2 |
48±0.10 |
46±0.10 |
41±0.10 |
5.3±0.10 |
10.3±0.10 |
56±0.10 |
54±0.10 |
49±0.10 |
5.5±0.10 |
9.6±0.10 |
58.7±0.10 |
56.5±0.10 |
51.8±0.10 |
5.8±0.10 |
9.4±0.10 |
四、压塞型封闭器
压塞型封闭器由塞子和桶口组成，其结构、尺寸见图12-23、表12-13。

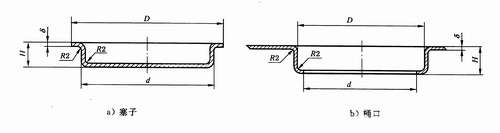

图12-23 压塞型封闭器
表12-13压塞型封闭器尺寸（mm）
| 塞子 |
桶口 |
δ |
H |
D |
d |
D |
d |
H |
δ |
0.4 |
10.2 |
66.0 |
56(+0.12~+0.10) |
56(+0.02~0) |
52.0 |
11.0 |
0.4 |
0.5 |
10.3 |
66.0 |
56(+0.14~+0.12) |
56(+0.02~0) |
52.0 |
11.0 |
0.5 |
五、螺旋式旋塞型封闭器
螺旋式旋塞型封闭器见图4-4，由盖、三角圈、垫圈、三角、螺栓和螺母组成，其结构尺寸分另见图12-24、图12-25、图12-26、图12-27。
图12-24 螺旋式旋塞型封闭器-盖

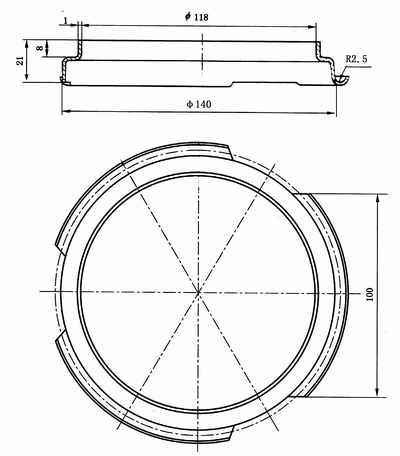

图12-25 螺旋式旋塞型封闭器-三角圈
图12-26 螺旋式旋塞型封闭器-垫圈

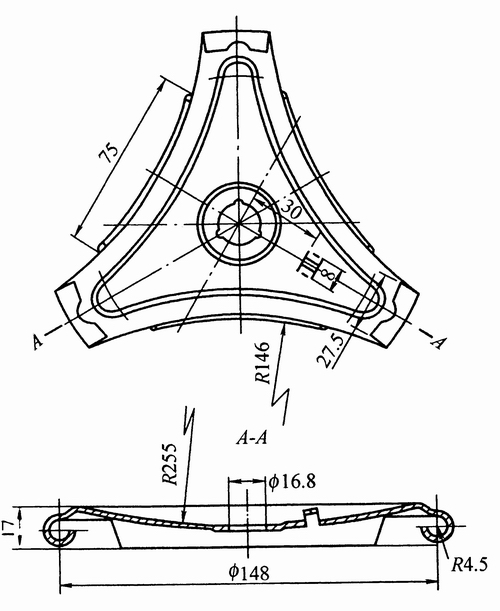

图12-27 螺旋式旋塞型封闭器-三角
六、压盖型封闭器
压盖型封闭器见图4-7，由压盖和桶口组成，其压盖结构尺寸见图12-28。

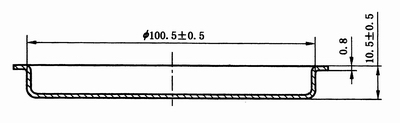

图12-28压盖型封闭器
七、尼龙螺塞
由荷兰崔苏尔（Tri-Sure）封闭器公司研制的尼龙螺塞，在盛装易燃易爆危险品的钢桶上使用得到了广泛认可。
当钢桶用来包装易燃性液体时，安全就变得尤为重要。当火灾发生的时候，由于温度的升高造成桶内压力增大，此时极易发生爆炸事件。崔苏尔（Tri-Sure）尼龙螺塞可在高压下被冲出螺圈，也会在高温下熔化，从而避免了事故的发生。在美国尼龙螺塞都要经过NFPA30危险试验标准检验，保险盖也可采用塑料材料，更增加了一层安全保护屏障。
