第五章 特殊钢桶行业标准

第五节 柱锥形开口钢桶

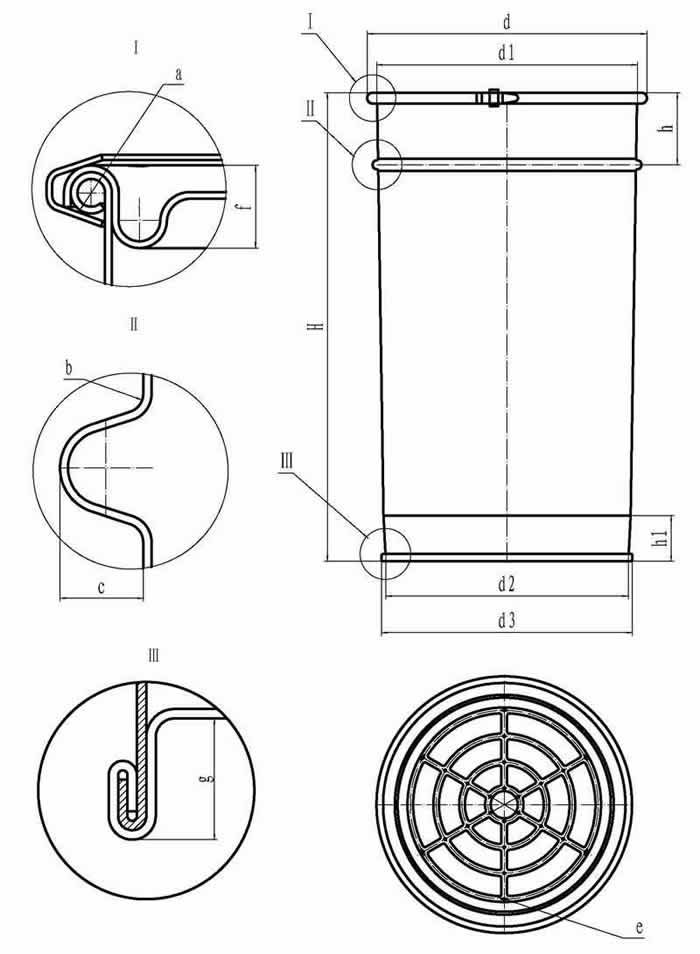

4 技术要求 4.1 产品规格及结构尺寸 柱锥形桶按容量分为200L和215L两种，其结构及尺寸见图1和表1。 图1 柱锥形桶结构及尺寸 表1 开口柱锥形钢桶尺寸系列（单位：mm） 尺寸符号 项目说明 公称容量 200L 215L H 桶外高 970±3 990±3 d 桶盖最大外径 585±2 585±2 d1 桶口内径 553±2 553±2 d2 桶底内径 515.5±2 515.5±2 d3 桶底最大外径 520±2 520±2 h 环筋距桶口距离 130±2 130±2 h1 下柱锥距桶底距离 100±2 100±2 a 桶口卷管外径 7.5±0.5 7.5±0.5 b 环筋底部圆角 3±1 3±1 c 环筋高度 6±1 6±1 e 桶底透气孔直径 4 4 f 桶顶深 15±0.5 15±0.5 g 桶底盖深 14±0.5 14±0.5

【解读要点】

标准图1中所标的尺寸为柱锥形钢桶最基本的尺寸，从图中可以看出，其桶身上大下小，并在底部附近100mm外加大了锥度。

目前常用的柱锥形钢桶，其桶身材料厚度为0.6～0.7mm；桶底和桶顶材料厚度为0.8mm。封闭箍材料厚度为1.2mm，封闭器杠杆材料厚度为1.0mm。

因为此柱锥形桶对密封性能没有要求，所以桶底与桶身的卷边一般采用二重（五层）平卷边，只要保证桶底不会在使用中与桶身不会脱离即可。此桶常用于番茄酱出口包装，灌装时桶内有一个加厚的塑料食品包装袋，钢桶只是外包装。所以为了在灌装时防止桶底部空气无法排出，在桶底部冲有24个小孔及环筋。

桶顶的结构比一般开口钢桶较为特殊，主要是中部上凸，边缘部分下凹，其目的是防止桶顶上积聚积雨水。标准中没有给出桶顶的结构和尺寸，实际生产中，桶顶部件结构及尺寸如图5-35所示。

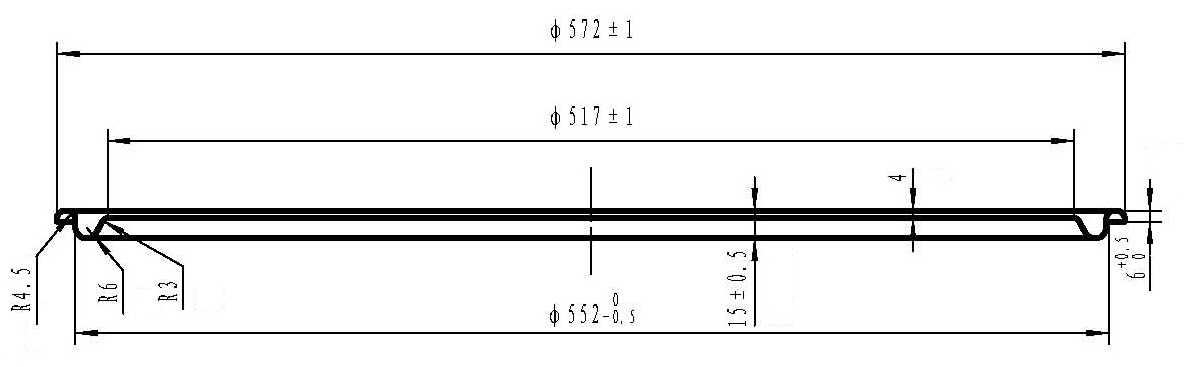

图5-35 桶顶部件结构及尺寸
