第四章 特殊钢桶国家标准

第四节 黄磷包装钢桶

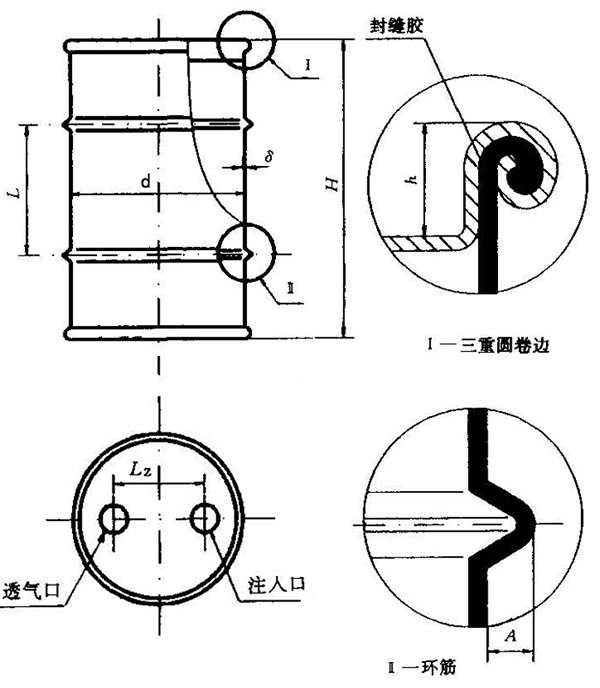

附录A （标准的附录） 黄磷包装钢桶 A1 本附录采用下列符号 δ——钢板厚度； d——内径； H——外高； L——环筋间距； A——环筋高； h——桶顶、桶底深度； L2——注入口与透气口中心距离。 A2 要求 A2.1 黄磷桶的形状和规格尺寸 A2.1.1 形状结构符合图A1。 图A1 黄磷桶形状结构示意图 A2.1.2 规格尺寸符合表A1。 表A1 规格尺寸 理论容量L d，mm H，mm A，mm L，mm h，mm L2，mm δ，mm 基本尺寸 公差 基本尺寸 公差 基本尺寸 公差 尺寸范围 基本尺寸 公差 尺寸范围 尺寸范围 140 500 ±5 750 +5 14 ±2 280～400 18 ±2 330～350 ≥1.2

【解读要点】

本标准规定的理论容量为140升，按照这个容量，一般不考虑黄磷表面装10%的水的话，可以盛装200kg黄磷，但要考虑在黄磷表面装10%的水，这个容量只能装大约187kg黄磷，多数用户认为这个计量不合理。所以，目前国内实际使用的黄磷桶多为150升的理论容量，其桶外高调整为800mm。

桶高800mm、理论容量为150升的黄磷桶，可盛装黄磷200kg，并可在黄磷表面盛装10%的水。根据钢桶容量的常用叫法，目前该桶被称为“公称容量140升，实际容量150升”，正是考虑了留有10%的装水容量。

实际使用中，黄磷桶的材料厚度多为1.4mm，这是为了保证黄磷桶的安全强度。

一般来说，黄磷桶采用1.2mm材料时，桶身通常应制造波纹，波纹高度约3mm，以便增加桶身强度。材料厚度为1.4mm时，一般不设置波纹。

多数情况下，桶顶设置注入口和透气口各一个，两个口的距离L2为347mm，而卷边内侧至注入口中心距离为L1为75mm（如图4-28所示）。

桶身上环筋间距多为373mm。桶身与桶底顶的装配卷边必须采用七层圆卷边。

标准中内径d的公差范围有些偏大，钢桶卷边密封性较难保证。实际生产中，公差为±2较为合理。
