第三章 钢桶封闭器国家标准
第三节 非嵌入式闭口钢桶封闭器
4.2.2.2 揿盖型封闭器保险圈及塑料内衬结构、尺寸见图9和表11。
图9
表11（mm）
| 保险圈 |
塑料内衬 |
d1 |
d2 |
H |
d1 |
d2 |
d3 |
H1 |
H2 |
42.8±0.10 |
34±0.20 |
9±0.10 |
38±0.10 |
30±0.30 |
32.7±0.10 |
2±0.20 |
8±0.20 |
50.6±0.10 |
40±0.20 |
9.6±0.10 |
46.7±0.10 |
36.9±0.30 |
40.2±0.10 |
2.5±0.20 |
9.8±0.20 |
53.3±0.10 |
42.3±0.20 |
10.5±0.10 |
47.4±0.10 |
37.4±0.30 |
40.8±0.10 |
2.6±0.20 |
10±0.20 |
|
【解读要点】
保险圈和塑料内衬是揿盖型封闭器的必备配件。
保险圈是为了安全，在按盖外设置的，将它套在按盖外径上，可防止撞击按盖时意外打开。保险圈也有防盗作用，保险圈安装时，采用专门的封口钳将保险圈缩口固定在按盖上。保险圈不卸掉时，按盖是不能打开的。保险圈上设有开启口，打开时，保险圈将被破坏，不能恢复（类似于本章第一节中嵌入式钢桶封闭器的封盖）。
因为按盖不具备密封作用，所以，塑料内衬则是安装在按盖与颈口之间的密封衬盖，起着密封作用。封闭器开启时，首先撕开保险圈，然后用手按下按盖中央，卸下按盖，再将塑料内衬从颈口内拉出（塑料内衬上有拉环）即可。

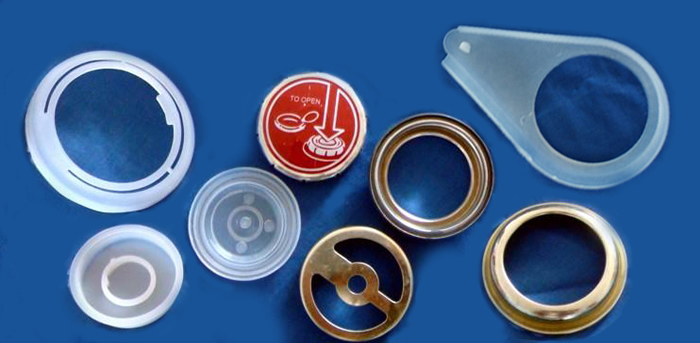

如图3-25为揿压型封闭器的各零配件实物图。
图3-25 揿压型封闭器零配件实物图
在实际应用中，保险圈也有用塑料制作的，塑料内衬也有多种式样。标准中规定的是最常见的类型。为了密封性能好一些，一般要求标准图9b）中的尺寸d1与颈口内径的配合紧密一些，也就是过盈配合。另外，为了桶内货物倒出时的方便，有一些揿压型封闭器会在颈口上安装一个导流槽（如图3-25所示）。
