第三章 钢桶封闭器国家标准

第一节 嵌入式法兰封闭器技术要求

6 设计和结构 6.1 法兰 法兰应为嵌入式的，且嵌入后确保密封。

【解读要点】

在闭口钢桶用封闭器中，嵌入式法兰封闭器是最常用的封闭器类型。同时，还有另外一种非嵌入式的闭口钢桶封闭器，虽然用途并不广泛，但也曾是一种重要的封闭器类型。非嵌入式钢桶封闭器目前在某些特殊领域还有应用。
如图3-3为常见嵌入式法兰封闭器实物图。图3-4为常见非嵌入式钢桶封闭器实物图。

图3-3 嵌入式法兰封闭器

图3-4 非嵌入式钢桶封闭器

本标准规定法兰必须是嵌入式的，所以应采用图3-3的设计和结构。

为了确保嵌入式法兰嵌入桶顶后的密封效果，在法兰根部要设置密封衬圈，采用冲床的模具进行压合锁装，锁装后，法兰的八方凸缘将嵌入桶顶的八方凹槽内，以限制法兰相对桶顶扭转。在轴向上采用卷边固定锁紧，使法兰衬圈产生预压力，填满法兰与桶顶之间的缝隙，从而保证其密封性能。

6.2 桶塞 桶塞的设计应便于简单的工具装卸。内塞上应有能使板手插入的位置。扳手参见附录A。

【解读要点】

在本标准中，没有规定桶塞上板扣的结构和尺寸，但结构图中绘制的是常见的桶塞扳扣结构和型式，如图3-3中实物图所示。其实桶塞扳扣的型式可以多种多样，如图3-4的桶塞中的方形凹槽也是扳扣的一种常见型式，多见于压铸桶塞的结构。

在标准的附录A中，规定了扳手与桶塞接触的工作部位的结构和尺寸，这就等于规定了扳扣的基本尺寸。所以桶塞上的扳扣尺寸大小都应该按照扳手工作部位的尺寸大小设计，使扳手使插入并拧动桶塞。

常见的桶塞装卸工具都较为简单，一般有手动和自动两类，手动扳手一般是在手柄的两端焊上大小两种扳手工作头，扳手工作头按照本标准附录A的规定设计和制造。如图3-5为常见手动扳手实物图。自动扳手从动力上分有气动扳手、电动扳手等，从扭力上分有扭力扳手和非扭力扳手。自动扳手工作头也是按照标准附录A的要求设计和制造，但每一个扳手只能同时安装一种大小的扳手。如图3-6为常见自动扳手实物图。

图3-5 适用于各种封闭器的手动扳手

图3-6 适用于各种封闭器的自动或扭力扳手

6.3 封盖 当套上封盖之后，可以配合紧密，预防松动，加强对盖的保护。封盖设计应便于用简单工具开启。

【解读要点】

标准中对封盖的结构和尺寸都有较严格的要求，只是对封盖的刻线没有具体的要求。一般来说，封盖大多数由马口铁制作，中间有两条刻线，刻线两端有带孔的拉环，类似易拉盖的原理。封盖安装时，采用封盖钳进行封装，封盖钳把封盖口部进行缩颈，使封盖口卡在法兰的颈部，封盖内部一般加有封闭垫，以使封盖与桶塞能紧密配合，不使松动。封盖开启时，只要用手钳夹住拉环向上拉起即可撕开封盖，也可有铁钩勾住拉环向上撕开。封盖撕开后不能恢复，所以封盖也叫防盗盖。因为封盖还可以防止雨水进入桶口内，所以也有人叫它防水盖。封盖也有采用塑料等其它材料制成的，其效果都差不多。
如图3-7为常见封盖钳及封盖实物图。

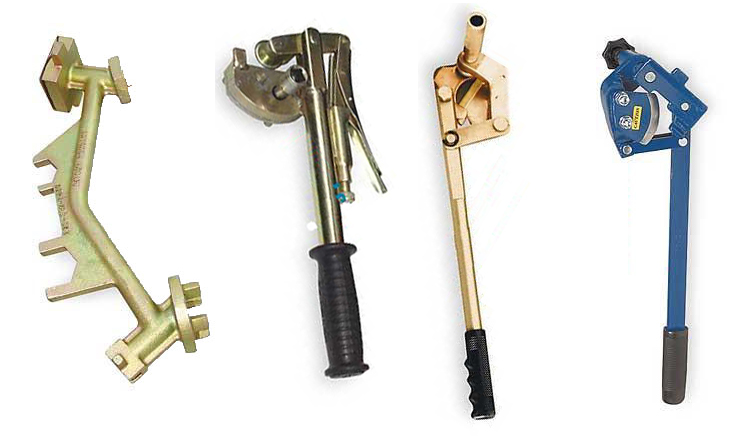

图3-7 封盖钳及封盖
