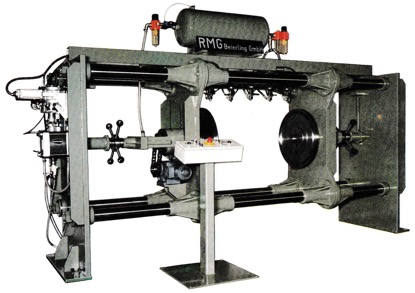

RMG卧式泄漏检验机

RMG

一、用途

该机为半自动密封性能检验机。用于钢桶容器或其它容器的漏气试验。机型为卧式气动式。

本机适用于单件检验，也适用于自动生产线。

设备配有水泵、加热器和用于可自动喷皂液的喷枪（桶身三支，桶盖卷边一支，桶底卷边一支）。

二、技术参数

最小最大桶径：350～600mm

最小最大桶长：600～1000mm

工作效率：400个/小时

三、工作原理

由传送装置送来的桶被夹紧，并经过桶口充满压缩空气（0.5bar），之后访体能立即受到转动，如果操作人员看到焊缝位于上部，则按下一操作键，有下列作用：

1. 钢桶停止转动；

2. 五个喷枪头打开，其中三个沿侧面焊缝，左右各一个沿桶底和盖卷边处，喷出500×30mm的热皂液，也可把整个桶身喷上皂液，并进行检查。本过程一直持续到操作键按下为止。

这些皂液是由一个压力驱动的真空泵从一容器中吸入，然后压入一加热器，丙输入到喷枪。

漏气（不密封）的位置会通过吹出的气泡显示出来。

四、动力系统

0.55KW可制动传动电机，220/380V，50Hz。转速18转/分。

加热功率：3KW

五、控制

程序控制用于自动控制，手动开关用于调整。

六、机器特性

机器底架和工具回采用坚固的钢焊接结构。

机架置于采用磨削并镀铬后的圆钢轨上。

可调整适用于各式钢桶：

长度可由手轮通过两可平移支架来调整。

可通过更换检验台适用一不同钢桶径。
