钢桶底顶边缘横向裂纹原因分析

文/杨文亮

昨天，一位制桶企业朋友发来三张图片，说钢桶在用户使用中发现桶底顶边缘出现横向裂纹，导致大量泄漏，请帮助查明原因。

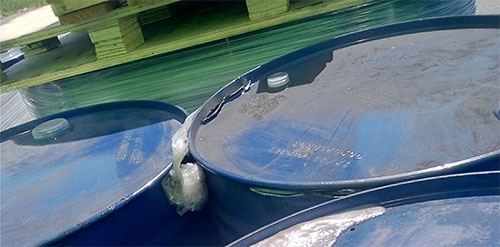

桶顶裂开货物漏出

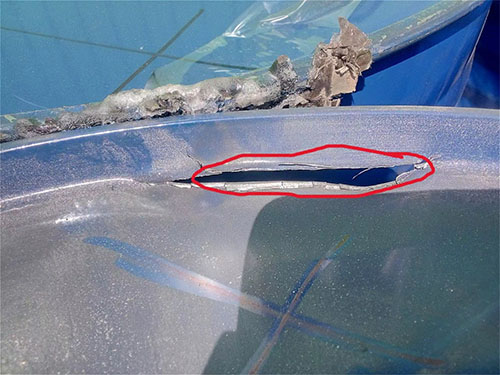

桶顶边缘横向破裂

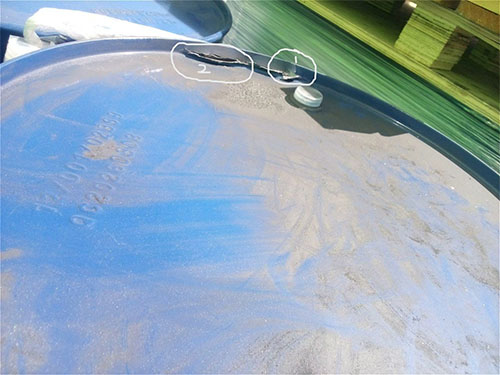

桶底边缘横向破裂

从上面三张图中，我们可以看到，这种裂开不仅出现在桶底上，也同时出现在桶顶上。这显然与我们之前讨论的振动疲劳破破坏的情况有区别。振动疲劳破坏，一般只是桶底有裂纹，而且多数情况下是纵向裂纹。而全部是横向裂纹，而且在桶底和桶顶上都同时出现。这说明其主要原因不是振动破坏造成的。

我盯着照片看了几分钟，给他回了话：这不是偶然事故。这道裂纹的原因，在冲压车间的拉伸模里，或者更早——在钢板进厂的时候，就已经埋下了。

朋友追问：怎么判断？我说原因基本有两个方向：要么材料本身有问题，要么模具有问题。有些裂纹冲压后就能看见，当场就能挑出来；有些裂纹藏得深，当时看着好好的，用着用着就裂开了，最后成了渗漏事故的元凶。

下面，我就详细说说这两种原因，以及为什么有的裂纹像"定时炸弹"，潜伏期长得让人放松警惕。

原因一：材料——钢板的"脾气"没摸透

钢桶的桶底顶，是用整张钢板经过落料、拉伸（拉深）、冲孔等工序成形的。拉伸这个工序，是把一块平钢板，模压成一个浅杯状。这个过程中，钢板边缘一圈材料被拉往中心，周长缩短，材料受到径向拉应力和切向压缩应力的复合作用。如果材料"脾气"不对，边缘这个地方最容易出事。

1. 延展性不够——"硬骨头"经不起拉伸

钢板不是橡皮泥，拉伸时它不能无限变形。衡量钢板成形能力的核心指标，一个是杯突值（Erichsen值），一个是延伸率。按照钢桶标准GB/T 325.1的要求，桶底顶用钢的杯突值一般不低于9.0mm，实际生产中好的材料能到10mm以上。杯突值越高，材料在拉伸时越能"撑"住变形，不容易在边缘被拉裂。

如果原材料的延展性不好——比如钢厂某一批次退火工艺没到位、钢板偏硬、或者钢质本身夹杂较多——拉伸时边缘一圈材料就像被扯的麻绳，有的地方还能扛，有的地方已经"内伤"。这些内伤在冲压车间不一定看得出来，因为裂纹可能小到肉眼难辨，但材料的晶粒结构已经受损。钢桶出厂后，在灌装、运输、堆码的过程中，桶底顶反复承受内压波动、振动冲击、温度变化，那些隐伤逐渐扩展，最终在某一次搬运或一次温度骤降时，裂开一道口子。

2. 钢板厚度不均——"薄的地方先破"

桶底顶拉伸成形时，边缘的材料厚度是逐渐变化的。理论上，拉伸后杯壁靠近底部的位置最薄。如果钢板本身厚度就不均匀——比如钢板有局部的厚度偏差、镰刀弯、或者表面有划伤——薄的那个点就成了应力集中点。拉伸时，其他位置还在正常变形，这个薄点已经被拉到了极限。材料好的情况下，它能均匀变形；材料不好的情况下，这个点就成了裂纹的起点。

有些裂纹在冲压后检查不出来，因为初始裂纹可能只有几个微米宽，藏在翻边内侧或拉伸圆角附近。但钢桶在使用过程中，尤其是装了液体、受到内压时，裂纹尖端产生应力集中效应，反复作用下裂纹像拉链一样逐渐撕开。这就是为什么有的桶出厂时气密试验、液压试验都合格，用了之后突然漏了——裂纹在服役期间长大了。

3. 材料晶粒度和夹杂物——"看不见的缺陷"

钢板是铁晶粒组成的。晶粒大小均匀、形状规则，材料变形时各晶粒协调一致，就不容易开裂。如果晶粒大小不均，或者有大颗粒的夹杂物（硫化物、氧化物），这些夹杂就像面团里的石子，拉伸时成为应力集中点，诱发微裂纹。GB/T 325.1中对钢板表面质量有A/B/C三级要求，但在实际采购中，有些钢桶厂为了省成本，选了表面质量稍差的钢板，或者没有严格按批次抽检，结果隐含缺陷的材料流进了生产线。

原因二：模具——"模具不合适，裂的就是必然"

假设材料没问题，但模具间隙没调好，同样能搞出裂纹。桶底顶拉伸成形，模具系统包括凸模（冲头）、凹模、压料圈。这几个零件的配合，直接决定了材料在成形过程中是"顺利变形"还是"被硬拉撕裂"。

1. 凸模圆角太小——"拐得太急，材料吃不消"

凸模圆角是拉伸成形中最关键的参数之一。凸模圆角的作用，是让钢板在从平面进入杯形的过程中，有一个平滑的过渡。如果圆角太小——比如设计值是R5，实际用成了R3，或者模具长期使用磨损后圆角变尖——钢板在绕过凸模圆角时，弯曲半径急剧缩小，材料局部受到的拉应力瞬间增大。相当于你折一根铁丝，折得越急，越容易断。

在桶底顶成形中，边缘区域本就处于拉伸变形的极限状态。凸模圆角太小，这个极限状态被进一步推向崩溃。结果是：边缘一圈材料在凸模圆角附近被"硬拉"出一个微小的裂纹，或者一条肉眼看不见的晶间损伤。如果这时候压料圈的压料力还偏大，材料流动更困难，裂纹就更容易产生。

2. 拉伸间隙不合适——"太松或太紧，都出问题"

凸模和凹模之间的间隙，叫拉伸间隙。这个间隙的大小，直接决定材料在拉伸过程中的流动状态。

●间隙太大：材料在凹模内没有被充分约束，边缘材料流动不均匀，有的地方被拉得多，有的地方被拉得少。拉得多的位置变薄加剧，

可能成为裂纹起点。更麻烦的是，间隙大了，材料容易起皱，压料圈压不实时，皱纹被压进模具，形成折叠裂纹——这种裂纹往往藏在褶皱里，冲压后很难发现。

●间隙太小：材料在凸凹模之间被挤得太紧，摩擦阻力急剧增大，材料变形困难。边缘材料被凸模强行拉拽，而不是平稳流动，局部应力超过材料极限，直接撕裂。这种裂纹通常比较明显，但有时候裂纹位置在翻边根部的内侧面，外观检查容易被忽略。

间隙的理想值，一般是材料厚度的1.1-1.3倍。但实际操作中，模具磨损、安装误差、甚至温度变化都会影响实际间隙。尤其是钢桶生产批量极大，一副模具一天可能要冲几千次，磨损积累很快。如果模具维护不到位，间隙逐渐偏离设计值，出裂纹的概率就会悄然上升。

3. 模具表面状态和润滑——"干磨出裂纹"

模具表面如果有划痕、凹坑、或者长期使用后光洁度下降，拉伸时材料与模具表面产生不均匀的摩擦，局部拉应力异常升高。再加上如果润滑不到位——比如拉伸油涂得不均匀、润滑油选择不当——材料在模具里的流动就更"生涩"。这些都会在边缘区域诱发微裂纹。

为什么有的裂纹是"隐形炸弹"？——裂纹的潜伏与扩展

这是最关键的问题：为什么有的桶底顶裂纹，冲压时看不出来，用了才裂？

1. 微裂纹阶段：肉眼看不见，但损伤已存在

材料在拉伸过程中，如果应力超过了材料的屈服强度但还没达到断裂强度，会形成一种叫"滑移带"的微观损伤。这些滑移带是晶粒内部的位错堆积，肉眼看不见，但材料的结构已经"松动"。在后续的冲孔、翻边、卷封等工序中，这些微损伤区域还会被进一步加工硬化，应力状态更复杂。

更隐蔽的是，有些裂纹可能只有几微米到几十微米宽，藏在桶底顶的内侧面——也就是拉伸成形后靠近凸模的那一面。钢桶的外观检验通常检查外表面，内侧面如果不是专门抽检，很容易被漏掉。而且微裂纹在干燥状态下，表面可能被氧化层或油污覆盖，更难发现。

2. 使用中的裂纹扩展：内压、温度、振动，一点点撕开

钢桶出厂后，裂纹进入"服役阶段"。这个阶段有三种力量在推动裂纹长大：

●内压波动：灌装液体时，钢桶受到内部压力。即使桶的设计压力是250kPa，日常灌装、搬运、堆码中的压力波动，也会给裂纹尖端施加循环载荷。裂纹尖端的应力集中效应，让每一次压力波动都像一次"微型拉扯"，裂纹逐渐扩展。

●温度变化：钢桶在灌装热液体、或从高温环境到低温环境运输时，材料热胀冷缩。桶底顶边缘因为厚度较薄，温度变化更敏感，热应力在裂纹尖端叠加，加速扩展。

●振动和冲击：运输过程中的颠簸、搬运时的跌落碰撞，给桶底顶施加动态载荷。边缘区域因为结构上的刚度突变（从平面到翻边的过渡），本来就是应力集中区，振动更容易诱发裂纹扩展。

这个过程，在材料学里叫疲劳裂纹扩展。裂纹长度从几微米，到几十微米，到几百微米，再到肉眼可见的毫米级——可能经历几天、几周甚至几个月。等用户发现渗漏时，裂纹已经大到无法忽视了。但追溯根源，裂纹在冲压车间就已经埋下了。

3. 卷边工序的二次伤害：让裂纹从"内伤"变"外伤"

桶底顶成形后，还要经过卷边工序。卷边过程中，桶底顶边缘材料再次被压盘顶压、拉伸。如果桶底顶边缘已经有微裂纹或滑移带损伤，卷边过程就是一次"二次拉伸"，可能把微裂纹扩大，或者让裂纹从内侧翻到外侧，变成可见的裂纹。但有时候裂纹"藏"在桶底顶内部，表面看起来完好，内部已经有了一条缝隙。这种桶在气密试验时可能勉强通过（因为卷边压紧暂时封住了缝隙），但用了之后，卷边松弛或内压升高，缝隙就通了，渗漏发生。

怎么防？——从材料、模具、检测到工艺控制

1. 材料管控：把好第一关

●杯突值必检：每批次钢板进厂，必须做杯突试验。GB/T 325.1要求杯突值≥9.0mm，但建议制桶厂自己加严到≥9.5mm，留点安全余量。

●表面质量检查：用目视+触感检查钢板表面，有划伤、锈斑、厚度明显不均的钢板直接拒收。

●化学成分抽检：尤其是对C、Mn、S、P含量进行光谱分析，确保钢质均匀，夹杂物控制在合理范围。

●供应商分级管理：对钢板供应商建立质量档案，连续出现杯突值偏低或表面问题的批次，要追溯到供应商的生产批次，必要时更换供应商。

2. 模具管理：别让模具"带病作业"

●凸模圆角定期检查：用R规或投影仪定期检查凸模圆角半径，磨损超过0.2mm就要修模或更换。不要等出裂纹了再查模具。

●间隙测量与调整：每次换模或批量生产前，用塞规检查凸凹模间隙，确保在1.1t-1.3t范围内（t为材料厚度）。

●模具表面维护：定期抛光凸模和凹模工作面，保持表面光洁度Ra≤0.8μm。有划痕或凹坑立即修复。

●润滑管理：使用专用的拉伸润滑油，确保涂覆均匀。润滑不仅减少摩擦，还能降低模具温度，延长模具寿命。

3. 检测手段：别让隐形裂纹溜过去

●首件检查+巡检：每批次生产前，拉伸首件必须解剖检查——切开桶底顶，观察边缘内侧有无微裂纹。生产中每50-100件抽检一件做解剖。

●水压试验或气密试验：对桶底顶单独做强度试验——把成形的桶底顶装在专用夹具上，施加略高于正常工作压力的液压或气压，保压一定时间，观察有无渗漏或变形。这个试验能暴露一些冲压时没显现的裂纹。

●放大镜/内窥镜检查：对冲压后的桶底顶内侧面，用5-10倍放大镜或工业内窥镜抽检，尤其关注翻边根部和拉伸圆角过渡区。裂纹早期通常从内侧面开始。

●超声波或涡流探伤：对于高要求的钢桶（如UN危包桶、食品级桶），建议对冲压后的桶底顶做超声波探伤或涡流探伤，检测内部微裂纹。虽然增加了成本，但比起用户投诉和退货，这点投入值得。

4. 工艺参数优化：给材料留足变形空间

●压料力控制：压料力不能太大，否则边缘材料被锁死，只能靠拉伸变形，容易撕裂。但也不能太小，否则起皱。需要通过试模找到最佳压料力，并在生产中稳定控制。

●拉伸速度：拉伸速度太快，材料变形不均匀，局部应变率过高，容易开裂。适当降低冲床速度（在保证效率的前提下），让材料有充分时间均匀流动。

桶底顶边缘的横向裂纹，表面上是使用中出现的问题，实际上是材料和模具两个"病根"在冲压阶段就埋下的。材料延展性不够、模具圆角太小或间隙不合适，都是可以把控的因素。真正让人头疼的，是那些隐形裂纹——冲压时看不出来，用的时候才暴露，而且一旦暴露，往往是批量性的质量事故。

钢桶行业有句话："气密试验过了，不代表用着不漏；液压试验过了，不代表经得起摔。"真正的质量，不是检出来的，是造出来的。从钢板进厂检验到模具参数校准，从首件解剖到过程巡检，每一步做到位，桶底顶这道裂纹才能被扼杀在萌芽状态。

裂纹不是运气，是规律。摸透了规律，就不会被它偷袭。

【说明：关于桶底顶的裂纹问题，是经常出现的，原因也是方方面面的，本文重点讲了模具和材料的问题，当然还可能有其它原因，我们会在其它文章中讨论，所以，本文有失偏颇之处，还请海涵。】
