【专利介绍】海绵钛包装用钢桶

专利号：CN 20128028Y

专利权人：攀枝花钢企恒升包装制品有限公司

发明人：谭国伦、魏德章、魏勇平、张石宽、徐铁龙

【摘要】

本实用新型公开了一种海绵钛包装用钢桶，该钢桶包括桶底、桶身、桶盖，桶底与桶盖分别安装在桶身两端的底部和上部，桶底边缘与桶身底部边缘紧密结合后卷边密封；桶身上部边缘和桶盖边缘分别向外翻转成圆弧状的耳环，此两耳环之间有一圆环形密封圆，耳环外安装有一圆环形锁口桶箍，锁口桶箍横断面形状与桶盖边缘耳环形状相适配；该锁口桶箍上有紧固耳片，紧固耳片之间穿有紧固螺栓；桶盖上有一孔，孔中旋有密封螺塞。本实用新型气密性好，能保障充入的氩气或者其它惰性气体不泄漏。

【权利要求书】

1、海绵钛包装用钢桶，包括桶底(7) 、桶身(13) 、桶盖(3) ，桶底与桶盖分别安装在桶身两端的底部和上部，桶底边缘与桶身底部边缘紧密结合后卷边密封；桶身上部边缘和桶盖边缘分别向外翻转成圆弧状的耳环，其特征在于，所述两耳环之间有一圆环形密封圈(4) ，耳环外安装有一圆环形锁口桶箍(2) ；桶盖上有一孔，孔中旋有密封螺塞。

2、根据权利要求1 所述的海绵钛包装用钢桶，其特征在于，锁口桶箍(2) 横断面形状与桶盖边缘耳环形状相适配；锁口桶箍上设置有紧固耳片(12) ，紧固耳片之间穿有紧固螺栓(1) 。

3、根据权利要求l 或2 所述的海绵钛包装用钢桶，其特征在于，密封螺塞由密封螺栓(8) 、平垫(10) 和密封垫圈(9) 组成。

【说明书】

1、技术领域

本实用新型属钢桶包装技术领域，涉及一种开口钢桶，特别涉及一种海绵钛包装用钢桶。

2、背景技术

现有钢桶分为闭口钢桶和开口钢桶两大类，主要用于盛装某些物质。一般说来，闭口钢桶用于包装流体状物质，为防止所盛装流态物质泄漏，有关标准对该类钢桶有气密要求，由于钢桶采用闭口形式，所以这类钢桶多能满足气密要求；开口钢桶用于包装固态状物质，一般不需要气密性要求，《包装容器钢桶》国家标准GB/T 325-2000 对开口钢桶也未作气密性规定；因此，当用开口钢桶包装某些特定固态物质同时根据这些特定固态物质的贮存特性而又要求开口钢桶具有很好的气密性时，现有开口钢桶均不能满足使用要求。由于海绵钛生产一般采用镁法工艺，产品海绵钛中残留有少量的氯化镁，和大气接触时氯化镁会发生吸水反应，影响海绵钛质量。所以，包装、运输和储存镁法海绵钛时，须在包装容器内充入氪气以保护海绵钛质量。国家标准GB/T 2524-2002 《海绵钛》规定“海绵钛包装桶为镀锌铁桶，桶内衬有塑料薄膜，用大直径揭盖密封”。大直径揭盖密封即是开口钢桶密封形式。由于海绵钛的特定贮存特性，要求海绵钛盛装在开口钢桶后必须对钢桶抽空后再充氩，充入开口钢桶内的密封氩气不能泄漏，这就要求包装海绵钛的开口钢桶需要很好的气密性。目前，国内外钢桶制造企业生产的开口钢桶均达不到气密要求。不能用于包装、运输、储存金属海绵钛。

3、实用新型内容

针对现有开口钢桶密封性能差、不能用于包装海绵钛的问题，本实用新型提供一种密封性能好的海绵钛包装用钢桶。

本实用新型的技术方案是，所述海绵钛钢桶包括桶底、桶身、桶盖，桶底与桶盖分别安装在桶身两端的底部和上部，桶底边缘与桶身底部边缘紧密结合后卷边密封；桶身上部边缘和桶盖边缘分别向外翻转成圆弧状的耳环，此两耳环之间有一圆环形密封圈，耳环外安装有一圆环形锁口桶箍，锁口桶箍横断面形状与桶盖边缘耳环形状相适配；该锁口桶箍有一开口，该开口两端锁口桶箍上分别有一紧固耳片，紧固耳片之间穿有紧固螺栓；桶盖上有一孔，孔中旋有密封螺塞。

采用本实用新型盛装海绵钛后，通过锁口桶箍上的紧固螺栓将锁口桶箍把紧，从而实现桶盖与桶身之间的良好密封，达到气密性要求，保障充入的氯气或者其它惰性气体不泄漏。

4、附图说明

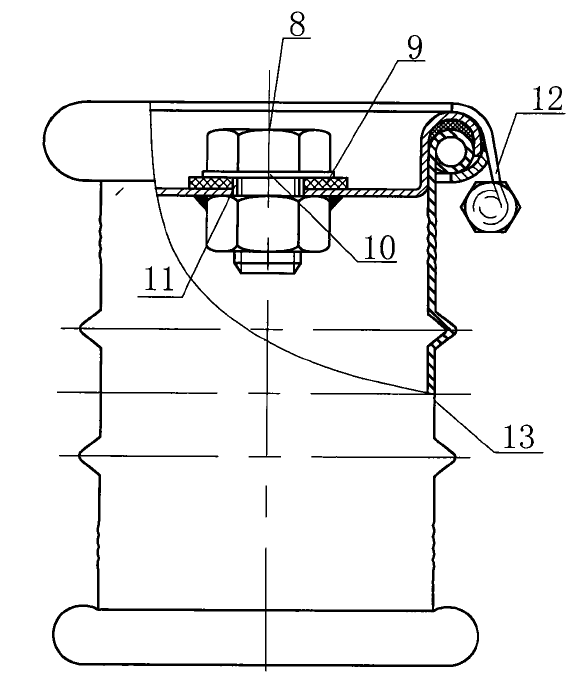

图1 为本实用新型的主视图；

图2 为图1的左视图；

图中：1 为紧固螺栓；2 为锁口桶箍；3 为桶盖；4 为密封圈；5 为钢桶环筋；6 为钢桶波纹；7 为桶底；8 为密封螺栓；9 为密封垫圈；10 为平垫片；11 为冲气孔；12 为紧固耳片；13 为桶身。

5、具体实施方式

下面结合附图对本实用新型作进一步说明。

所述海绵钛包装用钢桶包括桶底7 、桶身13 、桶盖3, 桶底、桶盖呈圆盘状，桶身呈圆柱状，为了使桶身有足够的支撑强度，在加工桶身时，在桶身圆周上滚列出数条环筋5 和波纹6 ；桶底与桶盖分别安装在桶身两端的底部和上部，桶底7 边缘与桶身底部边缘紧密结合后卷边密封；桶身上部边缘和桶盖边缘分别向外翻转成截面为圆弧状的耳环，此两耳环之间有一圆环形密封圈4, 耳环外安装有一圆环形锁口桶箍2, 锁口桶箍横断面形状与桶盖边缘耳环形状相适配；安装锁口桶箍的目的是将耳环及其之间的密封圈把紧以实现密封，因此为实现密封目的并方便安装，圆环状锁口桶箍上有一断开的开口，或者没有断开的开口但需要将其做成非固定连接结构，该开口两端锁口桶箍上分别有一紧固耳片12, 紧固耳片之间穿有紧固螺栓1; 为了方便气体充入，在桶盖上设置有一冲气孔11, 冲气孔中旋有密封螺塞，密封螺塞由密封螺栓8 、密封垫圈9 、平垫片10 组成。

生产本钢桶时，首先单独生产桶盖、桶身、桶底、锁口桶箍、密封圈等部件，后组装。组装时，先将桶底7 与桶身13 装配贴合后卷边；再在桶身上部边缘放上密封圈4 后盖上桶盖3 并安装锁口桶箍2 后用紧固螺栓把紧，最后在冲气孔11 中旋紧密封螺塞。

使用该钢桶包装海绵钛时，工作人员先将钢桶紧固螺栓1 松掉，取掉锁口桶箍2, 揭开桶盖3，向桶内套入内衬塑料薄膜袋，加入规定量的海绵钛产品，向袋内充入一定量的氩气后对薄膜袋口进行捆扎，再将钢桶桶盖3 盖好，放上锁口桶箍2, 拧紧紧固螺栓1 ，旋开密封螺塞，抽出钢桶内空气，充入氩气后拧紧密封螺塞。
