改进型散装化工物料气密性周转桶

文/钟存仁

【编者按】

国内著名包装行业专家陆文正先生提议：

“《钢桶包装网》能够关心一下金属中型散装容器吗？为了一种特别麻烦的危险化学品连二亚硫酸钠（保险粉），安监部门还特地制定了一个行业标准《AQ 3011-2007_连二亚硫酸钠包装安全要求》来规范保险粉的包装运输。国内的主要生产企业是广东中成化工。该公司还在2003年申请了一项实用新型专利CN2545100Y。这也可以算一种特殊的钢桶吧？”

陆文正先生作为国内塑料包装业的著名专家，一直以来，非常关注钢桶包装业的发展，经常提出一些非常有见地的意见。今天，应陆文正先生的提议，我们先向行业内朋友们介绍一下关于改进型散装化工物料气密性周转桶“，以拓展我们的思维。我们也借此衷心感谢陆文正先生的关心和支持！

对此产品有什么好的建议，希望和行业朋友们赐教！如你对该产品感兴趣，请直接与广东中成化工有限公司联系。

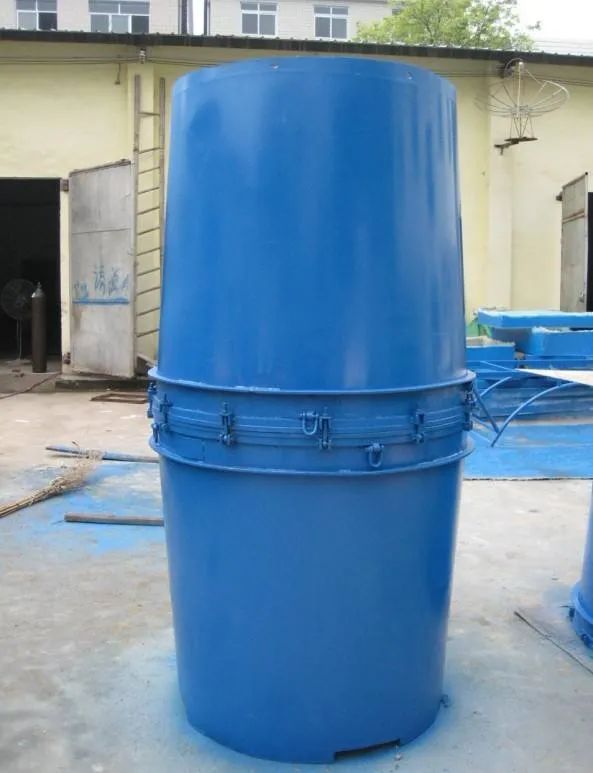

改进型散装化工物料气密性周转桶

该产品是广东中成化工有限公司的专利产品，产品发明人是钟存仁、姜庆、刘林海。

【摘要】

本实用新型提供一种改进型的散装化工物料气密性周转桶，其特征是由两个截头圆锥型的上桶和下桶构成，上下桶的桶沿焊有接口圈，两个桶对接处垫有O型密封圈，下桶口圈上车制O型密封槽，下桶沿口圈上焊有活节螺栓连接件，连接件上装有销轴和开口销，上桶沿加强板上也焊有连接件，两桶口对口对接后，用活节螺栓经压板连接紧固，用O型橡胶圈密封。该周转桶与一次性包装能相比具有可重复使用，大量节约钢材，装卸方便，适于机械化作业及装载量大等优点，特别适合散装化工物料装运使用。

【权利要求书】

1、一种改进型的散装化工物料气密性周转桶，其特征是该周转桶是由两个截头圆锥型桶，即上桶(1)和下桶(3)构成，在上下桶的桶沿焊接口圈，两个桶对接处垫有O型密封圈(12)，下桶口圈上车制O型圈密封槽，下桶沿口圈外壁上焊有活节螺栓连接件(7)，连接件上装有销轴(14)和开口销(15)，上桶沿加强板上也焊有连接件，两桶口对口对接后，用活节螺栓(7)经压板(13)连接紧固，用O型密封圈密封。

2、根据权利要求1所述的周转桶，其特征在于上桶顶部开有进料口A，用小桶盖(11)和盖密封圈(8)及活节螺栓(9)紧固密封。

3、根据权利要求1所述的周转桶，其特征在于下桶底部可开或不开卸料口，若开，则也用小桶盖(11)和盖密封圈(8)加活节螺栓(9)紧固密封。

4、根据权利要求1所述的周转桶，其特征在于下桶底部设有脚(6)、叉车孔(17)和加强筋(18)。

【说明书】

改进型散装化工物料气密性周转桶

1、技术领域

本实用新型涉及散装物料包装容器，特别是一种经改进后的散装 化工物料气密性周转桶。

2、背景技术

目前，我国生产的保险粉外包装主要是用0.5～0.8mm厚的冷轧钢 板制成50kg或者100kg装的钢桶，气压密封或用锁紧圈密封，内包 装为两层塑料膜袋。这种钢桶都是一次性使用，一吨保险粉包装约用 去120公斤钢板，拆桶后即做废料处理，造成资源浪费而且增加环保 负担；另外因容积较小，包装量有限，不适合机械化装卸物料，造成 许多用户使用不方便；再则壁较薄，长途运输中容易碰撞变型，造成 密封性能下降，形成安全隐患。

3、发明内容

本实用新型的目的就是克服现有技术的不足，提供一种可重复使 用，降低包装成本，减少废弃物，容器包装量大，减轻劳动强度，便 于机械化操作；且可另加包装，使运输更安全可靠的散装化工物料气 密性周转桶。

本实用新型的目的是这样实现的：一种改进型的散装化工物料气 密性周转桶，该周转桶由两个截头圆锥型桶，即上桶1和下桶3构成， 在上下桶的桶沿焊接口圈，两个桶对接处垫有O型密封圈12，下桶 口圈上车制O型圈密封槽，下桶沿口圈外壁上焊有活节螺栓连接件7， 连接件上装有销轴14和开口销15，上桶沿加强板上也焊有连接件， 两桶口对口对接后，用活节螺栓7经压板13连接紧固，用O型密封 圈密封。

——所述的上桶顶部开有进料口A，用小桶盖11和盖密封圈8 及活节螺栓9紧固密封。

——所述的下桶底部可开或不开卸料口，若开，则也用小桶盖 11和盖密封圈8加活节螺栓9紧固密封。

——所述的下桶底部设有脚16、叉车孔17和加强筋18。

使用时装料之前，将内包装(塑料膜袋和柔性集装袋)从进料口 放入容器后，倒料时，先把上下桶对接处的螺栓拧开，把上桶扯出， 然后把集袋整体吊出卸料，或根据要求从下桶卸料口放料。放料完后， 将上桶倒转叠入下桶中，中型容器之间也可互相套叠。容器尺寸可以 根据运输工具的条件而调整，以20尺标准集装箱为例，一个集装箱 可以装10个中型容器，装载量约18吨，回收时可以装50个容器， 重约15吨。由此可见，本实用新型与已有技术相比具有如下优点：

本中型容器的主要特点首先是上下两个截头圆锥型桶对接，省去 了两个盖子，降低了自身重量，同时节省了空间；第二是采用O型 圈密封，活节螺栓紧固，活节螺栓上套有压板，勾住上桶防止螺栓移 位和保证上、下桶相对位置，这种结构密封可靠，联接牢固，装卸方 便；第三是上桶顶部装有泄爆口和泄爆胶片，可保证在桶内压力，温 度骤增时(压强大于0.2Mpa)，可以泄爆，避免容器爆裂和伤人。另 外，单件装载量大，机械作业方便；卸料后，上下桶可以倒转套叠， 节约回收费用；本身具有三种卸料方式(集装袋吊出，底部放料或用机械将桶倒转后从上面进料口卸出)，可以适应用户不同的条件；根据所装物料的性质，可以加装内包装以提高安全性或不加以降低成本。

4、附图说明

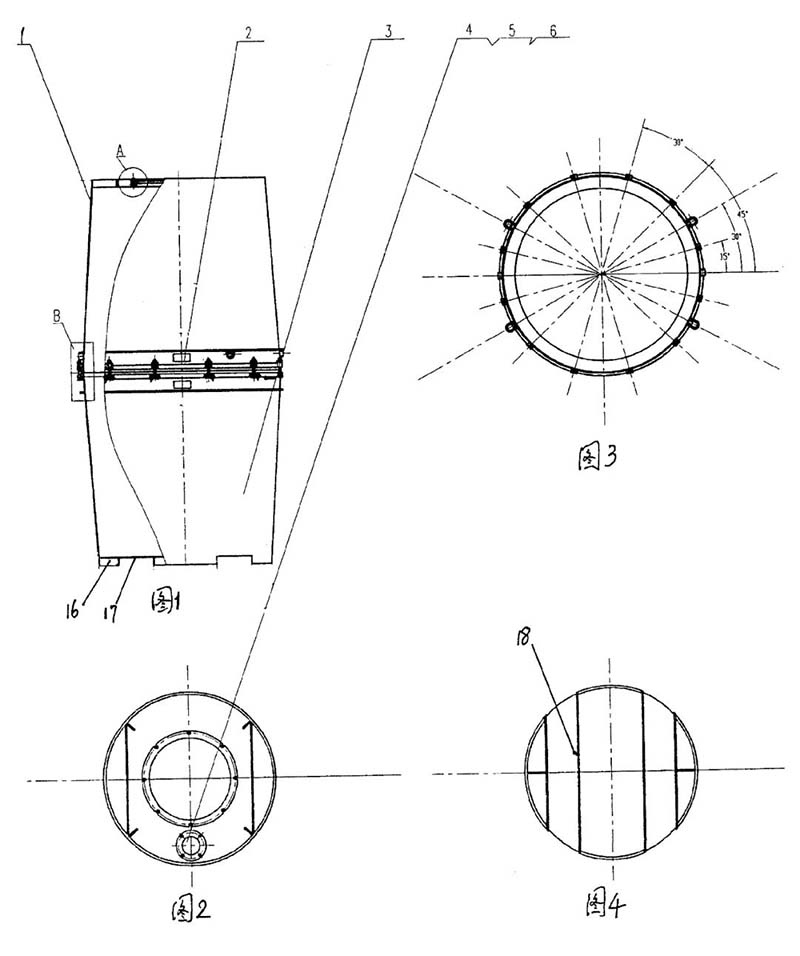

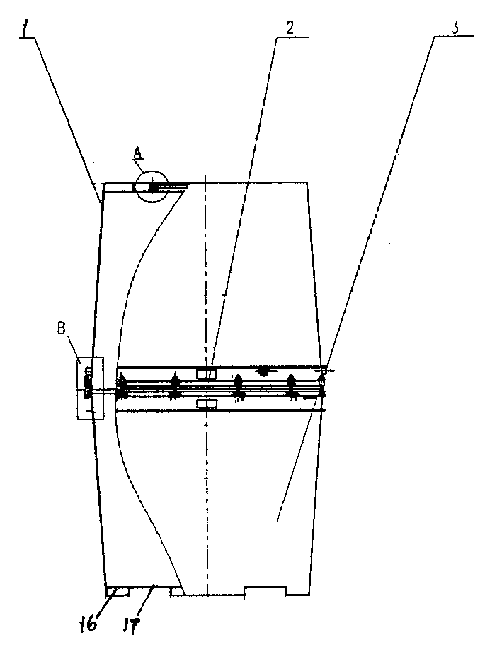

图1是本实用新型一种具体结构的剖视图

图2是本实用新型上桶顶部的俯视图

图3是本实用新型上下桶对接口圈示意图

图4是本实用新型下桶底部的仰视图

图5是图1A处的放大图

图6是图1B处的放大图

在图1-图6中，1为上桶，2是铭牌，3为下桶，4为安全压盖， 5为螺母，6为安全胶片，7为活节螺栓，8为盖密封圈，9为活节螺 栓，10为螺母，12为O型密封圈，13为压板，14为销轴，15为开 口销，16为脚，17为叉车孔，18为加强筋。

5、具体实施方式

如图1所示，本实用新型的上桶1和下桶3是用桶壁为3-4mm 钢板焊接而成的，截头圆锥桶，足以提高抗变形能力。在上下桶的桶 沿焊接口圈，使桶沿的宽度和钢板增加，便于对接，两个桶对接处垫 上O型橡胶密封圈12，下桶口圈上车制O型圈密封槽，在下桶沿圈 外壁上焊有活节螺栓(M12×40)连接件7，连接件上装有销轴10× 45(B型)和开口销(205×30)，上桶沿加强板上也焊有连接件，两 桶口对口对接后，用活节螺栓M12×40经压板13连接紧固，用O型 橡胶圈密封。在上桶1顶部开进料口，用小桶盖11和盖密封橡胶圈 8及活节螺栓(M12×100)紧固密封。在下桶3底部设叉车孔17， 脚16和加强筋18，以方便运输和装卸。下桶底部还可根据用户的条 件和要求可加开或不加开卸料口，若开卸料口也按上桶顶部的出料口 一样紧固密封。

本实用新型主要用于装运保险粉，亦适用于散装化工物料的包装。
