杨文亮：图解印度钢桶法兰S形锁装技术

文/杨文亮

印度Technocraft公司独创的闭口钢桶封闭器法兰S形锁装技术，在国际上一直是倍受关注的，通过近年来在一些重要的钢桶包装领域的应用情况来看，这项技术创新是非常成功的。这项技术的实施，主要通过法兰锁装模具的更改来实现的，标准的法兰锁装模具不能实现S形锁装。

今天，我们通过图解的方法，向大家展示S形锁装技术的结构、原理和优点。

1、常规锁装S形锁装与结构比较

如图1为常规的法兰锁装结构。图2为S形的法兰锁装结构。

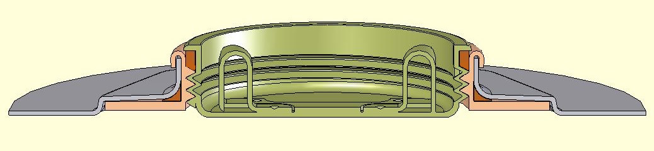

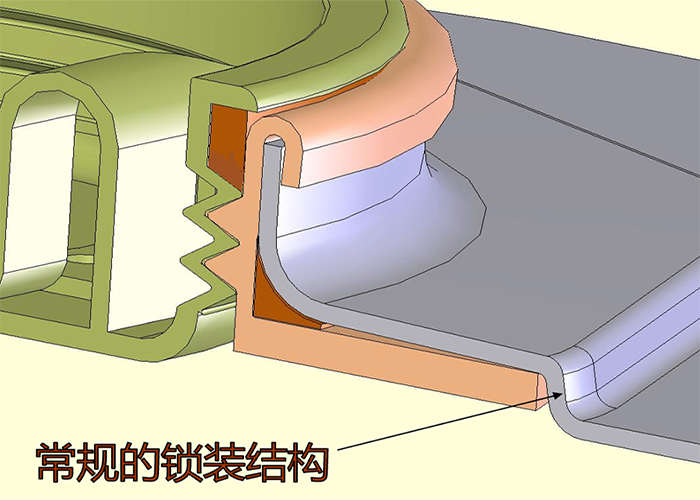

图1 常规的法兰锁装结构

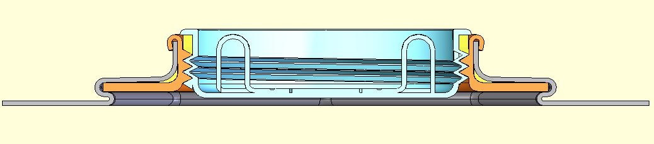

图2 S形的法兰锁装结构

2、结构原理比较

如图3为常规的法兰锁装局部结构图。图4为S形的法兰锁装局部结构图。图5为常规的法兰锁装原理图。图6为S形的法兰锁装原理图。

图3 常规的法兰锁装局部结构图

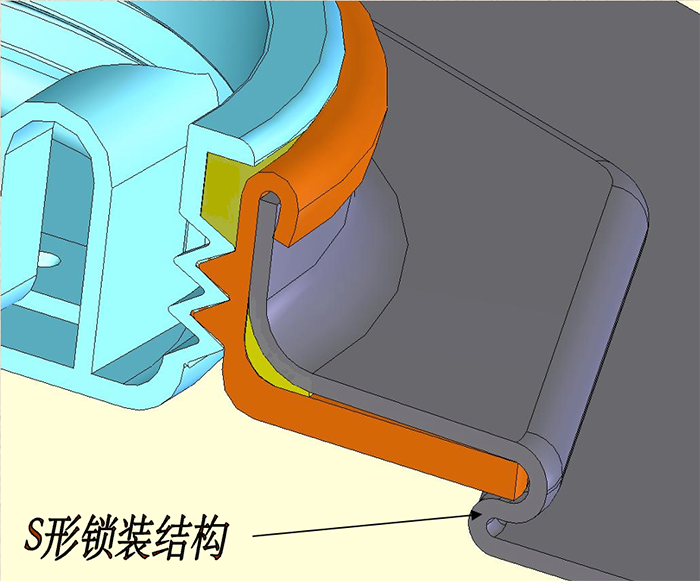

图4 S形的法兰锁装局部结构图

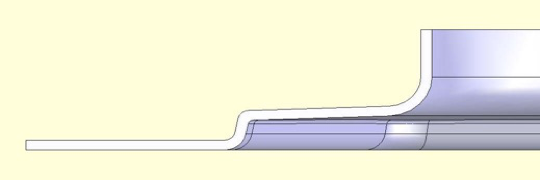

图5 常规的法兰锁装原理图

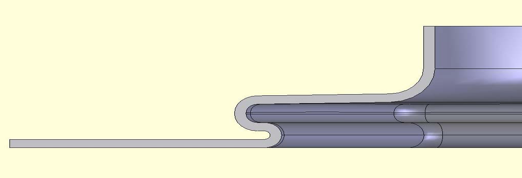

图6 S形的法兰锁装原理图

3、常规法兰锁装与S形锁装钢桶的跌落试验比较

如图7所示，常规法兰锁装后，对钢桶进行跌落试验，试验结束后，发现法兰与桶顶已经分离，这种情况，常造成桶口渗漏。

图7 常规法兰锁装后跌落试验结果

如图8所示，S形法兰锁装后，对钢桶进行跌落试验，试验结束后，发现法兰与桶顶没有分离，保证了桶口的密封性能。

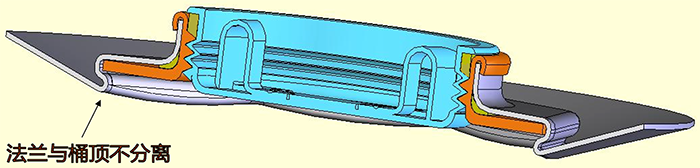

图8 S形法兰锁装后跌落试验结果

4、总结

如图9为国家标准法兰锁装结构，在钢桶实用中，常常因摔碰等原因，致使桶顶变形，变形后的桶顶，其法兰锁装部分经常被损坏，造成桶顶锁处泄漏。

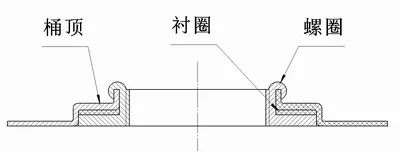

图9 常规标准法兰锁装结构示意图

如图10所示，我们在钢桶跌落试验中，常会出现桶顶变形后法兰锁装部位结构被破坏的情况，在这种情况下，原先的密封结构也改变了，使这里不再密封，这是传统螺圈装配结构中最为薄弱的环节。

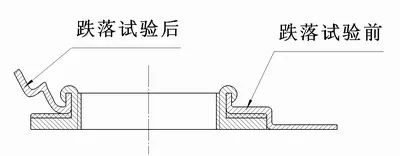

图10 标准法兰锁装结构跌落前后示意图

为了解决这个问题，印度TECHNOCRAFT公司提出了S形法兰锁装结构，经过试验和实际应用，这种法兰锁装结构安全可靠，密封性好。“S”型装配结构在各种摔碰试验中，都不会丧失密封性能（如图11所示）。

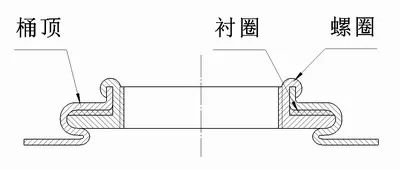

图11 S形法兰锁装结构示意图

（注：图中标注的“螺圈”是国内制桶企业对“法兰”的俗称，桶塞也被称俗称为“螺塞”。）

（资料来源：Technocraft）
