杨文亮：图解崔苏尔R型桶塞的结构原理

文/杨文亮

崔苏尔的R型桶塞，为桶塞和法兰的无故障密封和开启设计了更高的标准。它解决了困扰钢桶行业多年来桶塞封密不良的瓶颈（如图1所示）。

图1 崔苏尔R型桶塞

一、有什么问题？

标准的桶塞设计是将垫圈固定在桶塞的圆柱形部分上，刚好在边缘下方。按照这种设计，当拧紧塞子时，垫圈可以从桶塞和法兰之间挤出来。这种效应被称为“溢圈”，会在自动桶塞拧入时造成灌装系统停工（如图2所示）。

图2 桶塞拧入时垫圈“溢圈”

在按标准设计制造的桶塞，桶塞垫圈有时会在拆卸桶塞时“卡”在法兰上。这种“夹圈”效应会导致垫圈卡死或损坏，从而导致产品污染和灌装生产线停工（如图3所示）。

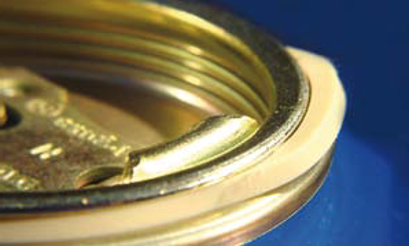

图3 桶塞拆卸时垫圈“夹圈”

二、如何解决？

崔苏尔R型塑料桶塞设计，使垫圈牢固地定位在桶塞上。当桶塞按标准的安装扭矩紧固时，向内倾斜的锥形垫圈座，减少了垫圈“溢圈”的风险（如图4所示）。钢制桶塞上新设计的固定环确保垫圈在桶塞拧开时保持在原位，从而减少了“夹圈”的风险（如图5所示）。

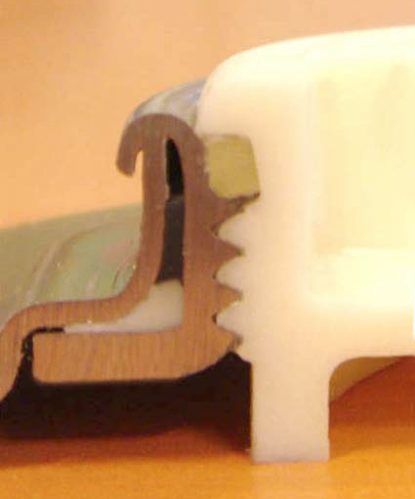

图4 R型塑料桶塞的倾斜结构

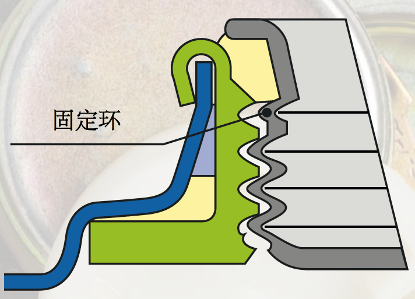

图5 R型桶塞的固定环结构

三、应用实践

为了在实践中进行广泛应用，崔苏尔向用户提供了全系列的手动和气动工具和模具，以支持R型钢制桶塞和塑料桶塞的密封和开启，在用户中推广和宣传R桶塞的实用方法，以实现钢桶最佳的封闭器密封性能。在试用中，得到广大用户的支持和肯定，所以，目前在欧美，R型桶塞已经成为一项新标准桶塞被广泛使用。

如图6和图7为G2规格的R型钢桶塞和塑料桶塞安装垫圈后的结构。

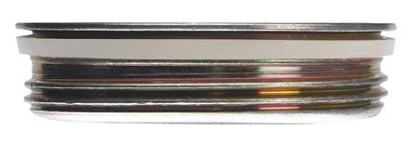

图6 R型钢桶塞结构

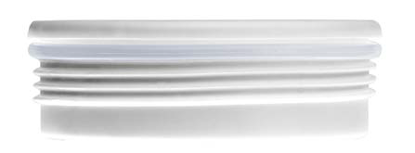

图7 R型塑料桶塞结构

四、优选方案

1、目前，R型桶塞设计，已经成为崔苏尔钢桶塞和塑料桶塞的标准配置。

2、为了防止腐蚀，标准的钢桶塞是经过镀锌表面处理的。对于特殊应用，也可以提供不锈钢、磷化或低碳钢镀锡桶塞。

3、塑料桶塞用于钢桶包装时，也可采用白色的PP、PE和尼龙材料制造（如图8所示）。

4、所有用于钢桶的R型塑料桶塞，都会通过Factory Mutual的认证许可，并带有<FM>标记。

图8 采用不同材料制造的桶塞

五、总结

1、与标准桶塞相比较，R型桶塞打开更快更容易。

2、R型钢桶塞独特的固定环设计，意味着垫圈不会产生“夹圈”和“溢圈”问题。

3、R型塑料桶塞锥形垫圈座的设计，意味垫圈不会因为“溢圈”问题造成灌装线停止。
