钢桶底盖冲压拉深过程为什么要润滑？

文/杨文亮

高大上的钢桶底盖开卷校平冲压生产线，据说模具三年不用换，原因总算让我找到了。

这个钢桶底盖生产线，看上去非常的高大上。据介绍说，其模具使用寿命非常高，三年都不用换修，让我们认真研究一下。

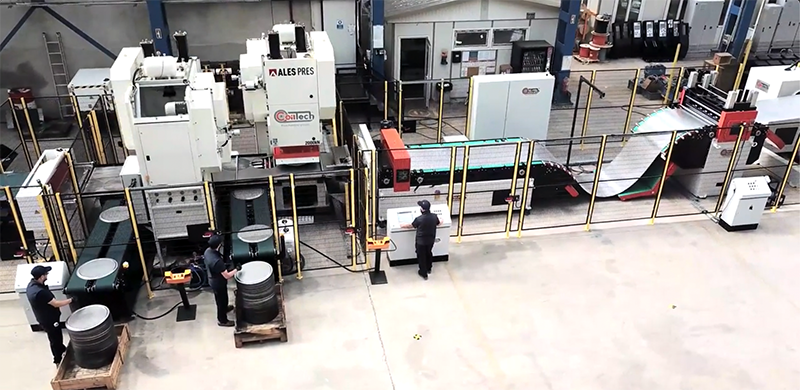

看看下面的截图：

点图片看视频

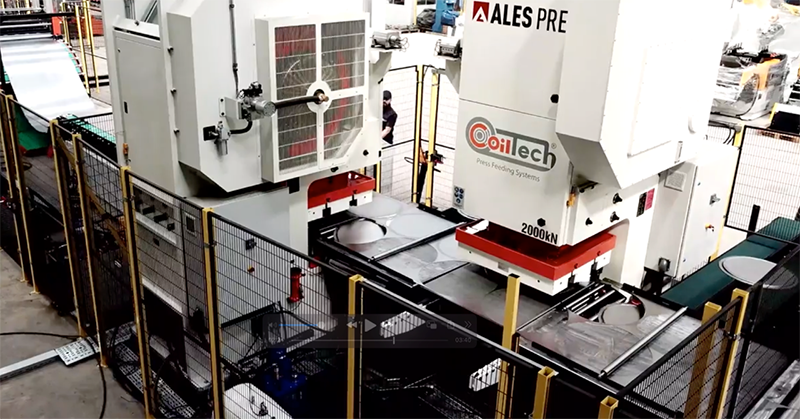

认真看看，发现在冲压前的钢板上，现出一个圆圈。这是润滑油！

镜头拉近再看一下。

对的，就是这样的。

其实对于冲压模具的拉伸刃口的润滑，也不是啥新鲜事儿，我们以前就用过。

但是，就我们走访的多家制桶企业的现状看。目前国内多数企业并没有真正使用。这导致冲压模具磨损加快，产品质量问题层出不穷。

所以，对于这件事，不可小觑！应该重视起来！

那么，钢桶底盖冲压拉深过程为什么要润滑呢？

桶底盖冲压拉深时，润滑的目的有以下几方面：

1、降低钢板与模具间的摩擦系数，从而使拉深力降低。经验证明，有润滑剂与无润滑剂相比，拉深力可降低30%左右。

2、提高钢板的变形程度，降低了极限拉深系数，从而减少拉深应力。

3、润滑后的冲模，容易从冲模中取出桶底盖工件。也就是工件脱模更容易，不会卡在模具里。

4、保护模具表面并易使模具冷却，从而提高模具寿命。

5、保证桶底盖表面质量，不致使表面擦伤。

6、能有效保证桶底盖的加工质量，减少裂纹、破裂、起皱等缺陷。

使用润滑剂时，一般在凹模与钢板之间加润滑剂，而对于桶底盖的内表面，凸模上可以不必涂润滑剂，这样对拉深加工是有好处的，有助于降低拉深系数。

常用的冲压润滑油，多采用锭子油为主要原料，可加入一些其它的助剂。我这里提出三种常用配方，供大家参考。

1、配方一：

锭子油43%

鱼肝油8%

石墨15%

油酸8%

硫磺5%（以粉状加入）

钾肥皂6%

水15%

2、配方二：

锭子油33%

硫化蓖麻油1.6%

鱼肝油1.2%

白垩粉45%

油酸5.5%

苛性钠0.1%

水13.6%

3、配方三：

钾肥皂20%

水80%（将肥皂溶于温水中）

如果嫌麻烦，直接选一种常用的机械润滑油也是可以的，哈哈……

在使用润滑剂时，应注意到润滑剂不能有怪味而影响人身健康，并且拉深后容易去除。
