关于钢桶灌装前的相容性试验及密封胶被物料溶解的问题

文/辛巧娟

【问】

辛老师：您好！我们是一化工企业，有很多产品需用钢桶灌装，我想请教下，钢桶在第一次灌装前需要做相容性实验么？您文章里说钢塑复合桶需要6个月的相容性实验，我查看了相关资料也没找到对于钢桶的界定。

【答】

钢桶一般不需要做相容性试验，因为您在采购钢桶时，已经告知供应商钢桶内盛装货物的性能，桶厂是按内盛装货物的要求向您推荐符合要求的钢桶，工厂也是按销售订单制做。

而钢塑复合桶情况与钢桶直接接触不一样，它与货物直接接触的是塑料，塑料包装作为运输包装没问题，但如果作为化学品贮存包装，时间长了会有塑化剂等物料析出，从而性能也发生变化。

【问】

辛老师，我们这边有种物料，用普通钢桶盛装。但有时侯钢桶底部会有渗漏情况，这种产品我们做了下实验，与桶底卷边内部的密封胶有反应，由于我们灌装量比较大，这个渗漏问题每月大概有二十桶。为此，我们也很是苦恼，有没有什么方法可以解决的，请教下？

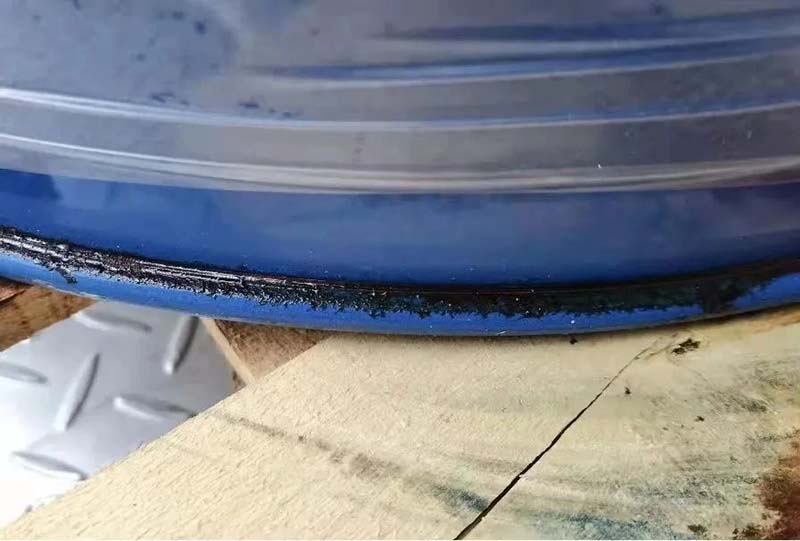

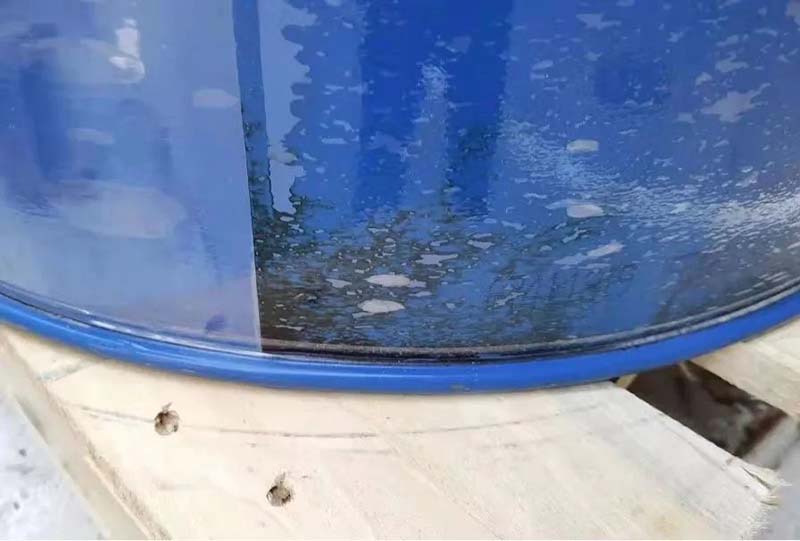

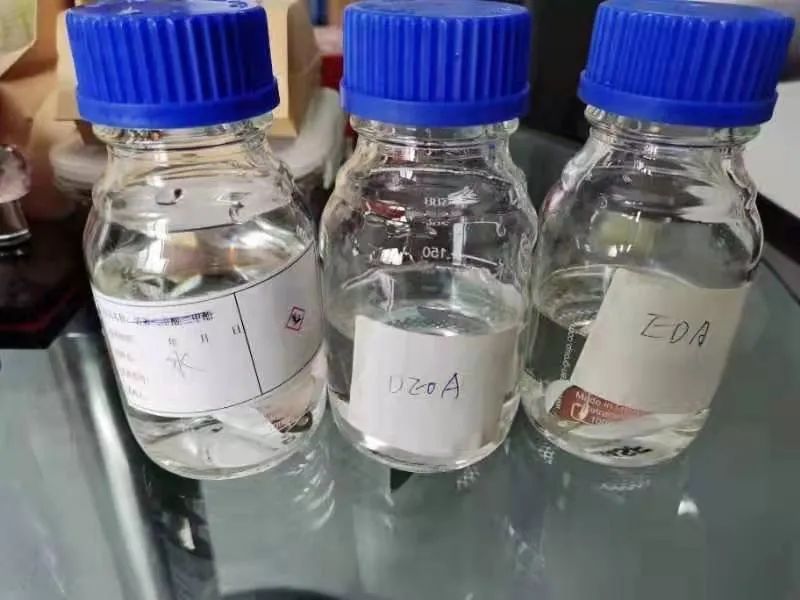

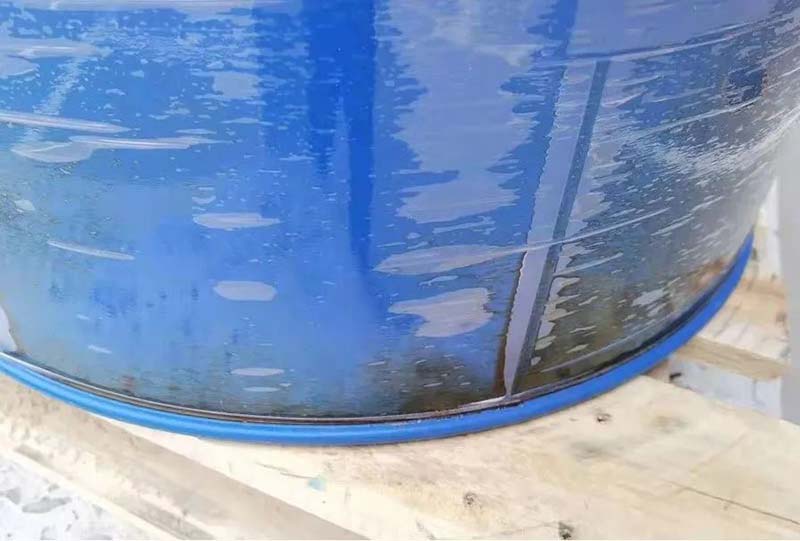

下面提供的是我们产品的性能理化特性及渗漏钢桶的图片：

产品理化特性：

1、形状：液态

2、颜色：无色至黄色

3、气味：胺味

4、嗅觉阈值：因呼吸方式难以确定敏感属性。

5、PH值：12.2（100g/1，20度）

6、pKA：7.23~7.44（25度）；9.7~10.18（25度）

7、熔点：11.1度（DTA）

8、沸点：117.1度（测定值）

9、闪点：38度（德国工业标准51755，闭杯）

10、可燃性（固体/气体）：易燃（来自闪点）

【答】

从理化特性我们不难看出，该产品属碱性，而钢桶使用的密封胶也是碱性，钢桶密封胶一般是由天然乳胶及其助剂制成的，天然乳胶成膜后，会形成弹性很好的密封胶圈，有良好的密封效果，但贵公司盛装的产品是PH为12.2，碱性很强，部分天然乳胶会被溶解，如果钢桶制做过程中喷胶不均匀或有断胶现象，胶膜薄的地方胶被溶解后就容易产生渗漏。当然这是分析问题的一种假设，目前钢桶企业预卷喷胶工艺都非常成熟，断胶现象很少存在，尤其是大中型自动化程度高的钢桶企业，目前工艺先进，卷封质量过关，又采用优质密封填料，所以制造过程注胶量少于以前，但对您说的产量，特殊问题特殊对待，您可要求桶厂在生产盛装该产品的桶时，每盖多注入2克的密封胶。

对于要求较高的货物，钢桶密封胶建议选用质量较好的相对更安全。国产密封胶建议选用厦门“白鹭牌”；进口密封胶，建议选用汉高“Darex”牌。

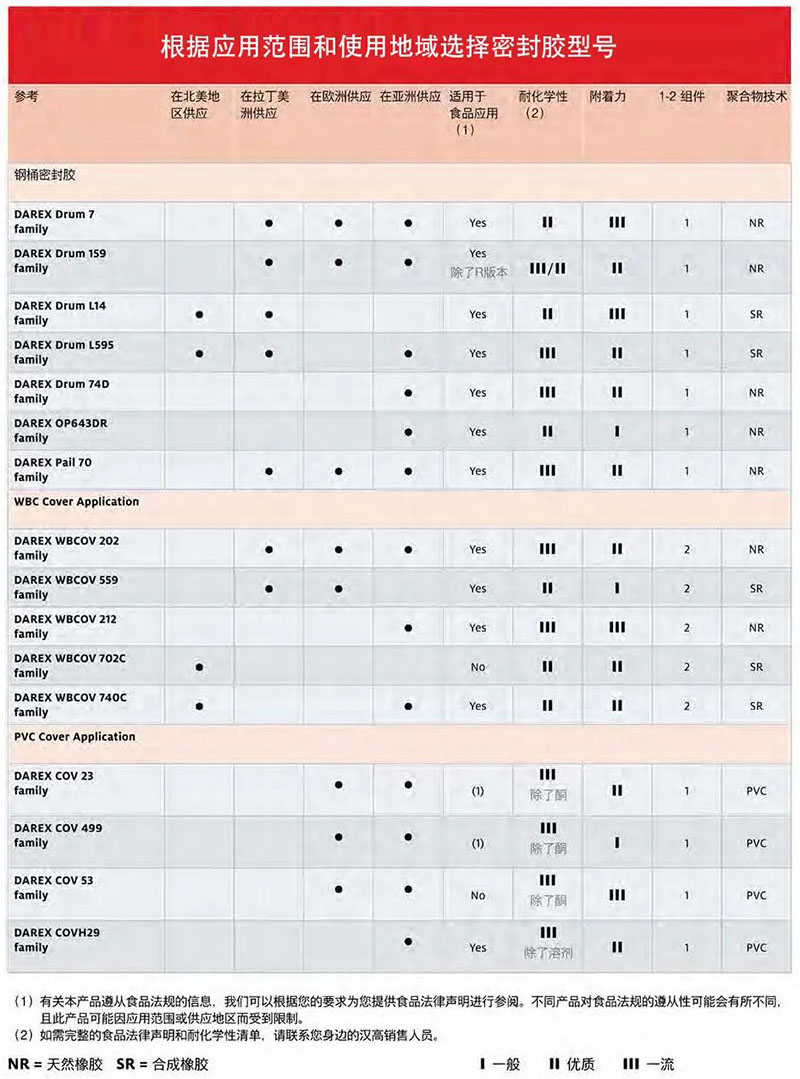

一般情况下，钢桶密封胶的选用，应该考虑与灌装物料的性质相适应，可以参考汉高Darex密封胶的选用表：

【参考文献】

请查看本公众号近日发布的相关文章：《钢桶密封胶只有精准选择，科学使用，才能过到最佳效果》
