【经验交流】钢桶吊具的改进

文/张勇

摘要：针对钢桶吊运过程中偶尔出现吊钩点位置不正或吊钩钩不牢而致使钢桶掉落的情况，改进钢桶吊具，使用效果良好。
关键词：润滑站；钢桶吊具；改进

1 问题

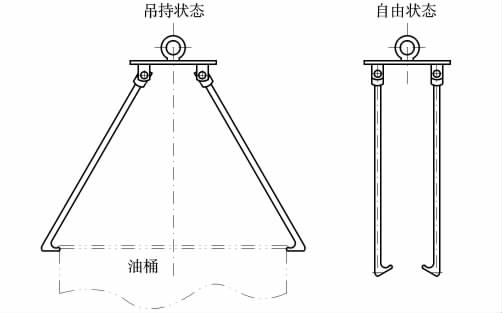

废油的回收和再生以及润滑油的发放是公司润滑站的主要业务，其中，钢桶的吊装搬运是一项必不可少的工作。刚开始，操作人员采用钢丝绳捆绑吊运钢桶，工作中既慢又不方便；通过实践摸索，制作了简易吊具（图1）。吊具由1 个吊盘和2 个呈180°分布的吊钩组成，吊钩各自独立，使用时分别将2 个吊钩钩在钢桶端部的卷边棱处，通过电动葫芦提升将其吊走，钢桶既可以竖着吊也可以横着吊，实际使用中快捷方便。缺陷是在钢桶吊运过程中偶尔会出现吊钩点位置不正或吊钩钩不牢致使钢桶掉落的情况。随着公司生产任务的迅猛增长，润滑站的工作量也激增，采用此种方式吊运钢桶时，钢桶掉落的情况时有发生，工作中安全风险急剧上升。

图1 改进前油桶吊具

2 改进

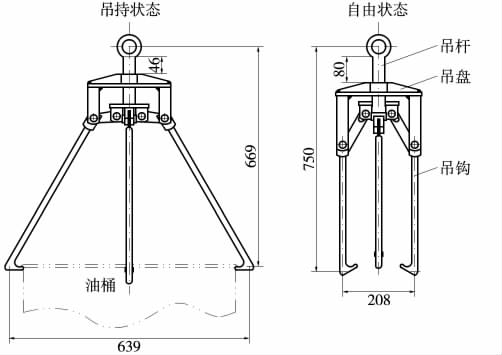

全面分析钢桶掉落的原因后，针对原有吊具存在的问题对其做出全新的改进设计（图2），改进后的吊具经操作工人实际使用，效果非常好。改进后的吊具与原吊具相比，区别在于增加了2 个吊钩以及连杆机构，由吊杆、吊盘及4 个吊钩组成，吊钩之间采用铰链连接组成连杆机构。4 个吊钩在圆周方向均匀分布，一端与吊杆和吊盘铰接，一端加工成靴形头，便于夹持钢桶端部卷边棱部位。当吊杆在吊盘中间上下移动时，4 个吊钩可同时张开和收拢。该吊具在钢桶直立或平放时均可使用（平放时只需使用其中2 个吊钩），操作时只需用手张开吊钩，将靴形头一端夹持在油桶端部卷边棱部位，在钢桶吊起的过程中，由于连杆机构的作用，4 个吊钩会同时夹紧钢桶，且夹持力随着钢桶离开地面会越来越大，充分保证了钢桶吊运的安全可靠性，当吊至放置点时，起吊葫芦下降，吊钩自动松开，方便高效。该吊具设计承载重量280 kg。

图2 改进前钢桶吊具
