钢桶包装防伪识别盖设计

孔庆林

目前,国内流通环节一般流体商品包装使用200L标准桶,由螺旋盖封口。由于尚未采用防伪措施,桶装商品在出厂、流通和销售环节均可能被调换,以至出现假冒伪劣产品时,责任不清,造成商务纠纷。为保证桶装物的质量,有的生产厂家把桶盖焊封在桶体上,这样做能有效地防止商品被调换,但封口不便,开启困难,且不便于明确识别。

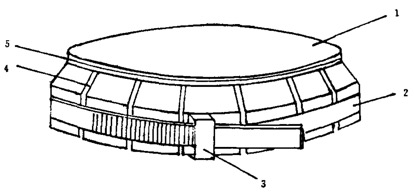

图1 防伪识别盖外形图

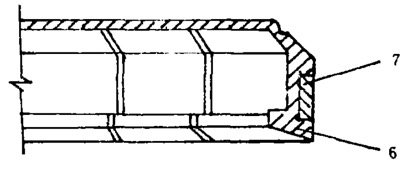

图2 防伪识别盖剖面图

山东省粮油科学研究所的科技人员,研究出一种铁桶包装防伪识别盖(见图1、图2),这种防伪识别盖的上部为圆形端盖1,端盖的周围是由断槽4隔断的带有涨缩沟5可以向外张开一定角度的卡紧齿6,卡紧齿6的下沿带有向内的楔型直钩,前端高为1～3mm,有效长度为1～5mm,卡紧齿的周围有一环形锁紧带槽7,沿槽设置一带有止退齿的锁紧带2,锁紧带的末端固定在锁紧头3所在的卡紧齿6上，锁紧头3静配合在卡紧齿6上,用力向外拉动可脱出,不能复原。

利用紧缩带2和紧缩乡3的锁紧作用,使卡紧齿6的楔型直钩卡在桶盖的凹槽处,防止流通过程中打开桶盖。如需打开桶盖,必须先破坏性地打开防伪盖。

使用时,先在盖体的内面填好桶内物品的名称、等级、标准、出厂日期、厂家名称、合格签章等有关内容,然后将盖体对准装好盖严的桶盖用力压下,其时卡紧齿6向四周张开,卡紧齿6下缘的楔型直钩对准桶口基部的凹槽后基本复原,然后把缩紧带2沿锁紧槽7擂入锁紧头3内向前拉出,至使卡紧齿6的楔型直钩卡入桶口基部凹槽内不能松动为止。

这种铁桶包装防伪识别盖结构简单,使用操作方便安全,制造成本低。桶装商品在使用和零售时一次破坏性开启,可有效地防止桶装商品被替换,便于识别。该防伪识别盖可广泛用于各种油脂、矿物油、石油、化工原料等液体农副产品和轻化工原料类商品包装桶的封口上。
