钢桶氦气测漏系统解决方案

上海贤日自动化设备有限公司 张和毅

张和毅在钢桶行业大会上演讲

一、为什么用氦气测试钢桶

如果浓度为1%，那么20微米的小孔，漏率应该为E-5，如果用气泡法测试同样的小孔，需要充1Bbar压缩空气保压5min才能看见1mm的气泡。因此氦气测试满足了精度高、速度快的要求。

氦气测漏仪所测的数值包含了真空箱本底、真空箱本身的泄漏、钢桶的泄漏累加的数值，因此将本底控制在合格桶漏率之上尤为重要，一般需要将这个数值控制在E-6这个量级以上方能有效的测试泄漏。

设备应当适时将标准桶（装有20微米标准漏孔）放入设备中测试，以防止外部因素影响测试结果。

微小的渗漏在快速节拍下也是不能检测出来的，因为渗漏对任何物质穿透他需要时间，漏的方式是“渗”，氦气检漏可以更快的探测到“渗”的情况，但不可能在快速节拍下能测出。

装不同物质的桶对泄漏的要求是不-样的，因为分子半径和粘度不一样，客户可根据自己客户的要求在E-3～E-6之间调整自己的设定标准。

氦气浓度与漏率成正比关系，浓度越高，其显示漏率数值越大。因此，我们尝试用定量冲注方式做了数据比较，用充600ML、1200ML、2000ML氦气对没有装标准漏孔的桶分别测试10次数据，其数据结果没有大的差别，另外将以上钢桶装上标准漏孔测试了10次，其数据分成了三挡，但是与为装标准漏孔时的数据都有明显区别。氦气浓度低的接近本底值，我们设备直接将充氦系统升级为定量充注，仅此就可为年产50万桶的客户节约10万元的氦气成本。

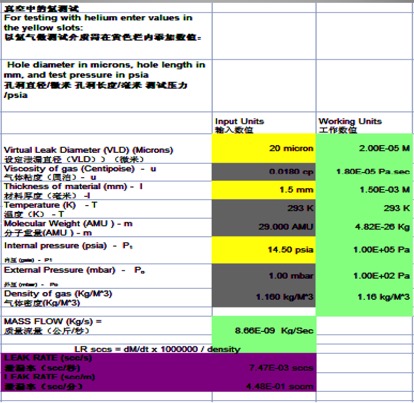

真空中的氦气测试

二、钢桶氦检设备

1、钢桶氦检设备测试原理

设备原理图

2、设备主要技术参数

（1）标准钢桶Φ560mm-Φ598mm，H880mm-H910mm，钢桶重量：约为30Kg。

（2）钢桶清洁、无油、干燥、无新刷油漆。

（3）检测前用自动充氦枪填充1%或更少氦气，同时封闭桶塞。

（4）检测节拍：6秒/只。

（5）检测精度：最小检测氦漏率< 1E-10 mbar?l/s。

（6）控制方式：触摸屏操作，PLC电气控制，参数设置方便，自动显示漏率判断合格与否，机械自动剔除不合格产品。

（7）适用规格：该设备适用开口桶和闭口桶。

三、设备分类

1、GEVESES-A型

（1）检测节拍：7.5S/只，8只/min。

（2）氦检测试精度：20微米。

（3）真空检：0.2mm。

（4）真空检节拍：4只/min。

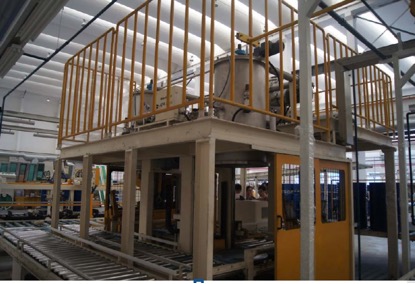

GENESES-A型氦检漏机

2、GENESES-B型

（1）检测节拍：5.5S/只，10只/min。

（2）氦检测试精度：20微米。

（3）真空检：0.2mm。

（4）真空检节拍：6只/min。

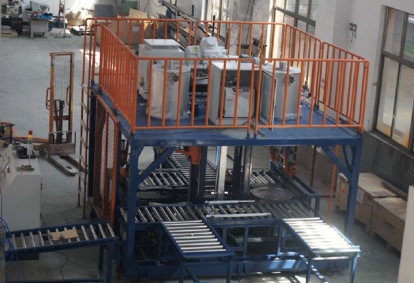

GENESES-B型氦检漏机
