实用新型大开口钢塑复合桶

夏萍

【摘要】

实用新型名称：大开口钢塑复合桶。

专利申请号：200920303311.X。

专利发明人：夏萍。

本实用新型涉及一种大开口钢塑复合钢，包括钢桶、置于钢桶内的塑料闭口内桶，塑料闭口内桶上设有盖有密封盖的注入口和透气口，钢桶有大开口，大开口上设有钢桶盖，钢桶盖通过包围 在其外周的锁紧抱箍紧固在负全四册的大开口上。钢桶盖上没有与注入口相适配的注入口开孔和透气口开孔及透气口相适配的透气口开孔，塑料闭口内桶的注入口和透气口分别从钢桶盖的注入口和透气口分别从钢桶盖的注入口开孔和透气口开孔穿出，注入口开孔和透气口开孔上设有密封外盖。本实用新型采用锁紧抱箍将钢桶盖和钢桶紧固，既能将塑料闭口内桶密封在钢桶内，又能轻松地打开锁紧抱箍，取下钢桶盖，将钢桶和塑料闭口内桶自由分离，使用方便，便于更换，实现钢桶、塑料闭口内桶的完整回收再利用，有效节约资源。

【专利说明】

一、技术领域

本实用新型涉及一种材料桶，尤其涉及一种更换方便，便于回收再利用的大开口钢塑复合桶。

二、背景技术

常规的用于存放材料的钢塑复合桶，一般均采用卷边压制方法达到整固，其外层的钢桶经过七层圆卷边的制作，无法打开。想要将钢桶和内置于钢桶内的塑料桶分离，必须用锐具将整 个复合桶切开，这是一种破坏性分离，这时钢桶和塑桶已面目全非，只能当废铁破塑料处理，无法回收再利用，非常浪费。帝与国家大力提倡的建设节约型社会、全方位实行节能减排、杜绝以高消耗高污染来带动经济高增长的方针政策相违背。

三、专利内容

本实用新型主要解决原有钢塑复合桶整固在一起，无法完整地将钢桶和塑料桶自由分离，无法更换，也不能单独地将钢桶、塑料桶完整地回收再利用，浪费资源的技术问题；提供一种能轻松地自由分离钢桶和塑料桶，使用方便，便于更换，实现完整的钢桶、塑料桶均可以单独地回收再利用，节约资源的大开口钢塑复合桶。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：本实用新型包括钢桶、置于钢桶内的塑料闭口内桶，塑料闭口内桶上设有注入口和透气口，注入口和透气口上设有密封盖，所述的钢桶有大开口，大开口上设有钢桶盖，钢桶盖的外周包围有锁紧抱箍，所述的钢桶盖通过锁紧抱箍紧固在钢桶的大开口上；所述的钢桶盖上设有与注入口相适配的注入口开孔及与透气口相适配的透气口开孔，塑料闭口内桶的注入口和透气口分别从钢桶盖的注入口开孔和透气口开孔穿出，注入口开孔和透气口开孔上设有密封外盖。通过在有大开口的钢桶上设置钢桶盖，采用锁紧抱箍将钢桶盖和钢桶紧固，既能将塑料闭口内桶稳固地密封在钢桶内，只要打开密封外盖、密封盖，不用打开钢桶盖，就能完成灌装或倒液，又能轻松地打开锁紧抱箍，取下钢桶盖，取出塑料闭口内桶，轻松地将钢桶和塑料闭口内桶自由分离，使用方便，便于更换，实现完整的钢桶、塑料闭口内桶均可以单独地回收再利用，有效节约资源。

作为优选，所述的锁紧抱箍为螺栓式锁紧结构，该锁紧抱箍包括有一缺口的环体，环体的两端均设有外凸折边，两外凸折边上设有相对应的安装固定孔，两外凸折边通过穿设在两安装固定孔内的螺栓相边。将螺栓从一个外凸折边拧出，就能打开锁紧抱箍，从而取下钢桶盖；将螺栓穿入两安装固定孔内并拧紧，就能收紧抱箍，抱箍紧紧地将钢桶盖和钢桶的大开口扣合在一起，实现紧固。拆将非常方便。

作为优选，所述的锁紧抱箍为杠杆式锁紧结构，该锁紧抱箍包括有一缺口的环体，环体的一端铰边接一连接片，环体的另一端铰连接一拉手，所述的连接片的另一端通过旋转销钉连接在所述的拉手上，所述的拉手呈与所述的环体相适配的弧形，拉手背面有一沿拉手的长度方向延伸的、可扣合在所述的环体外的凹槽。将拉手的游离端从环体上板离，通过连接片推动环体的一端，将环体的缺口推大，从而打开抱箍，可取下钢桶盖；将拉手的游离端向环体扣合，通过连接片拉紧环体的两端，包箍收紧，直到拉手扣合在环体上时，环体的两端相接触，抱箍紧紧地将钢桶盖和钢桶的大开口扣合在一起，实现紧固。拆装非常方便。

作为优选，所述的钢桶盖的边缘设有圆卷边，所述的钢桶的大开口的边缘也设有圆卷边，所述的锁紧抱箍扣合上述两个圆卷边。圆卷边确保钢桶盖及钢桶的边缘不锋利，不会割伤工作人员。另一方面，也使得锁紧抱箍的扣合比较顺利。

作为优选，所述的钢桶盖上设有多个透气孔，钢桶底部设有多个安全孔，钢桶底部边缘设有圆卷边。确保钢桶内外气压一致，避免因气压过高或过低对钢桶和塑料闭口内桶造成损伤的现象发生，确保桶内储存物的安全。钢桶底部边缘的圆卷边确保不锋利，不会割伤工作人员。

作为优选，所述的钢桶盖上设有环槽，所述的环槽邻近钢桶盖的边缘，所述的环槽卡在所述的钢桶的桶壁内。进一步确保钢桶盖和钢桶的密封连接。

作为优选，所述的钢桶的桶壁上设有若干加强环筋。提高钢桶的强度，使得钢桶能更好地抵御外界的挤压或撞击，有效保护好塑料闭口内桶，确保桶内储存物的安全。

作为优选，所述的塑料闭口内桶采用聚乙烯材料，所述的钢桶外喷涂有油漆或镀有锌层。确保钢桶不易受到腐蚀，也不易生锈。

本实用新型的有益效果是：通过在有大开口的钢桶上设置钢桶盖，采用锁紧抱箍将钢桶盖和钢桶紧固，既能将塑料闭口内桶稳固地密封在钢桶内，又能轻松地打开锁紧抱箍，取下钢桶盖，取出塑料闭口内桶，轻松地将钢桶和塑料闭口内桶自由分离，使用方便，便于更换，实现完整的钢桶、塑料闭口内桶均可以单独地回收再利用，有效节约资源。

四、附图说明

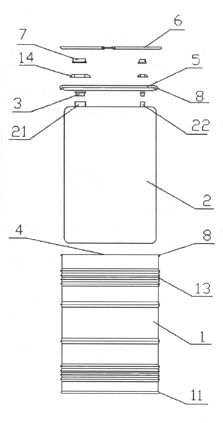

图1是本实用新型的一种分解结构示意图。

图1

图2是本实用新型中钢桶盖的一种俯视结构示意图。

图2

图3是本实用新型中钢桶底部的一种仰视结构示意图。

图3

图4是本实用新型中锁紧抱箍的一种俯视结构示意图。

图4

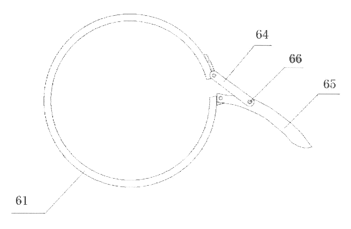

图5是本实用新型中锁紧抱箍的又一种俯视结构示意图。

图5

图1～图5中，1.钢桶；2.塑料闭口内桶；21.注入口；22.透气口；3.密封盖；4.大开口；5.钢桶盖；51.注入口开孔；52.透气口开孔；53.透气孔；6.锁紧抱箍；61.环体；62.外凸折边；63.螺检；64.边接片；65.拉手；66.旋转销钉；7.密封外盖；8.圆卷边；9.钢桶底部；10.安全孔；11.上翻圆卷边；12.环槽；13.加强环筋；14.颈圈。

五、具体实放方式

下面通过实例，并结合附图，对本实用新型的技术方案作进一步的说明。

实施例1：

本实施例的大开口钢塑复合桶，如图1所示，包括钢桶1、置于钢桶1内的塑料闭口内桶2，塑料闭口内桶2上有一个注入口21和一个透气口22，注入口和透气口上均盖有密封盖3，钢桶1有大开口4，大开口4上盖有钢桶盖5，钢桶盖5上有与注入口21相适配的注入口开也51及与透气口22相适配的透气口开孔52，塑料闭口内桶2上的注入口21和透气口22分别分钢桶盖5的注入口开孔51和透气口开孔52中穿出，注入口开孔51和透气口开孔52上均盖有密封外盖7，密封外盖7和注入口开孔51、透气口开孔52间有颈圈14.钢桶盖5的边缘有圆卷边8，钢桶1的大开口4的边缘也有圆卷边8，钢桶盖5的外周包围有锁紧抱箍6，锁紧抱箍6扣合上述两个圆卷边8，钢桶盖5通过锁紧抱箍6紧固在钢桶1的大开口4上。

如图4所示，本实施例的锁紧抱箍6为曙栓式锁紧结构，该锁紧抱箍6包括有一缺口的环体61，环体61的两端均有外凸折边62，两外凸折边62上开有相对应的安装固定孔，两外凸折边62通过穿设在两安装固定孔内的螺栓63相连。

如图2所示，钢桶盖上还有两个透气孔53，两个透气孔对称设置，位于注入口开孔和透气口开孔之间。钢桶盖5上有个环槽12，环槽12邻近钢桶盖5的边缘，钢桶盖盖到钢桶上时环槽12正好卡在钢桶1的桶壁内。钢桶1的桶壁上有多外加强环筋13，钢桶底部9边缘有上翻圆卷边11，钢桶底部9有四个对称分布的安全孔10，如图3所示。

本实施例中，塑料闭口内桶2采用聚乙烯材料，钢桶1外喷涂有油漆。

实施例2：

本实施例的大开口钢塑复合桶，如图5所示，扣合钢桶盖5和钢桶1的大开口的锁紧抱箍6为杠杆式锁紧结构，该锁紧抱箍6包括有一缺口的环体61，环体61的一端铰连接一连接片64，环体61的另一端铰连接一拉手65，连接片64的另一端通过旋转锁钉66连接在拉手65上，拉手65呈与环体61相适配的弧形，拉手65背面有一沿拉手65的长度方向延伸的、可扣合在环体61外的凹槽。

本实施中，钢桶1外镀有锌层。其余同实施例1。
