无气喷涂机及喷涂附件在制桶业的应用（2）

重庆长江涂装设备有限责任公司 郭巍

2、自动喷枪的选择

（1）自动喷枪的特点

自动喷枪是涂料开关，在喷桶行业的要求：开关迅速、故障率少、拆装方便，易损件好换。我厂提供一种自动喷枪：ZPQ9。

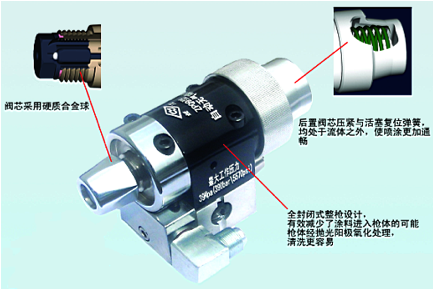

自动喷枪ZPQ9产品特点：

——ZPQ9型无气喷枪是我厂最新研制的产品，全封闭式设计，枪体表面阳极氧化处理，外形美观；

——拉针采用新型结构，完全解决了枪针断裂的问题；

——最低进气压力0.3Mpa，最高工作压力可达39Mpa；

——喷涂涂料范围广，能喷涂全部常规涂料，又适应所有长效喷涂；

——ZPQ9接喷嘴接口M18x1.5，ZPQ9A可以接国外喷嘴；

（2）喷嘴介绍

无气喷嘴就是不需要空气辅助就可以将涂料雾化的喷嘴。其和空气喷嘴的区别在于：

——无气喷涂雾幅为扁平扇形，空气喷涂为圆形；

——无气喷涂所喷涂料是没有空气的，也就减少了在工件表面缺陷的发生概率。

扁平扇形雾化图案

无气喷嘴的性能参数：表征无气喷嘴性能的参数有两个：流量和幅宽。流量指在额定压力和介质下，喷嘴口单位时间内排出的液体体积。幅宽指在额定压力和介质下，从喷嘴口到涂装表面所形成的覆盖宽度。

幅宽示意图

影响无气喷嘴的性能因数：影响无气喷嘴的性能因数有很多，主要有三个：压力、被喷液体粘度和温度。下表给出各因数对喷嘴性能的影响。

影响流量最大的因数就是压力，如果忽略其它因数，理论上流量和压力的关系可以用以下公式来表示：

例如：16C25是在10Mpa压力下试验水的流量为1.6L/min，那么在25Mpa压力下的流量应为:

即16C25喷嘴在25Mpa压力下试水流量为2.5L/min。

（3）钢桶涂装喷嘴的要求及特点

——雾化质量好，漆膜厚度均匀；

——分色处要清晰；

——桶盖由于圆心和周边各点的线速度是不一样的，所以喷涂漆膜厚度均匀尤其重要；

正确选用喷嘴是降低涂料消耗的有效途径。

我厂喷嘴在典型案例的喷嘴的选择：C型-- 06C25：2颗；08C30：1颗；08C40：2颗；T型--06T25：2颗；Q型--02Q15：1颗。

（4）钢桶涂装常用喷嘴简介

——C型喷嘴雾化较好，均匀细腻，喷涂后涂膜较光滑、美观，所以主要应适用于对涂膜外表要求较高的场合，也可用于建筑乳胶漆、高粘度难雾化涂料的喷涂。

C型喷嘴喷雾形状

——T型喷嘴是专用于喷涂桶盖的一种喷嘴。

T型喷嘴喷雾形状

——Q型喷嘴是喷桶切边的一种喷嘴。其特点是喷涂出的边界有一边是非常明显的直线，用于两色之间。此种喷嘴一般幅宽较窄。

Q型喷嘴喷雾形状

喷嘴的安装形式：我厂的喷嘴有两种安装形式，固定式（即标准喷准）和柱式回转式（ZHP）。推荐使用柱式回转式（ZHP），当枪嘴堵时可以实现快速拆卸及排堵。
