无气喷涂机及喷涂附件在制桶业的应用（1）

重庆长江涂装设备有限责任公司 郭巍

一、无气喷涂介绍

1、无气喷涂的概念

无气喷涂就是使用电动、气动、液压等动力方式将涂料吸入并加压成10-40MPa高压状态，涂料通过特殊耐磨材料的喷嘴瞬间喷出，涂料迅速膨胀、雾化，喷向被涂面形成涂层，称为无空气喷涂，简称无气喷涂。

2、无气喷涂的优点

无气喷涂有以下优点：

——极佳的表面质量，无气喷涂将涂料用高压喷射雾化成细小的微粒，使其均匀地分布于工件表面，形成光滑、致密的涂层；

——满意的施工效率，是空气喷涂的十倍以上，施工效率高达500m2/h以上；

——提高附着力，延长涂层寿命 ；

——节省涂料，涂料利用率高达60%以上(空气喷涂为30-40%)。

3、无气喷涂的适应范围

无气喷涂适用范围十分广泛。

——可以喷涂全部常规涂料；

——适合高粘度、厚浆型涂料、无溶剂型等重防腐涂料的施工。

——适用工业领域：

——船舶、钢结构、机车车辆、石油化工、工程机械、桥梁、隧道、船闸、建筑、机床、家具、仪器仪表、医药、国家重点工程等领域。

二、无气喷涂在制桶行业的应用

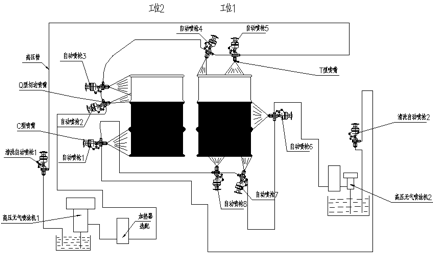

1、典型钢桶喷涂方案（双色）

双色系统的运行：

当桶运行到工位1时，高压无气喷涂机1、2工作，控制系统控制电磁阀打开自动喷枪4、5、6、7、8进行喷涂；

当桶运行到工位2时，高压无气喷涂机1、2工作，控制系统控制电磁阀打开自动喷枪1、2、3进行喷涂；

清洗时，高压无气喷涂机1、2工作，清洗自动喷枪1、2打开，系统自动回流。

2、双色系统的典型配置

涂料：聚氨酯烤漆（雾化压力8Mpa）

喷涂机： 2台（2色）

自动喷枪： 10把

喷嘴： 10颗

高压管：若干

涂料加热器： 2台

喷涂机的主要技术参数：

——压力比 ：即涂料输出静压力和进气压力之比。

——空载排量 （L/min）：指喷涂机在额定进气压力下，在输出不带负载下的排量。

3、钢桶喷涂工艺特点

——喷桶涂料一般为中低粘度的涂料以及水性涂料

——喷涂工艺的特点：喷涂面平整

——喷涂面多(上中下三面喷涂)

——喷涂工位多

三、无气喷涂设备的造型

1、无气喷涂机的选型

无气喷涂机压力比要适中，30-45：1为宜，压力太高涂料反弹厉害，利用率低。

正确选用喷涂压力是节能减排的途径之一。流量要大，40-50L/min为宜。

一般一台喷涂机要带多颗喷嘴。

流量大可以减少喷涂机的换向频率，减少易损件的消耗，可以减小压力脉动，使涂装更加均匀。

我厂提供2种无气喷涂机供大家选择：GPQ9C-II、JPT4438。

（1）GPQ9C-II简单介绍

主要技术参数：

(1)、压力比：32：1

(2)、空载排量(L／min)：52

(3)、进气压力(MPa)：0.3～0.6

(4)、空气消耗量(L/min)：100～1000

(5)、外形尺寸(mm)长×宽×高：600×620×1030

(6)、重量：73kg

根据制桶的喷涂特点，此泵是我厂在GPQ9C基础上改进型：

（1）加装了稳压过滤器，过滤器中的滤网有60目，80目，100目供选择，减少堵枪的发生；

（2）加长了消音器，增强了消音效果，减小了冰塞机率；

（3）加长行程，使泵在相同喷涂量的情况下，运行次数更少，更加平稳，密封圈更换频率减少。

（2）JPT4438简单介绍

主要技术参数：

(1)、压力比：44：1

(2)、空载排量(L／min)：38

(3)、进气压力(MPa)：0.1～0.5

(4)、空气消耗量(L/min)：100～1200

(5)、外形尺寸(mm)长×宽×高：650×720×1300

(6)、重量：85kg

相对于GPQ9C-II其主要特点在于：

（1）启动压力低，最低正常启动压力在0.15Mpa；

（2）机械换向式马达故障率低，噪音小；

（3）其行程比GPQ9C-II更长。
