200升钢桶防伪封闭器制桶厂生产操作说明

文/杨柳

【编者按】该防伪钢桶封闭器是由兰州兴业金属容器有限责任公司为昆仑润滑油独立设计并制造的封闭器，已经在昆仑润滑油钢桶上使用多年，风靡一时。虽然现已停止使用，但其设计的精巧和水平，可以称为我国钢桶封闭器上的里程碑。现在登出这篇操作说明，旨在抛砖引玉，激励行业朋友不断进取，创新发展！

200升钢桶防伪封闭器制桶厂生产操作说明

一、防伪封闭器结构

防伪封闭器与国标封闭器相比，在桶顶的注入口和透气口部位多了一个防伪圈，压合法兰时，需要同时将锁闭环压合在桶顶上的注入口和透气口上，其结构形式如图1所示。

二、使用方法

1、注入口冲孔∅48mm，透气口冲孔∅18mm。

2、翻边口形状尺寸要求如图2所示。

注：未带“*”的尺寸为桶顶料厚1.0mm时的尺寸，带“*”的尺寸为桶顶料厚1.2mm时的尺寸。

3、压合方法

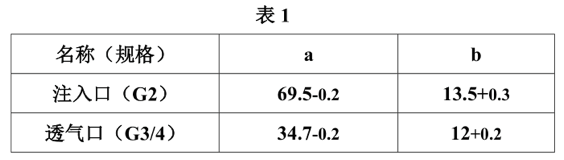

将套有衬圈的法兰置于压合模具定位圈内，将桶顶已翻过的注入口（透气口）套在法兰口上，再将大（小）锁闭环套在翻边口上，朵求有爪子一端贴紧在桶顶平面上然后压合，压合后的形状如图3所示，尺寸要求如表1所示。

技术要求：锁闭环防伪齿不允许有变形或掉落。

4、防伪钢桶在堆放或搬运过程中要预防大、小锁闭环碰撞变形或掉落。

三、注意事项

制桶厂冲孔翻边的形状和尺寸（注：只冲孔翻边，不压八方）以及法兰压合模的形状和形式（注：压合法兰时，同时压出八方）必须按防伪封闭器厂提供的图样制作，以保证正确使用防伪钢桶封闭器。
