冲压模具“翻边”工艺详解，速度收藏！
文/三哥
翻边工艺是什么？
我们在预先加工好的孔或部分孔型的毛料上（有时也可不预先加工孔），依靠材料的位伸变形沿一定的曲线翻成竖边的冲压方法，就叫做“翻边”，分圆孔翻边和外缘翻边。
由于是通过对材料的拉伸成形，故其成形主要受材料延伸率大小的限制。翻边主要用来柳合、过孔、攻丝等之用途。

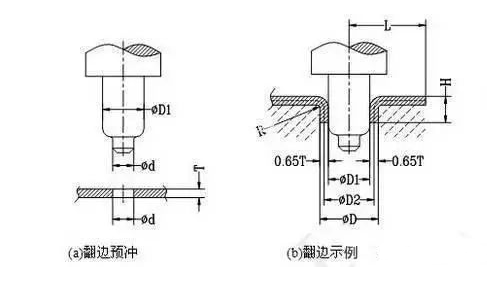

圆孔翻边的模具与计算公式及相关工艺要求数据如下：
公式：d=0.5~0.6T；d的取值与H成反比，d值小时，H值就大。
D=D1+（D-D1）=D1+1.3T；为了保证翻边D的垂直度，在一般情况下D≤D1+1.3T。
H=+0.43R+0，72T；翻边高度H（取决于翻边金属的体积）通常为1.7T~1.9T。
L=+2.5T；M为螺纹规格。
公式中d为预冲孔直径
D1一翻边孔内径/凸模冲子
D2一翻边竖边直径（按中心层计算）D一翻边孔外径H一翻边孔高度
R一翻边内半径/凹模外半径
L一翻边孔中心距边距
T一材料厚度

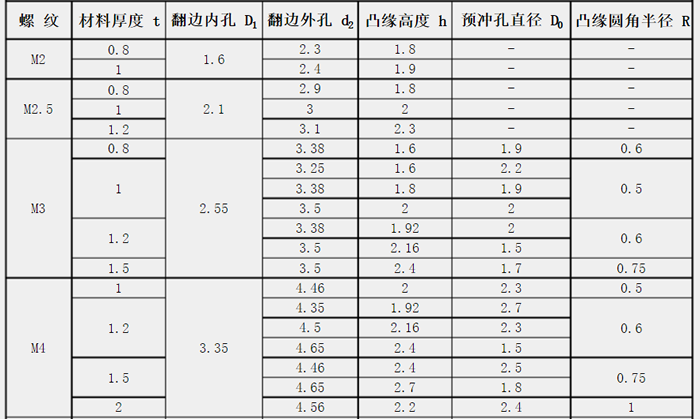

小螺纹孔翻边数据如下：
工艺要求：
翻边孔高度H≥3P；P为螺纹牙距。翻边同一平面的孔距公差为≥±0.15。
不推荐使用T=1.5mm的不锈钢进行M3翻边，T=2.0的不锈钢进行M4翻边。
铝板翻边攻丝时要考虑螺纹所能承受的力。
外缘翻边分外凸轮廓翻边和内凹轮廓翻边两种型式；外凸轮廓的翻边也称压缩类翻边，内凹轮廓的翻边也称伸长类翻边，见下图：
说明：
R一制件翻边后圆角半径；
b-翻边前的半径与翻边后的半径之差；
R+b、R-b一制件翻边前（毛坯）的圆角半径
好了，这篇文章就到这里了哦，关于翻边工艺，还有朋友们有什么疑问呢？
|
