涂膜的失光究竟是什么原因？

文/凤巢

在我们的施工过程中，经常会遇到失光的现象，特别是双组分体系，很多工程师为此而发愁。本期，小编就和大家一起，从原理的角度去剖析，涂膜究竟为何会失光？

从源头出发，既然谈失光，得先知道什么是光泽？

一、漆膜的光泽

• 漆膜的光泽是衡量漆膜外观质量的主要指标，高光泽漆膜不仅外观靓丽，对被涂物表面起到良好的装饰作用，而且也将对被涂物体起到一定的保护作用。

• 涂装应用的实践表明，漆膜保护作用的降低，往往都是从其表面光泽下降开始的。

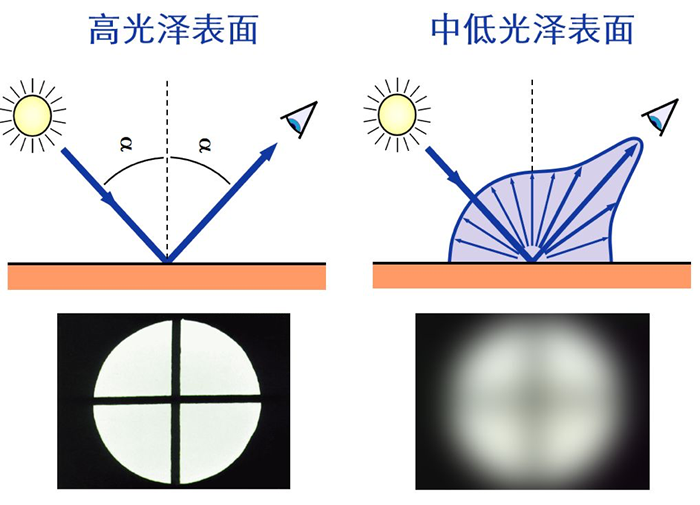

• 漆膜的光泽可分为 有光、半光和无光。从镜面反射的方向上观察，若被测漆膜致密平滑、表面越“亮”,则镜面反射越强，其表面光泽度越高；反之，若漆膜粗糙凹凸、表面越“乌”,则镜面反射越弱，其表面光泽度越低。

二、漆膜光泽的测定

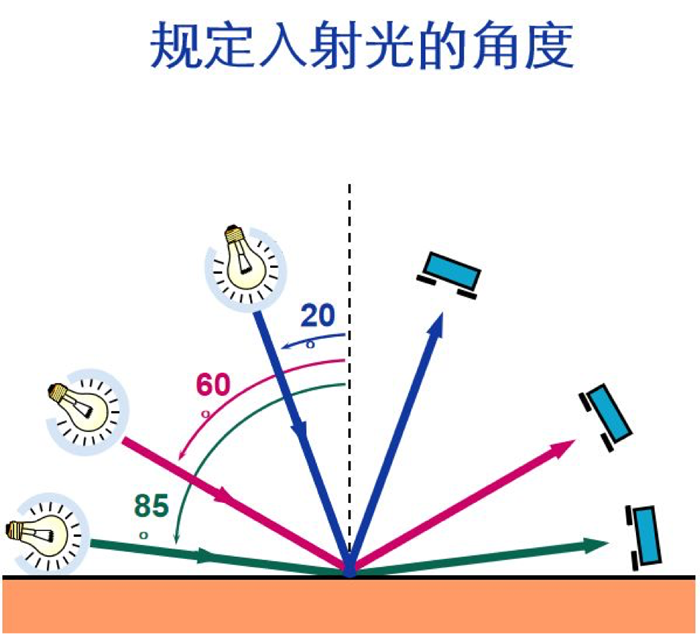

在1988年制定国家标准GB /T9754 - 88《色漆和清漆不含金属颜料的色漆漆膜的测定》(等效采用ISO2813 - 1978 ) 中，规定了与ISO 相一致、以 20°、60°、85° 的几何角度测定漆膜镜面光泽的方法,成为目前我国漆膜光泽测定的技术规范。

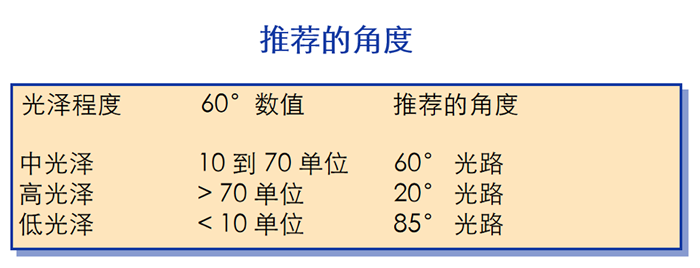

针对不同的光泽，我们更加关注哪些角度？

在介绍完光泽之后，我们再来讨论失光的问题~

三、什么是失光？

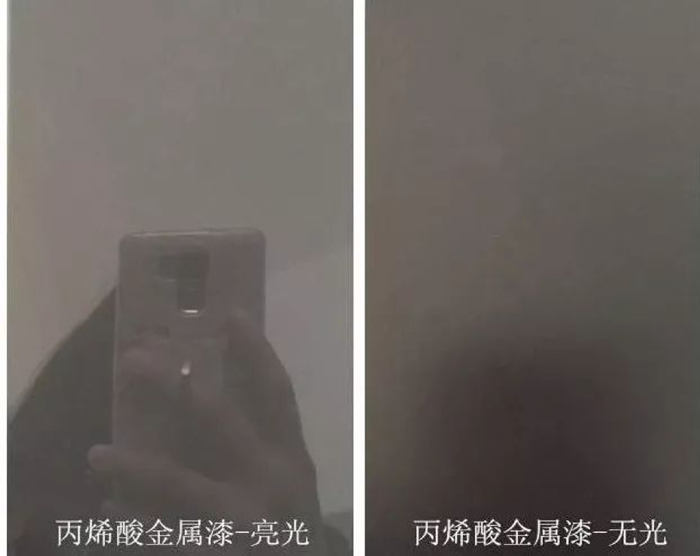

• 失光是指清漆干燥成膜后 光泽度下降，外观鲜映性下降，目视漆膜表面呈现细微密集的针状小孔，类似俗称的“痱子”，但不同于常规的针孔定义，仅在表面有凹坑，而未达到底层 ，整体外观状态发白。

• 漆膜外观质量检测数据表现为：漆膜光泽较正常值偏低，外观鲜映性数据明显低于正常状态。漆膜表面的失光缺陷可由直接目视或仪器检测发现，但是漆膜失光与否不能仅采用光泽度进行表征，还需要结合漆膜的鲜映性（DOI值）同步考量。

• 鲜映性 是指涂层表面反映镜物（或投影）的清晰程度，它是涂膜光泽度、湿润性和平滑性的综合表现。尽管光泽度是构成鲜映性的重要因素，但它们的依存度不大。

四、失光的原理

漆膜光泽与其表面的平滑性有关 ，任何失光都是因为表面不平整 ，从而使光线过于漫射失去反射映像的清晰度。

• 影响涂膜平滑性的因素包括涂料 本身的细度 、喷涂工艺等很多方面。除此以外 ，现场存在的失光问题主要是由 生产控制 、喷涂工艺及喷涂设备造成的 。

• 从涂料本身来说 ，颜料的粒度及其在基料中的分散性 将影响漆膜光泽。首先，颜料细度越细，在基料中的分散均匀性越好，越有助于形成平整光滑的漆膜。

• 其次，涂料中的 颜积比 对漆膜光泽也会产生影响。由于漆膜中的颜料颗粒弱化了镜面反射致使光泽降低，而且随着颜料体积浓度（PVC）的增大，光泽逐渐下降。当颜基比一定时，颜料的吸油量越大，光泽越低。

• 另外 ，涂料中选用的 溶剂种类 直接影响其挥发速度的快慢，挥发速度过快或过慢都会影响漆膜的平整度 ，降低漆膜光泽。

• 从喷涂工艺方面 ，漆膜的失光机理要从漆膜的形成开始研究 。以水性烤漆为例，水性色漆施工后 ，经预烘干将涂料中绝大部分的水分挥发，并随清漆层一起烘干，树脂及固化剂通过交联反应形成漆膜。若此过程中，色漆层预烘干不良，残留的水分在与清漆层一起烘干挥发时会在两层问形成微小针孔，使得涂膜内部由于针孔对映像的反射清晰度下降，造成涂膜表面失光，类似于透视效应所产生的失光现象。可见，失光现象常常伴随着其他漆膜缺陷一起出现。

接下来，给大家总结一些涂料失光产生的原因及预防处理措施：

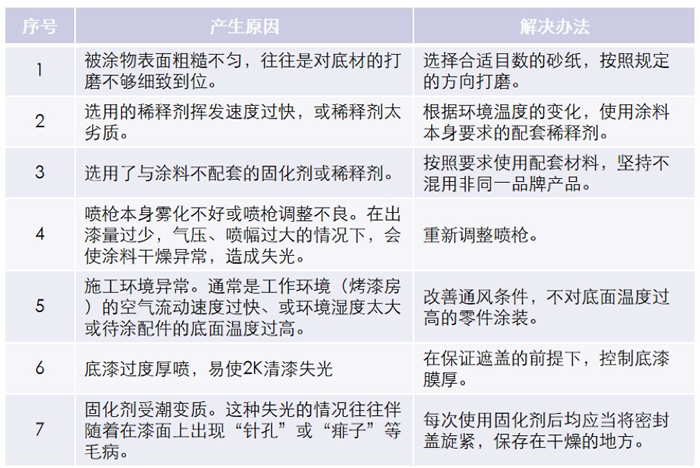

涂料在喷涂过程中失光：

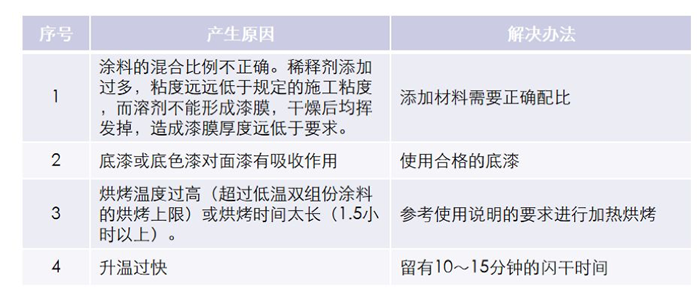

涂料在干燥过程中失光：

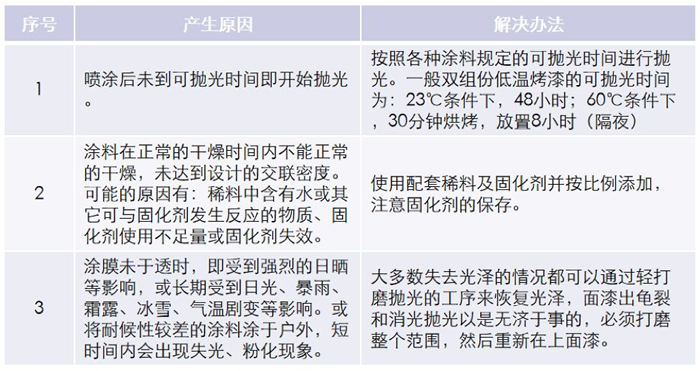

涂料在干燥一段时间后失光：

总之 ，在涂料、涂装工艺和涂装设备方面，造成漆膜失光的原因有很多。在出现漆膜弊病时需要仔细分析，综合考虑这些影响因素并加以判定，及时解决问题，减少对现场生产带来的不良影响 ，并在日常工作中充分做好预防工作 ，这样才能不断生产出更好的产品。
