氦质谱检漏基本知识介绍

文/合肥卓扬

一、什么是真空检漏

真空检漏技术就是用适当的方法判断真空系统、容器或器件是否漏气、确定漏孔位置及漏率大小的一门技术，相应的仪器称为检漏仪。在真空系统、容器、器件制造过程中借助真空检漏技术确定它们的真空气密性、探查漏孔的位置，以便采取措施将漏孔封闭从而使系统、容器、器件中的真空状态得以维持。

漏率的大小需进行校准后方能确定。一般采用比较法，即将被检漏孔与标准漏孔在检漏仪上进行比较，就可得出被检漏孔的漏率。 检测真空系统或其零部件的漏孔的方法。对一定的容器进行足够长时间的抽气后，容器压力不再变化，这时的抽气量必定与容器的漏气量和放气量之和相等，即puSe=qL+q0，式中pu为容器的极限压力，Se为容器排气口处的有效抽气速率，qL和q0分别为容器的漏气量和放气量。如放气量少到可以不计，则平衡式变为puSe=qL，或pu=qL/Se。这说明容器的极限压力由漏气量与有效抽气速率的比值决定。如抽气速率一定(常数)，要得到低的极限压力便应降低漏气量，检漏便是关键的措施。

漏孔就是真空容器的孔洞和孔隙。容器内外的压力差会使气体通过漏孔从容器的一侧通向大气侧。漏孔一般很微小，实际上不能测出漏孔的具体大小，所以漏孔大小都用漏率（在规定的条件下气体流过漏孔的流量）来表示。漏孔两侧存在着压力差，即可利用气体流动引起的效应来检漏。为便于检漏和易于检测出漏孔的位置，一般尽可能缩小检测的面积范围，所以先侧重于对零部件的检漏。零部件经过严格的检漏，组装后就可避免漏气。

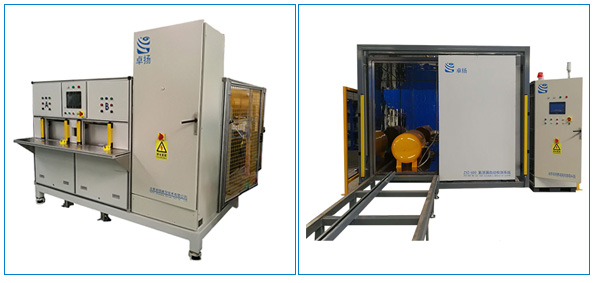

二、什么是真空箱氦检漏

真空箱氦检漏，根据氦检漏的基本检漏原理，用氦气作为示踪气体，在真空箱内将氦气充入工件，然后通过氦检漏仪能高精度、迅速准确的判断工件的泄露情况。

三、真空箱氦检漏基本功能

操作者把工件放在真空箱内，将工件接口与真空箱内的快速接头进行连接，在真空箱门关闭后，系统能全自动的完成大漏检测、工件强度检测、抽空、充氦、检漏、回收整个过程，生产节拍快，检漏精度高。

工艺流程

A1：安装工件-----关真空箱门-----真空箱抽真空，同时工件内充高压氮气-----大漏及强度检测；

B1：若A1检测不通过，则系统报警，大漏工件序号显示-----检测程序中止；

B2：若A1检测通过，放掉氮气------对工件抽真空------真空箱内的氦气本底抑零-----工件内充入氦气-------真空模式，微漏检测；

C1：若B2检测不通过，则系统报警-----循环检，小漏工件序号显示------检测程序中止；

C2：若B2检测通过，真空箱内充入大气，同时工件内氦气回收-------真空箱开门，检测完成。

四、真空箱氦检漏系统特征及优点

1、高压氮气强度检测真空箱内进行，保护操作者安全

2、真空箱内氦气本底抑零，保障了检漏的准确性、高精度。

3、检漏仪的自动校准功能以及自动校准程序，可随时校准检漏仪的灵敏度、准确度。

4、特殊设计的检测程序判断出具体的有漏工件，并通过灯光和液晶操作屏显示出来。

5、专利技术的密封接头，减少误判。

6、电气控制系统的连锁保护及声光报警功能，保障了系统的操作安全及可靠运行。

7、PLC控制，使系统运行清晰明了，实现了实时监测及控制。

五、漏率单位换算表

六、合肥卓扬真空技术有限公司介绍

合肥卓扬真空技术有限公司位于皖江城市带核心城市-中国合肥，是一家专门从事真空箱氦检漏回收系统、氦检漏非标自动化设备、氦质谱检漏仪和气密性检漏仪的研发设计、生产、销售、安装为一体的年轻的新兴的现代化企业。

公司拥有一批年轻专业锐意进取的学习型研发人才队伍和成套设备装配车间。公司成立以来，以优良的制造标准和理念为要求，以客户需求为宗旨，以品质为保障，不断创新，积累了丰富的行业经验，研制生产的仪器设备性能稳定。目前，我们已同国内众多知名企业达成合作，设备广泛应用于汽车、电力、制冷等领域，并已行销海外。

我们提供及时持续完善的技术咨询和售后服务，全程负责设备的安装调试。如遇故障，用户报修后0.5小时内作出响应，电话或视频沟通无法解决的，24内赶至用户现场。常用配件和易损易耗件我们有充足的库存，保障您的购买无后顾之忧。此外，我们还可根据您的需要，提供更多量身定制的增值服务。

作为一个年轻的企业，未来的我们将不断革新技术，致力于拓展真空技术应用领域和服务中国制造，为广大用户提供优质的检漏技术解决方案。您的信赖是我们最大的动力！
