200升闭口钢桶工艺方案及设备布置

营口北方制桶设备科技有限公司

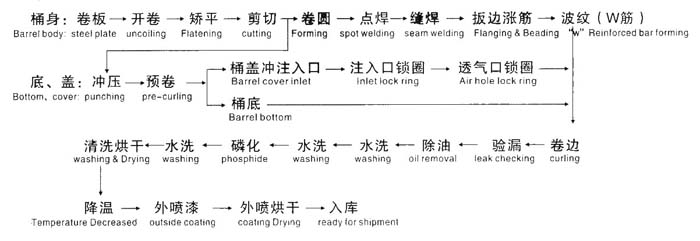

一、200升闭口钢桶工艺方案

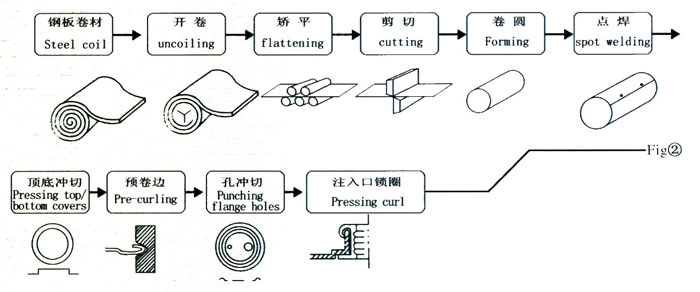

1、方案一：卷板方案

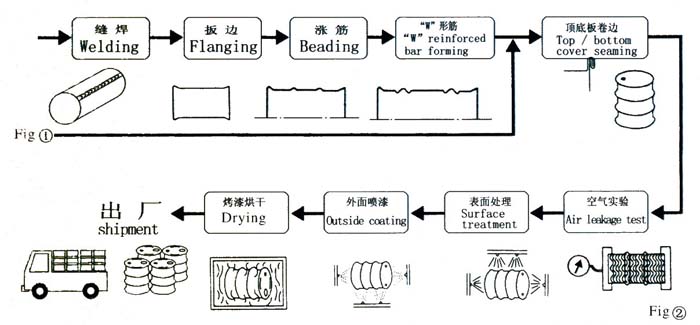

2、方巡查二：W筋方巡查

二、设备布置图

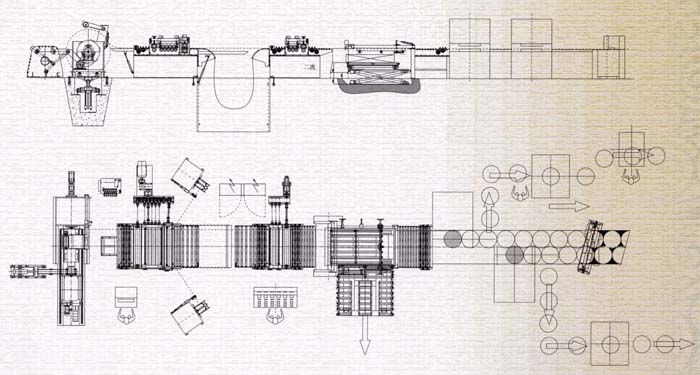

1、数控开卷矫平错位冲压线

2、中速制桶设备侧视图

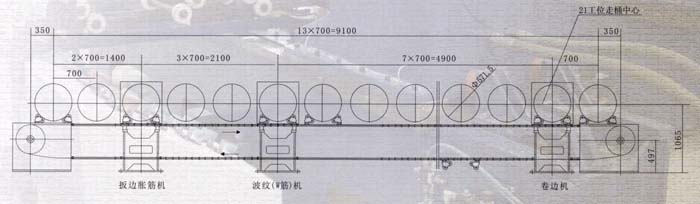

3、中速中段制桶设备侧视图

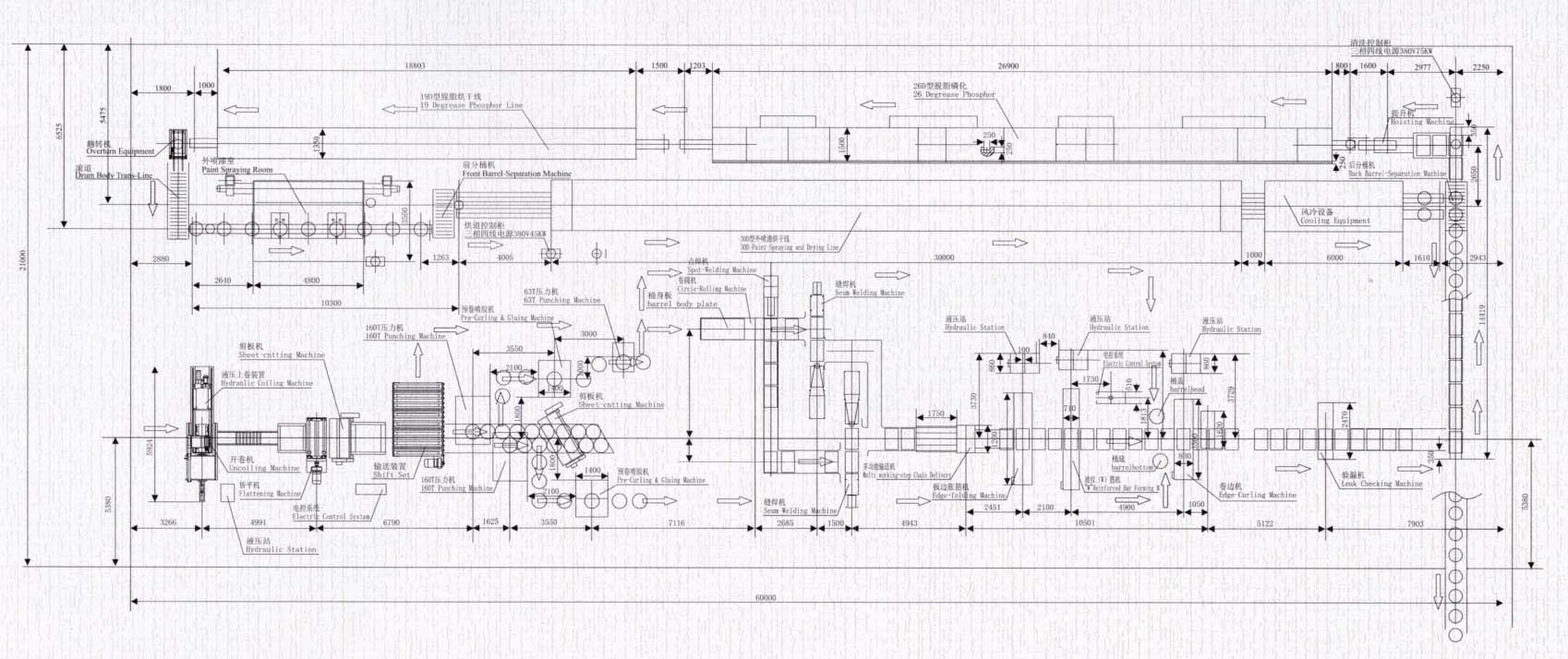

4、200升钢桶生产线典型平面图一（点击图片放大）

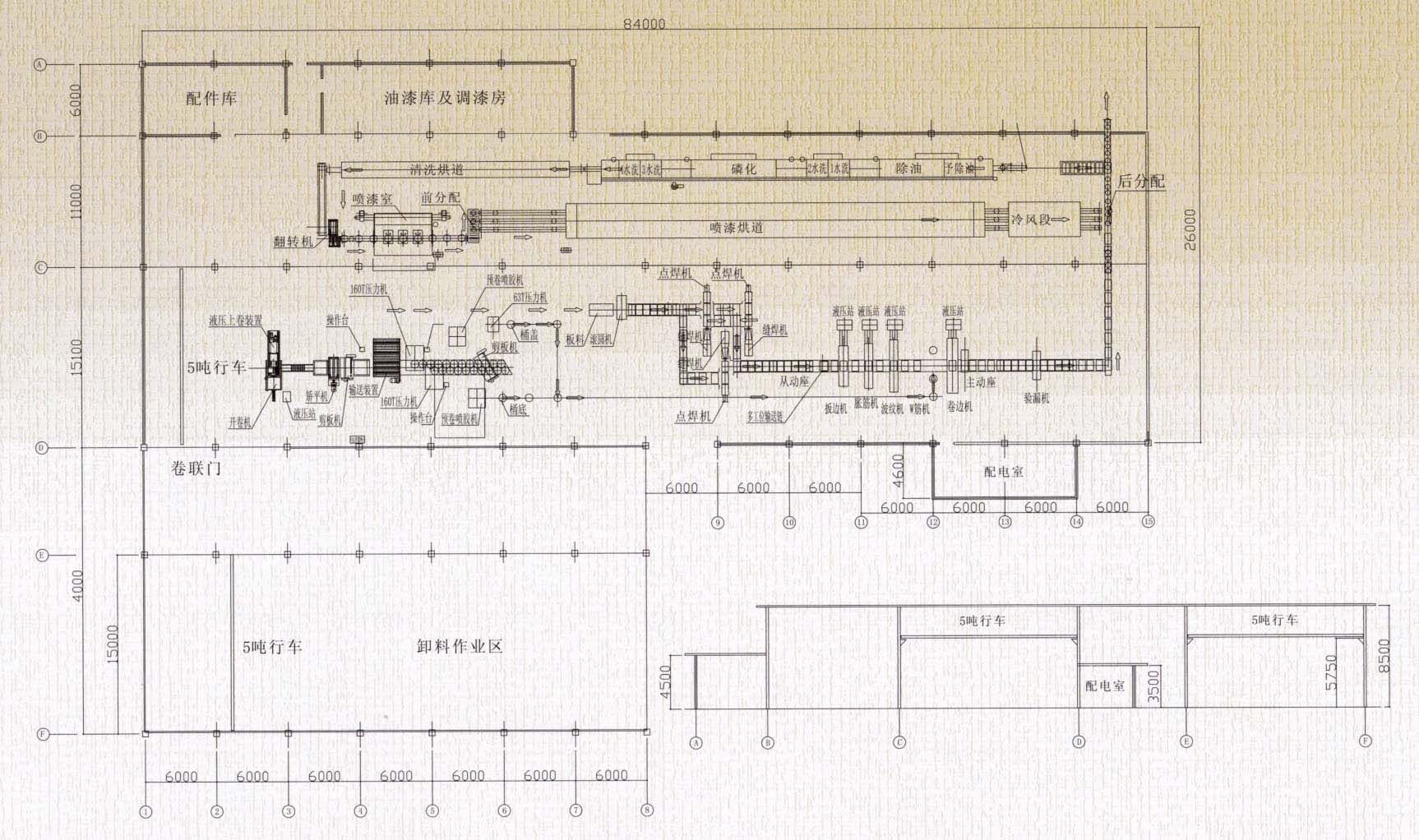

5、200升钢桶生产线典型平面图二（点击图片放大）

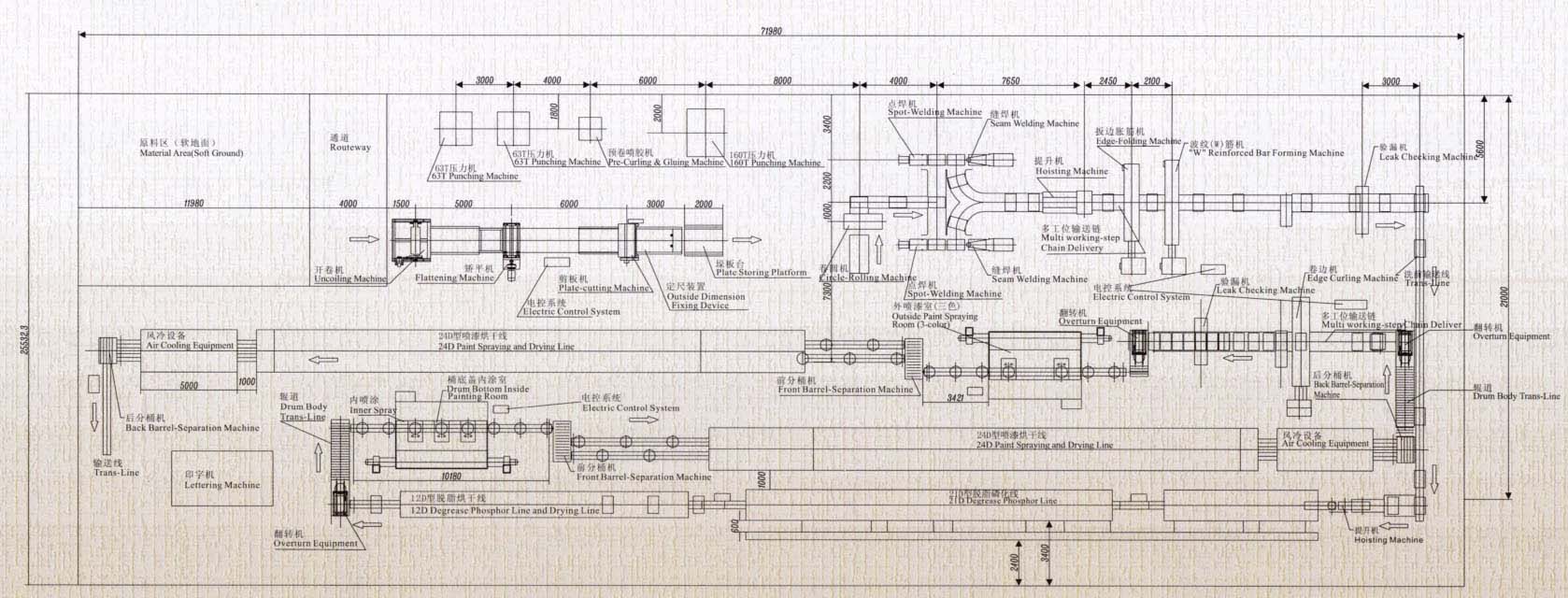

6、200升钢桶生产线典型平面图三（点击图片放大）
