（四）钢桶封闭器
钢桶桶顶应根据开口形式设置封闭器，以利于使用，并保证钢桶的密封。在设计上应根据钢桶的开口形式和被包装物来选定。钢桶封闭器按结构类型有4类，见表4－3－55。
通常，若被包装物对密封性能要求不高时，选用揿压式封闭器，则开启与封闭方便；被包装物对密封性要求高时，则闭口钢桶应根据要求选用螺旋式或顶压式，全开口钢桶则应选用封闭箍式。
表4－3－55钢桶封闭器结构类型
类别 |
型式 |
应用范围 |
螺旋式
|
旋塞型 |
小开口钢桶
|
旋盖型 |
揿压式
|
压塞型 |
小开口钢桶、钢提桶
|
揿塞型 |
顶压式
|
螺栓型 |
中开口钢桶
|
压盖型 |
封闭箍式
|
螺杆型 |
全开口钢桶、开口缩颈钢桶
|
杠杆型 |
1．螺旋式封闭器
螺旋式封闭器有旋塞型和旋盖型两种。
（1）旋塞型。螺旋式旋塞型封闭器见图4－3－169，由桶塞、螺圈、垫圈、衬圈、封盖组成，其中封盖可设置也可不设置。
①桶塞。桶塞有压铸桶塞和挤压桶塞两种。其中压铸桶塞的结构尺寸见图4－3－170和表4－3－56；挤压桶塞的结构尺寸见图4－3－171和表4－3－57。

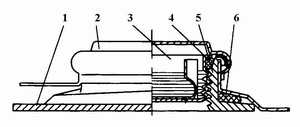

图4－3－169 旋塞型封闭器结构
1—桶顶；2—封盖；3—桶塞；4—垫圈；5—螺圈；6—衬圈
表4－3－56 压铸桶塞结构尺寸，mm
名称代号 |
TM60桶塞 |
TM27桶塞 |
TG2桶塞 |
TG3／4桶塞 |
D |
61．5±0．5 |
28．5±0．5 |
61．0±0．3 |
28．2±0．2 |
D1 |
56．0±0．3 |
23．7±0．3 |
56．0±0．3 |
22．7±0．2 |
d1 |
53．0±0．3 |
18．5±0．3 |
52．5±0．3 |
17．6±0．2 |
b |
3．0±0．3 |
3．0±0．3 |
3．0±0．2 |
2．7±0．2 |
δ |
3．0－0．3
|
3．0±0．2
|
H |
5．0±0．5 |
13．5±0．5 |
15．0±0．3 |
13．8±0．3 |
h |
1．0 |
0．5 |
1．5 |
1．0 |
S |
38．0 |
10．0 |
38．0 |
11．8 |
b1 |
8．0 |
5．0 |
8．0 |
4．0 |
d1 |
TM60 |
TM27 |
TG2 |
TG3／4 |
表4－3－57 挤压桶盖结构尺寸，mm
名称代号 |
D |
D1 |
H |
b |
d |
TM60桶塞 |
62．0±0．5 |
|
15．5±0．5 |
3．0±0．3
|
TM60 |
TM27桶塞 |
28．5±0．5 |
|
14．0±0．5 |
TM27 |
TG2桶塞 |
61．5±0．5 |
56．0±0．3 |
15．4±0．4 |
TG2 |
TG3／4桶塞 |
28．5±0．5 |
22．9±0．3 |
13．6±0．3 |
TG3／4 |
②螺圈。螺圈结构及尺寸见图4－3－172和表4－3－58。
桶塞及螺圈的螺纹尺寸见表4－3－59和表4－3－60。
图4－3－170 压铸桶塞结构
表4－3－58 螺圈结构尺寸，mm
名称代号 |
D1 |
d |
H |
h |
s |
D |
TM60螺圈 |
63．5±0．3 |
61．5±0．3 |
18．5±0．5 |
10．0±0．5 |
75±0．3 |
TM60 |
TM27螺圈 |
30．0±0．3 |
28．0±0．3 |
16．5±0．5 |
9．0±0．5 |
40．5±0．3 |
TM27 |
TG2螺圈 |
62．3±0．2 |
60．4±0．3 |
18．8±0．3 |
10．5±0．4 |
77．8±0．2 |
TG2 |
TG3／4螺圈 |
29．0±0．2 |
27．2±0．3 |
15．8±0．3 |
8．6±0．4 |
43．7±0．2 |
TG3／4 |
③垫圈与衬圈。垫圈、衬圈分别有矩形圈和O形圈两种，其结构及尺寸见图4－3－173和表4－3－61。
表4－3－59 TM桶用普通螺纹，mm
名称
|
代号
|
螺距
|
牙型角
|
大径
|
中径 |
小径 |
基本尺寸 |
偏差 |
基本尺寸 |
偏差 |
基本尺寸 |
偏差 |
桶塞 |
TM60
|
2．0
|
60°
|
60
|
－0．20
－0．60 |
58．701
|
－0．25
－0．60 |
57．546
|
－0．20
－ |
螺圈 |
－
0 |
＋0．40
0 |
＋0．40
0 |
桶塞 |
TM27
|
27
|
－0．20
－0．55 |
25．701
|
－0．20
－0．50 |
24．546
|
－0．20
－ |
螺圈 |
－
|
＋0．35
0 |
＋0．40
0 |

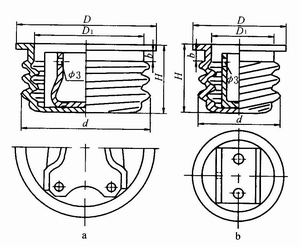

图4－3－171 挤压桶塞结构
a．TM60、TG2桶塞；b．TM27、TG3／4桶塞
图4－3－172 螺圈结构
表4－3－60 TG桶用管螺纹,mm
名称
|
代号
|
25．4mm
牙数
|
螺距
|
牙型角
|
大径
|
中径
|
小径
|
基本尺寸 |
偏差 |
基本尺寸 |
偏差 |
基本尺寸 |
偏差 |
桶塞 |
TG2
|
11
|
2．309
|
55°
|
59．62
|
－0．62
－1．12 |
58．14
|
－0．40
－0．76 |
56．66
|
－0．40
－ |
螺圈 |
－
0 |
＋0．37
0 |
＋0．94
＋0．44 |
桶塞 |
TG3／4
|
14
|
1．814
|
26．44
|
－0．44
－0．94 |
25．28
|
－0．38
－0．65 |
24．12
|
0．38
－ |
螺圈 |
－
0 |
＋0．26
0 |
＋0．58
0．08 |
表4－3－61 垫圈与衬圈结构尺寸，mm
名称代号
|
内径d
|
矩形圈
|
O形圈 |
δ |
b |
d1 |
TM60垫圈 |
53．0 |
2．5
|
2．5
|
3．0
|
TM27垫圈 |
22．0 |
TG2垫圈 |
50．5±0．5 |
2．6±0．2
|
2．7±0．2
|
3．0±0．2
|
TG3／4垫圈 |
20．0±0．5 |
TM60衬圈 |
60．0 |
3．0
|
2．7
|
3．0
|
TM27衬圈 |
28．0 |
TG2衬圈 |
60．5±0．5 |
2．7±0．2
|
3．2±0．2 |
3．3±0．2
|
TG3／4衬圈 |
27．5±0．5 |
2．4±0．2 |
④封盖。封盖的结构及尺寸见图4－3－174和表4－3－62。
4－3－173 垫圈与衬圈结构
a．矩形圈；b．O形圈
表4－3－62 封盖结构尺寸，mm
名称代号 |
d |
d1 |
H |
h |
δ |
TM60封盖 |
69．5 |
62．5 |
9．5 |
2．0 |
0．24
|
TM27封盖 |
36．5 |
29．5 |
7．5 |
1．7 |
TG2封盖 |
69．4 |
63．0 |
11．0 |
2．5 |
0．28
|
TG3／4封盖 |
34．7 |
30．0 |
9．0 |
1．5 |
（2）旋盖型。旋盖型封闭器由螺纹盖和颈口组成，其结构及尺寸见图4－3－175和表4－3－63。

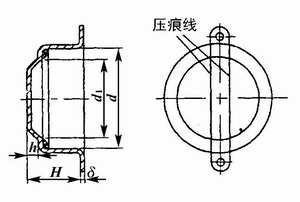

图4－3－174 封盖结构
表4－3－63 旋盖与颈口结构尺寸，mm
螺纹盖
|
颈口
|
25．4mm牙数
|
螺距
|
D |
d |
H |
D1 |
d1 |
d2 |
45±0．3 |
43．3±0．3 |
13．0±0．3 |
44．1±0．3 |
42．1±0．3 |
33．5±0．3 |
7
|
3．36
|
55±0．3 |
53．3±0．3 |
13．5±0．3 |
54．1±0．3 |
52．1±0．3 |
42．0±0．3 |

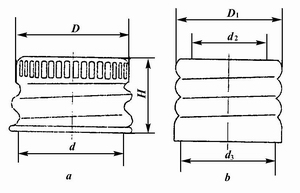

图4－3－175 旋盖型结构
a．螺纹盖；b．颈口
