包装设计制造技术及标准应用大全

第四篇 包装设计基础

第三章　包装容器结构设计

第四节　金属包装容器结构设计

　　三、金属桶的结构设计

　　（二）钢提桶

　　1．钢提桶结构类型

　　（1）全开口按盖提桶。见图4－3－162a，桶底为二重卷边封合结构，提手通过挂耳固定于桶口，桶盖为紧按盖，开启和封盖一般均需封（启）盖器进行。

　　（2）全开口封闭箍提桶。见图4－3－162b，桶身及提手结构与全开口按盖提桶相同，但盖为一圆形盖用杠杆式或螺栓式封闭箍夹紧实现密封。

　　（3）闭口缩颈提桶。见图4－3－162c，桶中央焊有一带提环的挂耳，桶顶靠边处开有灌装、倾倒孔，桶身上端带有缩颈。

　　（4）闭口提桶。见图4－3－162d，结构与闭口缩颈提桶基本相同，但无缩颈。以上4种基本结构类型均有桶身带斜度（T形）和不带斜度（S形）两种。主要用于石油、涂料、化学品、油脂及食品的包装。

　　2．钢提桶规格及容量

　　钢提桶的规格及容量标准见表4－3－49。

表4－3－49　　钢提桶的规格及容量（GB13252－91）

类别	规格	公称容积量／L	实际容积／L
1．全开口按盖提桶	1	18	≥19
	2	20	≥21
	3①	21	≥22
	4	24	≥25
2．全开口封闭箍盖提桶	1	18	≥19
	2	20	≥21
	3①	21	≥22
3．闭口缩颈提桶	1	18	≥19
	2	20	≥21
4．闭口提桶	1	17	≥18
	2	17	≥18
	3	19	≥20
	4	20	≥21

　　①不适用于S形桶。

图4－3－162　钢提桶结构
a．全开口按盖提桶；b．全开口封闭箍提桶；c．闭口缩颈提桶；d．闭口提桶

　　3．T形钢提桶结构尺寸

　　见图4－3－163，T形钢提桶共有3种结构形式，其结构尺寸见表4－3－50。

表4－3－50　　T形钢提桶结构尺寸（GB13252－91），mm

类别	规格	桶顶内径D1	桶底内径D2	桶内高H①
1，2②，3③	1	285±3．0	272±3	315±5
	2			342±5
	3			360±5
	4			420±5

　　①内高尺寸不含密封垫；②不含第4种规格；③不含第3，4种规格。

　　4．S形钢提桶结构尺寸

　　见图4－3－164，S形钢提桶共有4种结构形式，其结构尺寸见表4－3－51。

表4－3－51　　S形钢提桶结构尺寸（GB13252－91），mm

类别	规格	桶内高H1①	桶底内径D2	桶内高H0
1，2	1	285±3	310±5	-
	2		340±5
	4		420±5
3	1	285±3	310±5	330±5
	2		340±5	360±5
4	1	264±3	328±5	340±5
	2		310±5	320±5
	3	273±3	342±5	352±5
	4		360±5	370±5

　　①1，2类提桶内高尺寸不含密封垫。

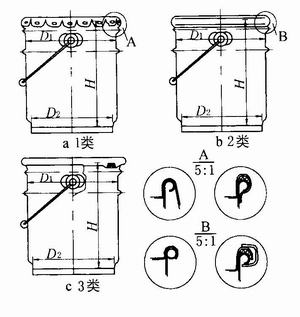

图4－3－163　T形钢提桶结构及尺寸

　　对于T形钢提桶和S形钢提桶，可与钢桶一样在桶身上的适当部位设计环筋和波纹来提高强度和刚度。
