长江涂装，中国钢桶业的最优方案

重庆长江涂装设备有限责任公司（即6801厂）隶属于中国船舶重工集团公司，1968年建厂。专业生产无气喷涂设备、涂胶设备和润滑设备，1977年率先在国内研发无气喷涂设备，是中国涂装设备制造基地和主要的供应商。是行业标准JB/T8695-1998《无气喷涂机》的起草单位,并参与《涂装作业安全规程》国家标准的制制定。2000年通过ISO9001质量体系认证,2009年通过2008版认证。公司“长江牌”商标在2010年被国家工商管理局认定为“中国驰名商标”。		Chongqing Changjiang Coating Equipment Co.,Ltd is a high-tech enterprise directly under China Shipbuilding Industrial Corporation(CSIC). Our company has built in 1968 and began its research on airless spray in 1977, which is specialized in design and manufacturing spray equipment, extrusion unit and lubrication unit. Our company is in charge of standard drafting JB/T8695-1988(Airless Sprayer). Now our plant is main supplier of spraying equipment in China. Participated in drafting(Coating Processes Safety Rules), the trade standard was ISO 9001 certified in 2000, and through 2008 certification in 2009. The series of ‘Changjiang’ spray unit awarded China Well-known Trade-Mark in 2010 by State Administration for Industry and Commerce.
"长江"牌系列产品荣获国家专利31项，产品性能已达到国际先进水平，并以体积小、新颖美观、使用方便、设计合理、维修简单等显著特点，在国内外涂装领域享有很高声誉，广泛应用于我国船舶、机车车辆、石油化工、机械、航空航天、建筑等工业领域的各行业，拥有国内外用户达3000多家。同时，还可应用户要求研制生产各种特殊用途的流体处理设备，承接各类涂装生产线设计制造以及涂装工程施工。		Changjiang Sprayers possess 31 Chinese patents. The product performance has achieved the international advanced level, which features small volume, light weight, easy operation, advanced design, simple maintain, and enjoy high reputation at home and abroad. The products are widely used by more than 3000 customers. Our plant can design and manufacture special fluid equipments according to user’s needs. From finishing system to finishing engineering, our plant can do everything.
地址：重庆市万州区天城大道123号　　联系电话：023-58324888

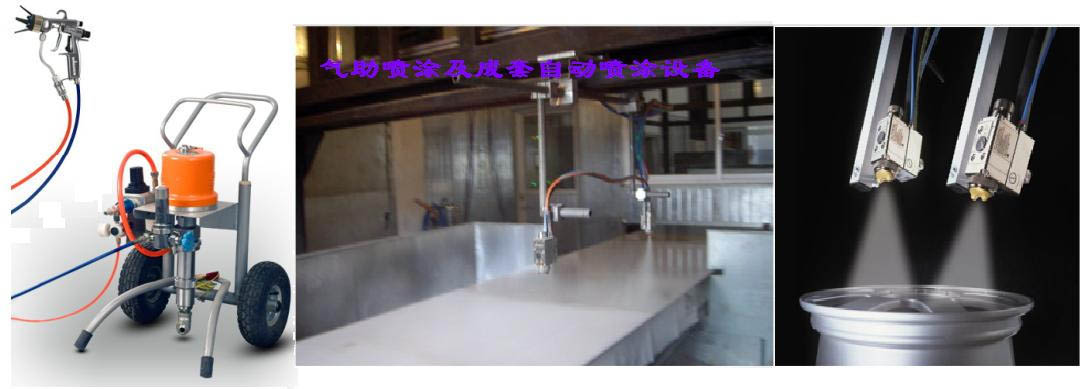

钢桶涂装用无气喷涂机展示

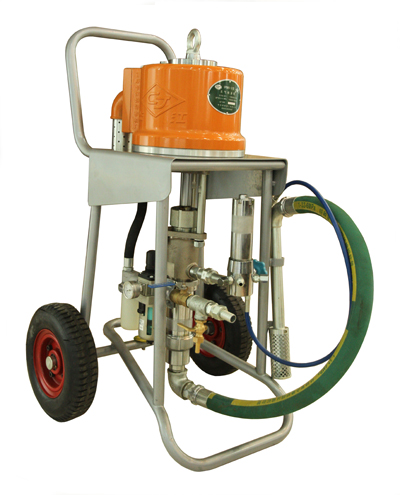

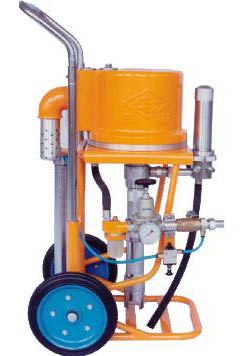

GPQ9C-II 气动无气喷涂机

　　GPQ9C-II 气动无气喷涂机

　　一、适用范围
　　GPQ9CⅡ是我厂在GPQ9C、GPQ9CA型无气喷涂机基础上改进的一款新型无气喷涂机，具有大排量及接多把枪的优点。特别适宜于长效、重防腐蚀涂装施工，更可喷涂绝大部分常规涂料，如：酚醛、醇酸、氨基、硝基、丙烯酸和乳胶漆等涂料，喷涂无机硅酸锌和水性快固无机锌等涂料时请拆除稳压过滤器中的滤网。同时，该机也可作为一种安全可靠的气动液压增压泵，应用于非涂装技术领域。
　　二、产品特点
　　GPQ9C II型无气喷涂机为小车式设计。该产品压力适中、排量大，结构先进，性能稳定可靠；气动泵往复运动速率低，磨损小，使用寿命长；新型的消音器极大地降低了排气噪声，不易发生“冰塞”；压力脉动小，能够确保和控制涂膜厚度及涂装质量。

　　三、主要技术参数

技术参数	参数值
产品型号	GPQ9C-II
压力比	32：1
空载排量(L／min)	51
进气压力(MPa)	0.4～0.6
最大喷嘴号	38Z45(1只)，26Z40(2只)或19Z40(4只)
空气消耗量(L/min)	100～1000
外形尺寸(mm)长×宽×高	600×620×1030
重量（kg）	73

　　注：1、空载排量是指空载压力工况下的涂料排量。
　　　　2、最大喷嘴号是我厂目前富锌涂料无气喷嘴编号。

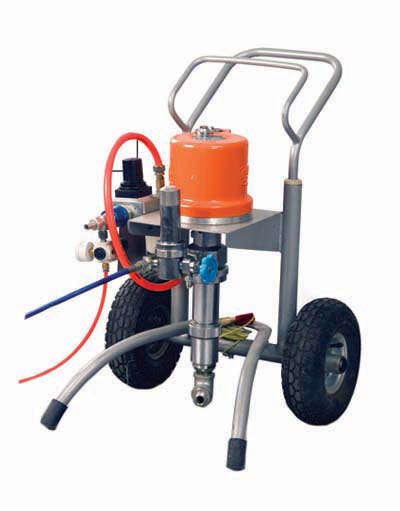

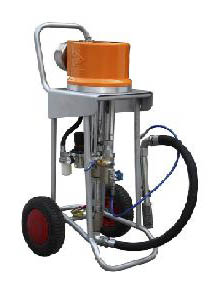

QPT6528-II 气动无气喷涂机

QPT6528-II 气动无气喷涂机

　　一、适用范围
　　QPT6528II型无气喷涂机是我厂研制的最新一代高压力、大排量喷涂设备。特别适宜于长效、重防腐蚀涂装施工，更可喷涂绝大部分常规涂料，如：酚醛、醇酸、氨基、硝基、丙烯酸和乳胶漆等涂料，但不适宜喷涂无机硅酸锌和水性快固无机锌等涂料，如要喷涂上述涂料，请选用我厂其他型号的产品。同时，该机也可作为一种安全可靠的气动液压增压泵，应用于非涂装技术领域。

　　二、产品特点
　　QPT6528II型无气喷涂机为泵座和过滤器一体式设计，分体快拆式结构，泵座密封圈更换更加便捷。该产品压力高、排量大，结构先进，设有专门除冰装置，不易因 “霜冻”而死机，性能稳定可靠；气动泵往复运动速率低，换向时间快，磨损小，使用寿命长；新型的消音器极大地降低了排气噪声，不易发生“冰塞”；压力脉动小，能够确保和控制涂膜厚度及涂装质量。
　　三、主要技术参数

技术参数	参数值
产品型号	QPT6528Ⅱ
压力比	65：1
空载排量(L／min)	28
进气压力(MPa)	0.3～0.6
最大喷嘴号	050B50
空气消耗量(L/min)	100～1100
外形尺寸(mm)长×宽×高	700×620×1100

　　注：1、空载排量是指空载压力工况下的涂料排量。

　　2、最大喷嘴号是指我厂目前的无气喷嘴编号。

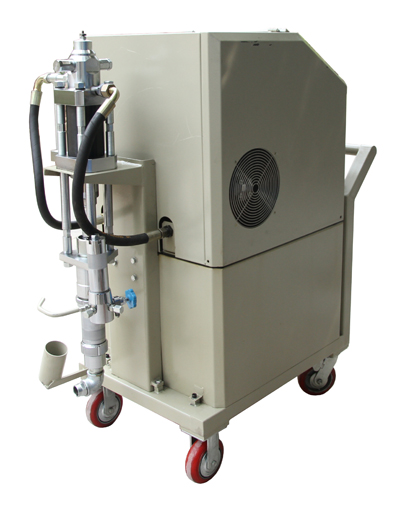

YPT2638 液压无气喷涂机

YPT2638 液压无气喷涂机

　　一、主要优点
　　该系列泵是由液压作为驱动动力的一款喷涂机，该机的主要优点是：1、故障率低，噪音小；2、无霜冻现象；3、压力脉动低，成膜厚度均匀；4、善于喷涂高粘度涂料，可以形成高膜厚涂层。
　　二、主要型号技术参数

技术参数	参数值
产品型号	YPT2638
压力比	2.6：1
空载排量(L／min)	38
一往复排量(L)	0.27
泵站额定工作压力(Pa)	10
泵站最高工作压力(Pa)	12
泵站电机功率(Kw)	7.5

　　三、安装形式
　　车载式，即一台泵站对一台液压喷涂机
　　固定式，此模式最多可以做成一台泵站对五台液压喷涂机
　　三、应用领域：1、生产线；2、集装箱；3、船舶分段；4、高粘度、高膜厚、高固体分含量的涂料。

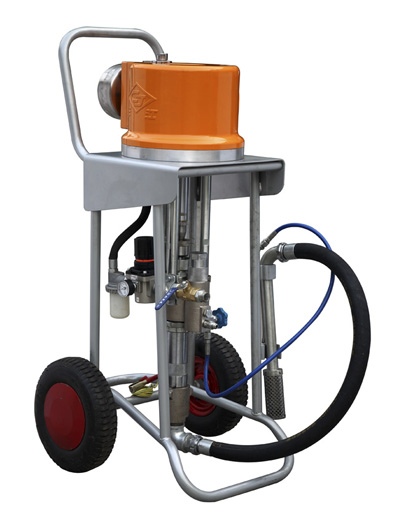

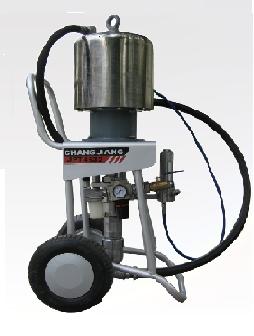

QPT4532 气动无气喷涂机

QPT4532 气动无气喷涂机

　　一、适用范围
　　JPT4532型无气喷涂机属超大流量、中高压力比型喷涂机，适用于所有常规涂料和部分重防腐涂料的喷涂。
　　二、产品特点
　　1、其关键部位—气动马达采用新型的双进气道的机械换向机构，配气部分采用集成块式结构，零件数量少，不易出现故障，能适应涂装生产线的连续工作。
　　2、该型无气喷涂机流量大，行程长，因此，该机运行频率极慢，泵体磨损小，密封圈使用寿命长。
　　3、压力脉动极小，涂膜层均匀，涂装质量好。
　　4、气动马达与涂料液压泵采用分体式结构，防止涂料窜入气缸。
　　5、气动马达密封结构独特，密封可靠，使用寿命长。
　　三、主要技术参数

技术参数	参数值
产品型号	QPT4532
压力比	45：1
空载排量(L／min)	32
进气压力(MPa)	0.2～0.6
配空压机（m3/min）	1.6
空气消耗量(L/min)	100～1000
外形尺寸(mm)长×宽×高	700×550×1200
重量（kg）	95

　　注：最大喷涂流量是指该机喷涂时能同时带的多颗喷嘴流量之和，一般不能超过此流量。
