【专利】一种带锁扣的钢桶封闭器桶圈
申请号 |
|
CN201220010363.X |
申请日 |
|
2012.01.11 |
公开(公告)号 |
|
CN202429487U |
公开(公告)日 |
|
2012.09.12 |
IPC分类号 |
|
B65D45/32 |
申请(专利权)人 |
|
牛润彦; |
发明人 |
|
牛润彦; |
优先权号 |
|
|
一、摘要:
本实用新型涉及一种钢桶封闭器的桶圈,尤其是涉及一种带锁扣的钢桶封闭器桶圈。钢桶封闭器由桶圈和锁扣两部分构成。本实用新型可节约生产成本、减少生产过程中的污染排放;另外将生产工序简化,只需冲压模具即可制作完成。
二、权利要求书
1.一种带锁扣的钢桶封闭器桶圈,其特征在于:钢桶封闭器由桶圈(1)和 锁扣(2)两部分构成;桶圈(1)为开放的圆环状,圆环两端断面均为“C” 形状;“C”形状的边缘分别开槽(3);锁扣(2)为一长方形扁片状;锁 扣(2)的宽度与厚度与开槽(3)的大小相匹配;锁扣(2)插入开槽(3) 中;锁扣(2)与桶圈(1)紧密固定连接为一体。
三、说明书
一种带锁扣的钢桶封闭器桶圈
1、技术领域
本实用新型涉及一种钢桶封闭器的桶圈,尤其是涉及一种带锁扣的钢桶 封闭器桶圈。
2、背景技术
目前在我国钢桶及钢桶封闭器生产行业里,在制造封闭器桶圈的过程 中,各部件的连接方式大多采用的是焊接式和铆钉铆接式。对于通过焊接方 式制成的桶圈,存在着制造成本较高、产生污染等弊端;而铆钉铆接方式制 成的桶圈存在不够坚固等问题。
3、发明内容
本实用新型的目的是提供一种带锁扣的钢桶封闭器桶圈。
本实用新型是通过如下技术方案实现的:钢桶封闭器由桶圈1和锁扣2 两部分构成;桶圈1为开放的圆环状,圆环两端断面均为“C”形状;“C” 形状的边缘分别开槽3;锁扣2为一长方形扁片状;锁扣2的宽度和厚度与 开槽3的大小相匹配;锁扣2插入开槽3中;锁扣2与桶圈1紧密固定连接 为一体。
本实用新型制造的钢桶封闭器,其桶圈与锁扣之间的连接非常牢固,完 全达到容器密封的使用要求。与目前正在应用的焊接连接方法和铆接连接方 法相比,同时存在节约生产成本(包括材料成本、人工成本、能源消耗成本 等)、减少生产过程中的污染排放等优点。另外将生产工序简化,只需冲压 模具即可制作完成。
4、附图说明
下面结合附图对本实用新型进一步说明:
图1为本实用新型平面图

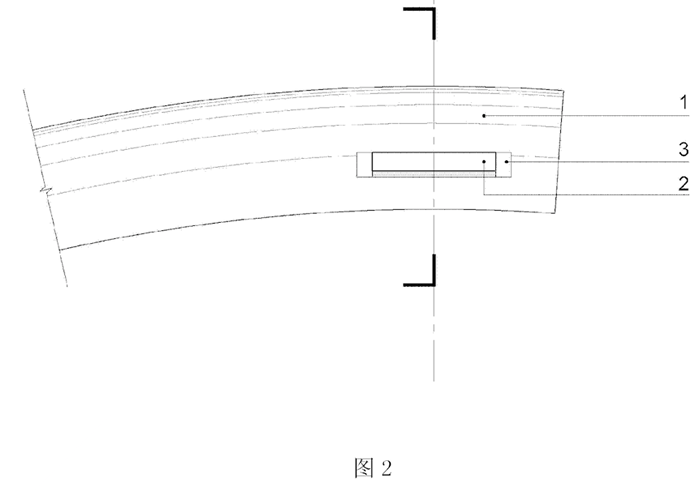

图2为本实用新型局部放大图

图3为本实用新型剖面图

1为桶圈;2为锁扣;3为开槽
5、具体实施方式:
钢桶封闭器由桶圈1和锁扣2两部分构成;桶圈1为开放的圆环状,圆 环两端断面均为“C”形状;“C”形状的边缘分别开槽3;锁扣2为一长 方形扁片状;锁扣2的宽度与厚度与开槽3的大小相匹配;锁扣2插入开槽 3中;锁扣2与桶圈1紧密固定连接为一体。
本实用新型见图3所示,将插入槽3中的锁扣2用冲压模具冲压,使锁 扣2在桶圈1之内的部分变形,与桶圈1内壁紧密贴合,从而锁扣2与桶圈 1连接固定。
