【国际标准】包装 钢桶 第3部分：嵌入式法兰封闭器ISO 15750-3:2022（4）C型封闭器

文/杨文亮 译

附录C

（标准规范）

八边形(G2)/六边形(G3/4)法兰封闭器系统（C型封闭器）

C.1 封闭器系统组成

封闭器系统和各组件可能与图C.1所示的封闭器组件不同。但是，必须遵守规定的尺寸。

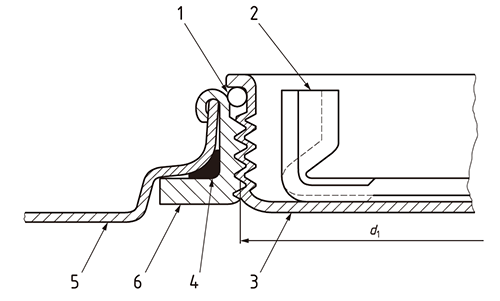

1-桶塞垫圈；2-焊接扳扣；3-桶塞；4-法兰密封垫圈；5-桶顶；d1-公称螺纹直径

图C.1 中型和重型钢桶封闭器的装配结构

C.2 法兰的结构和尺寸

C.2.1 尺寸

法兰的具体结构见C.2所示，规格尺寸见表C.1所示。

法兰可能会与图中所示的不同。

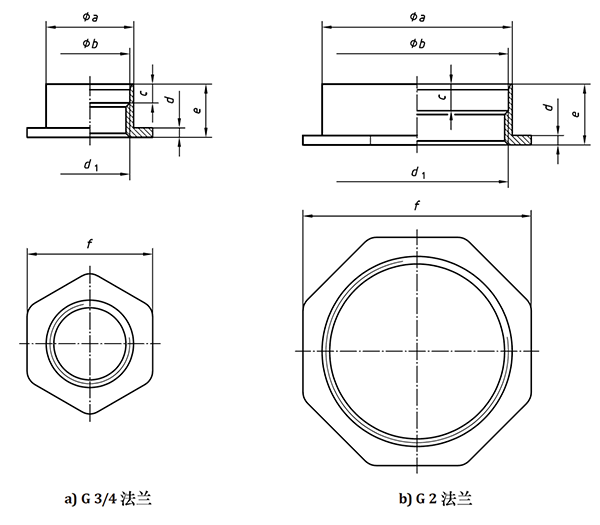

图C.2 法兰

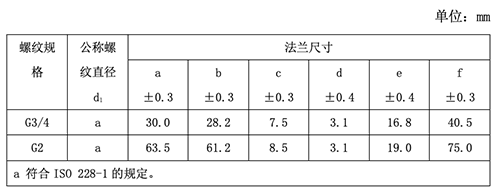

表C.1 法兰

C.2.2 材料与配置

法兰应由符合ISO 3573或ISO 3574的低碳钢或其他适合其预期用途的材料制成。

法兰垫圈的配置和材料应由买方和供应商商定。

法兰的其他配置应由买方和供应商商定。

C.3 标签环和保险环的配置和尺寸

对于标签环和保险环所用材料，可选用轻型、中型、重型的材料。

如果需要这样的标签环或保险环，应符合A.3中规定的要求。

C.4 钢制桶塞的结构和尺寸

C.4.1 尺寸

钢制桶塞的结构见图C.3所示，规格尺寸见C.2所示。

钢制桶塞可能与图中所示的有差异。

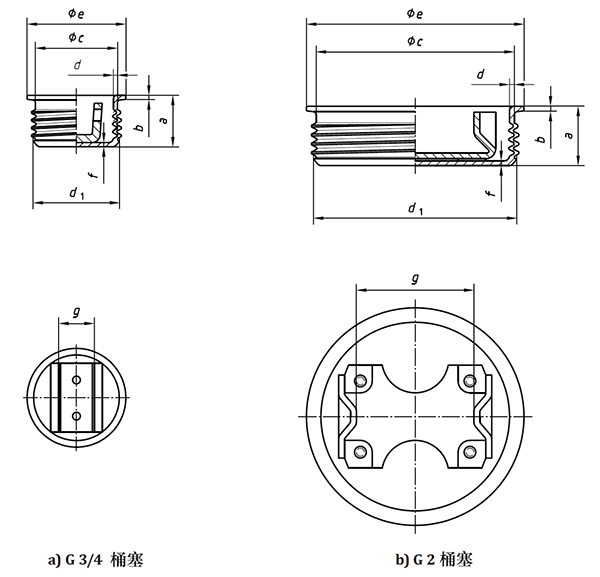

图C.3 钢制桶塞

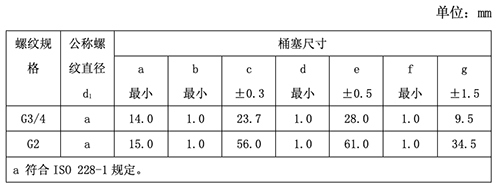

图C.2 钢制桶塞

C.4.2 材料与配置

桶塞应由符合ISO 3573或ISO 3574的低碳钢或适合其预期用用途的其他材料制成。

桶塞垫圈的配置和材料应由买方和供应商商定。

桶塞的替代配置应由买方和供应商商定。

C.5 封盖的结构和尺寸

如果需要封盖来保护钢桶中的产品，则应使用与A.6中规定的封盖。

C.6 无封盖封闭器装配组合

无封盖的封闭器装配组合结构见图C.4所示，装配尺寸见表C.3所示。

无封盖的封闭器装配组成可能与图中所示的有偏差。

注：ISO 15750-1和ISO 15750-2要求封闭器组合的高度不应高出桶顶卷边上边缘。

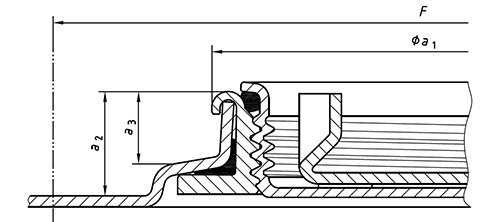

图C.4 无封盖封闭器装配组合

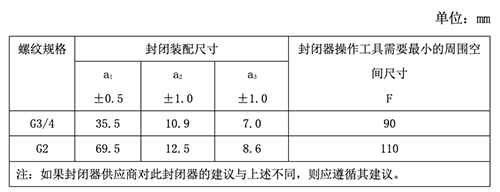

表C.3 无封盖封闭器装配组合

C.7 封闭垫圈

C.7.1 法兰垫圈

C.7.1.1 尺寸

法兰垫圈的结构见图C.5所示，规格尺寸见表C.4所示。

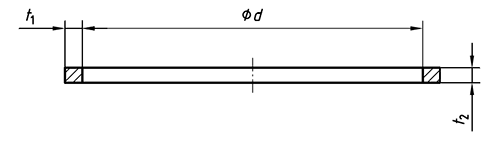

图C.5 法兰垫圈

表C.4 法兰垫圈

C.7.1.2 材料与配置

法兰垫圈的配置和材料规格应由买方和供应商商定。

C.7.2 桶塞垫圈

C.7.2.1 尺寸

桶塞垫圈的结构见图C.6所示，规格尺寸见表C.5所示。

桶塞垫圈可能与图中所示有偏差。

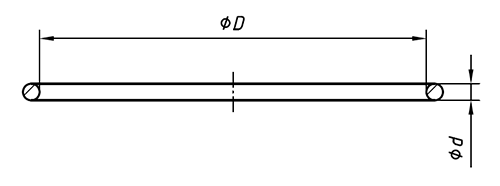

图C.6 桶塞垫圈

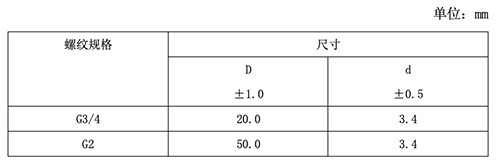

表C.5 桶塞垫圈

C.7.2.2 材料和配置

用于桶塞垫圈的配置和材料规格，应由买方和供应商商定。

（未完待续）
