【资料】
关于修订钢桶封闭器标准的报告（2）
日本钢桶协会封闭器委员会
表5 螺纹的尺寸（单位：mm）
桶塞与螺圈的分类 |
大 |
小 |
螺纹的尺寸 |
公称直径 |
59.62 |
26.44 |
螺纹特性尺寸 |
螺纹角度 |
55 |
55 |
螺纹总宽度 |
11 |
14 |
螺距 |
2.309 |
1.814 |
桶塞（外螺纹） |
大直径 |
基本尺寸 |
59.62 |
26.44 |
公差 |
上限 |
-0.62 |
-0.44 |
下限 |
-1.12 |
-0.94 |
中直径 |
基本尺寸 |
58.14 |
25.28 |
公差 |
上限 |
-0.40 |
-0.25 |
下限 |
-0.75 |
-0.50 |
小直径 |
基本尺寸 |
56.66 |
24.12 |
公差 |
上限 |
-0.40 |
-0.25 |
下限 |
- |
- |
螺圈（内螺纹） |
大直径 |
基本尺寸 |
59.62 |
26.44 |
公差 |
上限 |
- |
- |
下限 |
+0.20 |
0 |
中直径 |
基本尺寸 |
58.14 |
25.28 |
公差 |
上限 |
+0.65 |
+0.30 |
下限 |
0.20 |
0 |
小直径 |
基本尺寸 |
56.66 |
24.12 |
公差 |
上限 |
+0.94 |
+0.58 |
下限 |
+0.44 |
+0.08 |
桶塞的标准尺寸检验 将桶塞部分旋入标准的螺纹中，试验得出表6的数据。
表6 将桶塞部分旋人标准的螺纹中试验获得的数据 （单位：mm）
桶塞与螺圈的分类 |
大 |
小 |
标准螺纹旋入修正尺寸 |
公称直径 |
59.62 |
26.44 |
螺纹特性尺寸 |
螺纹角度 |
55 |
55 |
螺纹总宽度 |
11 |
14 |
螺距 |
2.309 |
1.814 |
到达螺纹根部 |
小直径 |
基本尺寸 |
56.260 |
23.870 |
公差 |
上限 |
-0.009 |
-0.008 |
下限 |
-0.027 |
-0.024 |
中直径 |
基本尺寸 |
57.740 |
25.030 |
公差 |
上限 |
-0.006 |
-0.005 |
下限 |
-0.018 |
-0.015 |
不到达螺纹根部 |
大直径 |
基本尺寸 |
56.650 |
24.190 |
公差 |
上限 |
- |
- |
下限 |
- |
- |
中直径 |
基本尺寸 |
57.390 |
24.780 |
公差 |
上限 |
0 |
0 |
下限 |
-0.012 |
-0.010 |
螺圈的标准尺寸检验 将标准螺纹部分旋入螺圈中，试验得出表7的数据。
表7 将标准螺纹部分旋入螺圈中，试验获得的数据 （单位：mm）
桶塞与螺圈的分类 |
大 |
小 |
标准螺纹旋入修正尺寸 |
公称直径 |
59.62 |
26.44 |
螺纹特性尺寸 |
螺纹角度 |
55 |
55 |
螺纹总宽度 |
11 |
14 |
螺距 |
2.309 |
1.814 |
到达螺纹根部 |
大直径 |
基本尺寸 |
59.820 |
26.440 |
公差 |
上限 |
-0.027 |
-0.026 |
下限 |
-0.009 |
-0.008 |
中直径 |
基本尺寸 |
58.340 |
25.280 |
公差 |
上限 |
-0.018 |
-0.015 |
下限 |
-0.006 |
-0.005 |
不到达螺纹根部 |
大直径 |
基本尺寸 |
59.430 |
26.140 |
公差 |
上限 |
- |
- |
下限 |
- |
- |
中直径 |
基本尺寸 |
58.790 |
25.580 |
公差 |
上限 |
+0.012 |
+0.010 |
下限 |
0 |
0 |
注：1.由于考虑实用的原因，对于IS0-228-2的标准公差在细节上已作了必要的修正。
2．对于标准规格的钢桶螺圈使用调查表已于前不久奉上。

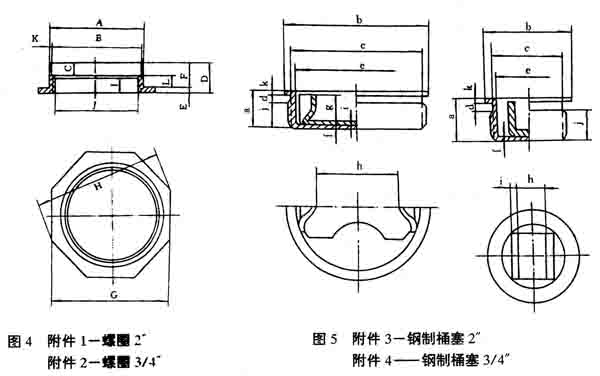

附件1：钢桶封闭器对照分析（一）
螺圈2“
尺寸名称 |
代号 |
ICDM原尺寸 |
德国 |
美国 |
亚洲（A） |
亚洲（B） |
ICDM修正版 |
日本 |
- |
- |
- |
DIN6643 |
PPP-P420B |
- |
- |
JSDA |
JIS Z1604 |
外径 |
A |
62.4±0.3 |
62.6 |
- |
62.43±0.2 |
62.4±0.3 |
62.4±0.3 |
62.4±0.3 |
内径 |
B |
60.4±0.3 |
60.4 |
- |
60.58±0.35 |
60.5±0.3 |
60.4±0.3 |
61.2±0.3 |
外边高度 |
C |
7.9±0.5 |
- |
- |
8.7±0.5 |
7.3±0.3 |
8.0±0.4 |
8.5±0.3 |
总高度 |
D |
- |
19.0 |
- |
19.2+0.45/-0.15 |
19.0±0.3 |
19.0±0.4 |
19.0±0.4 |
周边厚度 |
E |
- |
- |
- |
2.66+0.3/-0.1 |
- |
2.9±0.4 |
3.1±0.4 |
柱体外高 |
F |
15.8±0.5 |
- |
16.9418±0.381 |
- |
- |
- |
- |
八方对面边距 |
G |
77.9±0.3 |
77.9 |
- |
77.927±0.1524 |
- |
77.9±0.3 |
77.9±0.3 |
八方对角距 |
H |
- |
83.8 |
- |
- |
83.6±0.3 |
- |
-- |
螺纹总宽度 |
I |
- |
11.3 |
- |
10.5±0.5 |
- |
11.0±0.4 |
- |
最小直径 |
J |
57.1±0.3 |
56.6 |
- |
57.65±0.15 |
- |
- |
- |
顶边厚度 |
K |
- |
- |
1.016< |
- |
- |
- |
- |
材料厚度 |
t |
- |
- |
2.36< |
- |
- |
- |
- |
顶部安装高度 |
L |
7.9±0.5 |
- |
- |
- |
- |
- |
- |
附件2：钢桶封闭器对照分析（二）
螺圈3/4"
尺寸名称 |
代号 |
ICDM原尺寸 |
德国 |
美国 |
亚洲（A） |
亚洲（B） |
ICDM修正版 |
日本 |
- |
- |
- |
DIN6643 |
PPP-P420B |
- |
- |
JSDA |
JIS Z1604 |
外径 |
A |
29.0±0.3 |
29.1 |
- |
28.97±0.13 |
29.0±0.3 |
29.0±0.3 |
30.0±0.3 |
内径 |
B |
27.2±0.3 |
27.2 |
- |
27.10±0.25 |
27.2±0.3 |
27.2±0.3 |
28.2±0.3 |
外边高度 |
C |
7.2±0.5 |
- |
- |
7.23±0.5 |
7.3±0.3 |
7.0±0.4 |
7.5±0.3 |
总高度 |
D |
- |
16.0 |
- |
16.25±0.3 |
16.0±0.3 |
16.0±0.4 |
16.8±0.4 |
周边厚度 |
E |
- |
- |
- |
2.54±0.08 |
- |
2.7±0.4 |
3.1±0.4 |
柱体外高 |
F |
12.9±0.5 |
- |
13.5128±0.381 |
- |
- |
- |
- |
八方对面边距 |
G |
43.7±0.3 |
43.7 |
43.688±0.1524 |
- |
43.7±0.3 |
43.7±0.3 |
40.5±0.3 |
八方对角距 |
H |
- |
46.8 |
- |
- |
46.8±0.3 |
- |
- |
螺纹总宽度 |
I |
- |
9.1 |
- |
9.02±0.38 |
- |
9.0±0.4 |
- |
最小直径 |
J |
24.5±0.3 |
24.1 |
- |
26.21±0.15 |
- |
- |
- |
顶边厚度 |
K |
- |
- |
1.016< |
- |
- |
- |
- |
材料厚度 |
t |
- |
- |
2.36< |
- |
- |
- |
- |
顶部安装高度 |
L |
5.7±0.5 |
- |
- |
- |
- |
- |
- |
附件3：钢桶封闭器对照分析（三）
钢制桶塞2”
尺寸名称 |
代号 |
ICDM原尺寸 |
德国 |
美国 |
亚洲（A） |
亚洲（B） |
ICDM修正版 |
日本 |
- |
- |
- |
DIN6643 |
PPP-P420B |
- |
- |
JSDA |
JIS Z1604 |
总高度 |
a |
15.3±0.3 |
15.3 |
- |
15.6-15.9 |
16.5±0.3 |
15.0-17.0 |
15.0< |
外缘直径 |
b |
61.3±0.5 |
61.3 |
60.96±0.762 |
61.0-61.5 |
61.0±0.3 |
61.2±0.5 |
61.0±0.5 |
颈部外径 |
c |
- |
56 |
56.261±0.381 |
- |
56.0±0.3 |
56.0±0.54 |
56.0±0.3 |
颈部高度 |
d |
- |
2.6 |
- |
2.286-3.175 |
2.8±0.3 |
2.8±0.5 |
- |
颈部内径 |
e |
53.6±0.7 |
- |
- |
- |
- |
- |
- |
底部厚度 |
f |
- |
- |
- |
- |
1.2 |
1.2±0.3 |
1.0< |
板手高 |
g |
- |
13.0 |
- |
- |
- |
- |
-- |
板手长度 |
h |
32.7±0.7 |
- |
- |
34.0 |
- |
- |
- |
板手厚度 |
i |
- |
2.0 |
- |
- |
- |
- |
- |
螺纹宽度 |
j |
11.5< |
- |
- |
- |
- |
- |
- |
材料厚度 |
t |
- |
- |
1.5748 |
1.25< |
- |
- |
- |
周边厚度 |
k |
- |
1.5 |
- |
- |
- |
- |
1.0< |
附件4：钢桶封闭器对照分析（四）
钢制桶塞3/4"
尺寸名称 |
代号 |
ICDM原尺寸 |
德国 |
美国 |
亚洲（A） |
亚洲（B） |
ICDM修正版 |
日本 |
- |
- |
- |
DIN6643 |
PPP-P420B |
- |
- |
JSDA |
JIS Z1604 |
总高度 |
a |
13.5±0.5 |
13.5 |
- |
13.80-14.0 |
14.0±0.3 |
13.0-15.5 |
14.0< |
外缘直径 |
b |
28.1±0.5 |
28.1 |
28.448±0.508 |
27.4-28.0 |
28.8±0.3 |
28.1±0.5 |
28.0±0.3 |
颈部外径 |
c |
- |
22.8 |
22.733±0.381 |
- |
22.9±0.3 |
23.0±0.54 |
23.7±0.3 |
颈部高度 |
d |
- |
2.4 |
- |
2.286-3.175 |
2.8±0.3 |
2.8±0.5 |
- |
颈部内径 |
e |
20.5±0.7 |
- |
- |
- |
- |
- |
- |
底部厚度 |
f |
- |
- |
- |
- |
1.2 |
1.2±0.3 |
1.0< |
板手高 |
g |
- |
- |
- |
- |
- |
- |
- |
板手长度 |
h |
7.8±0.7 |
- |
- |
- |
- |
- |
- |
板手厚度 |
i |
- |
2.4 |
- |
- |
- |
- |
- |
螺纹宽度 |
j |
8.5< |
- |
- |
- |
- |
- |
- |
材料厚度 |
t |
- |
- |
1.5748 |
- |
- |
- |
- |
周边厚度 |
k |
- |
1.5 |
- |
- |
- |
- |
- |
