  首页-标准法规-GB/T 325.5-2015 GB/T 325.5-2015《包装容器 钢桶 第5部分:200L及以下闭口钢桶》-中国钢桶包装网




中华人民共和国国家标准

GB/T 325.5-2015

《包装容器 钢桶 第5部分:200L及以下闭口钢桶》

2015-05-15发布      2016-01-01实施
中华人民共和国国家质量监督检验检疫总局 发布
中国国家标准化管理委员会 发布

前言

GB/T325《包装容器 钢桶》分为5个部分:

——第1部分:通用技术要求;

——第2部分:最小总容量208L、210L和216.5L全开口钢桶;

——第3部分:最小总容量212L、216.5L和230闭口钢桶;

——第4部分:200L及以下全开口钢桶;

——第5部分:200L及以下闭口钢桶。

本部分为GB/T 325的部5部分。

本部分按照GB/T 1.1-2009给出的规则起草。

本部分由全国包装标准化技术委员会(SAC/TC 49)提出并归口。

本部分起草单位:国家包装产品质量监督检验中心(广州)、无锡四方友信股份有限公司、广州市质量监督检测研究院、江苏省产品质量监督检验研究所、南京宁容钢桶封闭器厂。

本部分主要起草人:朱丽萍、鞠春明、卢明、何渊井、王凤玲、向斌、唐复胜、许文杰、王晓茹、刘美姣、张承志。


1 范围

GB/T 325的本部分规定了总容量为200L及以下闭口钢桶的结构和尺寸。

本部分适用于总容量为200L及以下闭口钢桶的制造。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

GB/T 325.1 包装容器 钢桶 第1部分:通用技术要求

GB/T 4122.4 包装术语 第4部分:材料与容器

GB/T 13251 包装 钢桶 嵌入式法兰封闭器

3 术语和定义

符合GB/T 4122.4界定的术语和定义适用于本文件。

4 规格尺寸

闭口钢桶尺寸标注见图1、图2,对应规格尺寸要求见表1。

../../Users/winlyons/Downloads/扫描文件/GBT%20325-5-201

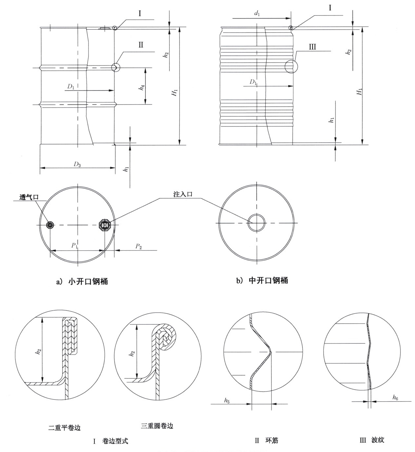

图1 200L闭口钢桶

../../Users/winlyons/Downloads/扫描文件/GBT%20325-5-201
图2 200L以下闭口钢桶

表1 闭口钢桶规格尺寸(mm)

尺寸
符号

项目
说明

公称容量

200L

100L

80L

50L

25L

20L

D1

内径

560±2

500±2

430±2

395±2

282±2

282±2

d1

缩颈内径

-

-

415±2

380±2

272±2

272±2

H1

全高

885±3

600±3

650±3

480±3

480±3

400±3

D2

环筋外径

≤585
(≤575)a

-

-







D3

卷封边缘外径

575±2

515±2

436±2

401±2

288±2

288±2

h1

桶底深

19±1

16±1

16±1

16±1

16±1

16±1

h2

桶盖深

19±1

16±1

16±1

16±1

16±1

16±1

h4

环筋间距

280±3

280±3

210±3

260±3

260±3

260±3

h5

环筋高

-

10±2

7±2

7±2

7±2

7±2

h6

波纹高

3±1

-

2±1

2±1

2±1

2±1

P1

注入口至透气口中心距离

415±2

375±2

290±2

255±2

147±2

147±2

P2

注入口中心至桶身外壁距离

75±2

68±2

68±2

68±2

68±2

68±2

a 是桶身环筋为“W”筋时的环筋外径。

5 材料

5.1 钢桶材料应符合GB/T 325.1的规定。

5.2 封闭器材料应符合GB/T 13251的规定。

6 结构

6.1 钢桶结构符合GB/T 325.1的规定,见图1、图2。

6.2 桶身宜通过涨筋或轧制环筋、波纹增加强度,如图1所示。

6.3 封闭器装在桶盖上的位置如图1、图2所示。封闭器应符合GB/T 13251规定。
